2. ЗАМІНА СТРУГАЛЬНИХ НОЖІВ
Заміну ножів проводити тільки при відключеному від електромережі верстаті!
Для заміни ножів виконайте дії, описані нижче:
- Зніміть кожух для захисту від стружки, послабивши гайки на кожній стороні, або відкрутіть 4
гвинти лотка для збору стружки і пилу.
- Ослабьте притискні планки ножового валу (B) і стругальні ножі, повернувши фіксуючі гвинти за
годинниковою стрілкою
(A). Зніміть спочатку стругальні ножі (С) на пружинній основі (D), потім
притискні планки (В).
ВСТАНОВЛЕННЯ НОЖІВ
Для установки стругальних ножів, виконайте дії, описані нижче:
- Замініть ножі згідно з правилами, описаними в розділі «Заміна стругальних ножів».
- Встановіть притискну планку строгального ножа (В) в направляючий паз ножового валу.
Переконайтеся в тому, що пружини на місці.
- Встановіть ніж в паз ножового валу і зафіксуйте планку строгального
ножа за допомогою
гвинтів проти годинникової стрілки. Переконайтеся, що лезо в правильному напрямку.
- Встановіть висоту строгального ножа відповідно до інструкцій нижче.
- Після установки ножів, вставте захисний кожух і лоток для збору стружки і пилу.
ВСТАНОВЛЕННЯ ВИСОТИ НОЖІВ

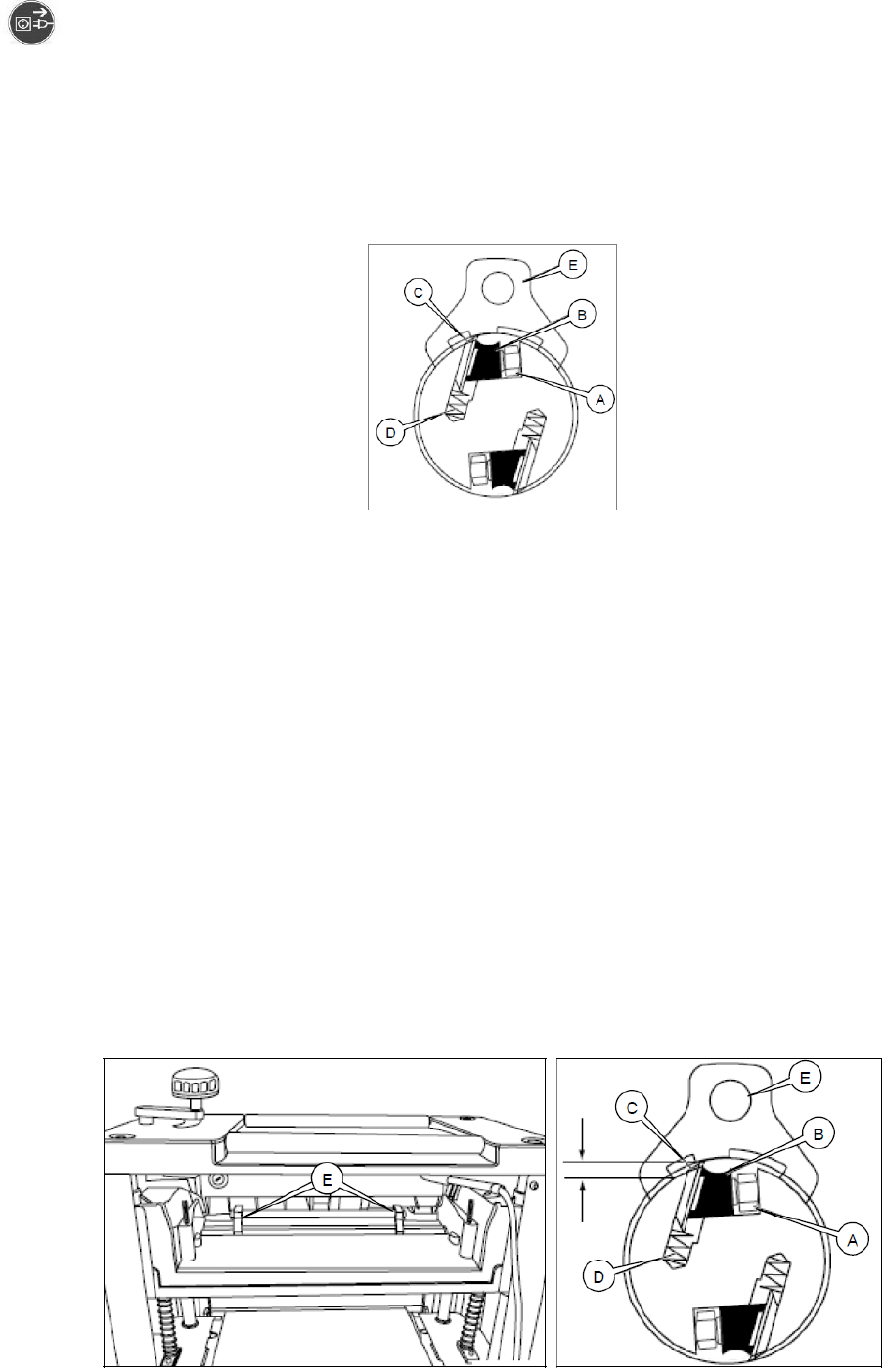

- Для регулювання стругального ножа на висоту 1,5 мм розташуйте ножовий шаблон (Е) на
стругальном валу за допомогою притискної планки, зафіксованою навпроти ножа.
- Для повного закручування стругального ножа, спочатку повністю викрутіть 7 гвинтів (А)
притискної планки стругальних ножів за годинниковою стрілкою спеціальним ключем.
- Коли ніж буде зафіксований на необхідному рівні за допомогою притискних планок на шаблоні,
затягніть конструкцію, повертаючи гвинти проти годинникової стрілки. Переконайтеся,
що всі
сім фіксують гвинти надійно затягнуті.
