INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados:
AA
Empalme plastico.
X 3
X 1
INSTRUCCIONES DE ENSAMBLAJE

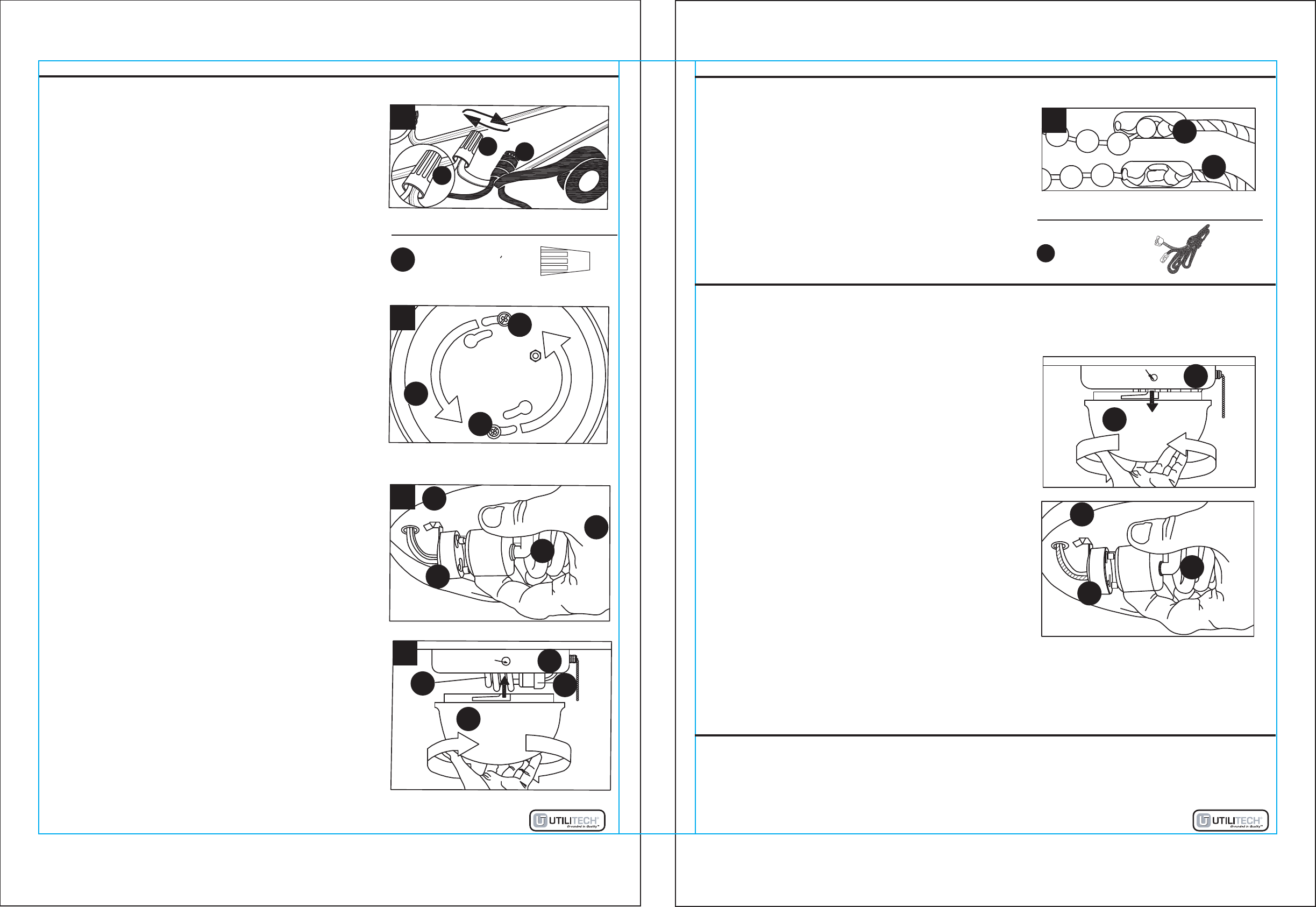

5. Coloque la bandeja de la lámpara (A) sobre la caja
eléctrica de modo que los tornillos para metales de
1 ½" (BB) que instaló en el paso 1 pasen a través de
los orificios redondos de las ranuras con forma de
cerradura en la parte posterior de la bandeja de la
lámpara (A). Después de pasar ambos tornillos para
metales de 1 ½" (BB) por las ranuras con forma de
cerradura, gire la bandeja de la lámpara (A) hasta
que los cuerpos de los tornillos para metales de 1 ½"
(BB) estén enganchados en el extremo más angosto
de las ranuras con forma de cerradura (Fig. 5).
Sostenga la bandeja de la lámpara (A) en su lugar y
apriete los tornillos para metales de 1-1/2” (BB).
6. Tome la bombilla (D) de la base de plástico y alinee
los terminales de la bombilla (D) con las aberturas del
portalámpara (B). Gire la bombilla (D) en dirección de
las manecillas del reloj aproximadamente un cuarto
de vuelta hasta que la base de la bombilla (D) esté
firme en el portalámpara (B).
7. Para fijar el difusor (C) alinee las pestañas de
empalme (al interior de la bandeja de la lámpara (A))
con el extremo abierto de la ranura de empalme del
difusor (C). Empuje el difusor (C) hacia arriba, aplique
suficiente presión y gírelo en dirección de las
manecillas del reloj hasta que se enrosque de forma
segura en la bandeja de la lámpara (A). Para esto se
necesitará menos de un cuarto de vuelta. Tenga
cuidado de no dejar caer el difusor (A). Restablezca la
alimentación en la caja eléctrica para asegurarse de
que la lámpara funcione correctamente.
8. Para agregar la extensión para la cadenilla (CC)
en la cadenilla, coloque la bola del extremo del
adaptador en un extremo de la extensión (CC) y
jale para que entre en su sitio.
CC
CC
Extensión para
la cadena de tiro.
CC
Aditamentos utilizados
Esta lámpara usa una (1) bombilla fluorescente con reóstato GU24 de 13 vatios.
1. Desenrosque el difusor (C) y sáquelo de la bandeja
de la lámpara (A). Presione las palmas de las manos
en las caras opuestas del difusor (C) y, mientras
aplica una presión leve, gírelo el difusor en dirección
contraria a las manecillas del reloj hasta que se
desprenda de la bandeja de la lámpara (A). Baje el
difusor (C) de la bandeja.
2. Retire la bombilla defectuosa (D) tomándola de la
base de plástico y desenroscándola del portalámpara
(B) 1/4 de giro en dirección contraria a las manecillas
del reloj.
Antes de reemplazar la bombilla (D), corte la alimentación a la lámpara desde el interruptor de
circuito o el panel de fusibles. Deje que transcurra suficiente tiempo para que la lámpara se
enfríe.
CUIDADO Y MANTENIMIENTO
3. Reemplace por una bombilla fluorescente GU24 con reóstato de 13 vatios. Instale la bombilla
nueva en la misma forma en la que retiró la bombilla antigua. Coloque el difusor (C) nuevamente
en la bandeja de la lámpara (A), gírelo y trábelo en el lugar. Restablezca la alimentación a la
lámpara.
4. Deseche las lámparas viejas de acuerdo con las leyes locales, estatales y/o federales.
Es posible que deba limpiar la lámpara periódicamente con un paño suave y un limpiador para
vidrios suave, no abrasivo. NO use solventes ni limpiadores que contengan agentes abrasivos.
Cuando limpie la lámpara, asegúrese de cortar la alimentación eléctrica y de no rociar limpiador
líquido directamente sobre la bombilla, el portalámpara, el balastro o el cableado.
INSTRUCCIONES PARA EL REEMPLAZO DE BOMBILLAS
17
Lowes.com
R
16
Lowes.com
R
4
5
6
7
8
AA
AA
AA
BB
BB
A
A
A
B
D
C
A
A
B
D
4. Conecte los terminales de suministro de la caja
eléctrica a los terminales de la lámpara con los
empalmes plásticos (AA). El conductor negro de la
bandeja de la lámpara (A) debe empalmarse con el
terminal de suministro negro y el conductor blanco de
la bandeja de la lámpara (A) debe empalmarse con el
terminal de suministro blanco. Asegúrese de que los
empalmes plásticos (AA) estén bien firmes. Coloque
cinta aislante alrededor de los empalmes plásticos
(AA) para evitar que se aflojen. Con cuidado,
introduzca todos los conductores empalmados de
vuelta en la caja eléctrica.
(Lengüeta de bloqueo)
lengüeta de empalme
