INSTRUCTIONS POUR L'ASSEMBLAGE
Quincaillerie utilisée
AA
Capuchon de
X 3
INSTRUCTIONS POUR L'ASSEMBLAGE
ENTRETIEN

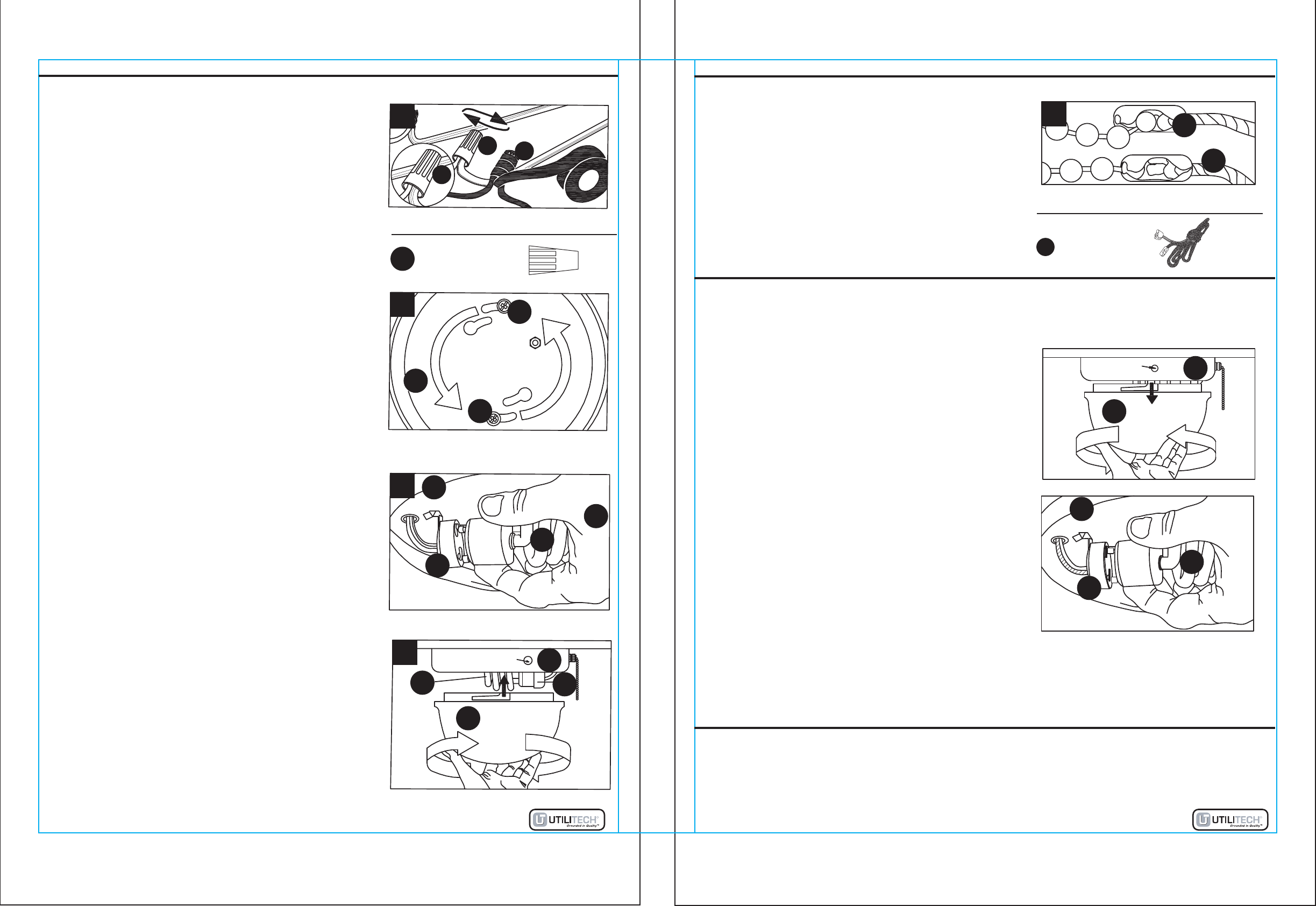

4. Raccordez les fils d'alimentation provenant du
coffret de branchement aux fils de raccordement du
luminaire à l'aide des capuchons de connexion (AA).
Raccordez le fil noir provenant du support du
luminaire (A) au fil d'alimentation noir et raccordez
le fil blanc provenant du support du luminaire (A) au
fil d'alimentation blanc. Assurez-vous que les
capuchons de connexion (AA) sont solidement fixés.
Enroulez du ruban isolant autour des capuchons de
connexion (AA) pour les empêcher de se détacher.
Repoussez les fils raccordés avec précaution à
l'intérieur du coffret de branchement.
5. Placez le support du luminaire (A) sur le coffret de
branchement de façon à ce que les vis à métaux de
1 1/2 po (BB) posées à l'étape 1 s'insèrent dans
l'ouverture ronde des encoches en trou de serrure
situées à l'arrière du support du luminaire (A). Une
fois que les deux vis à métaux de 1 1/2 po (BB) ont
traversé les encoches en trou de serrure, tournez le
support du luminaire (A) jusqu'à ce que le corps des
vis à métaux de 1 1/2 po (BB) soit complètement
inséré dans l'extrémité étroite des encoches en trou
de serrure. Maintenez le support du luminaire (A) en
place et serrez les vis à métaux de 1 1/2 po (BB).
6. Agrippez l'ampoule (D) par son culot en plastique
et alignez les broches de l'ampoule (D) avec les
ouvertures de la douille (B). Tournez l'ampoule (D)
d'environ un quart de tour dans le sens des aiguilles
d'une montre, jusqu'à ce que le culot de l'ampoule (D)
se fixe dans la douille (B).
7. Pour fixer le diffuseur (C), alignez les languettes
de verrouillage (situées à l'intérieur du support du
luminaire [A]) avec l'extrémité ouverte de l'encoche
de verrouillage située sur le diffuseur (C). Poussez le
diffuseur (C) vers le haut en y exerçant suffisamment
de pression, puis tournez-le dans le sens des aiguilles
d'une montre jusqu'à ce qu'il se visse fermement au
support du luminaire (A). Vous devrez tourner moins
d'un quart de tour. Faites attention de ne pas laisser
tomber le diffuseur (A). Rétablissez l'alimentation
électrique du coffret de branchement pour vérifier que
le luminaire fonctionne correctement.
8. Pour fixer la rallonge de chaîne (CC) à la chaîne,
placez la dernière bille dans l'adaptateur d'un côté
de la rallonge (CC) et tirez dessus jusqu'à ce
qu'elle s'enclenche.
CC
CC
Rallonge de
chaîne
CC
Quincaillerie utilisée
Ce luminaire nécessite une (1) ampoule fluorescente GU24 de 13 W avec ballast intégré.
1. Retirez le diffuseur (C) en le dévissant du support
du luminaire (A). Tenez le diffuseur (C) de chaque
côté dans la paume de vos mains et, tout en
appliquant une légère pression sur le diffuseur (C),
tournez-le dans le sens contraire des aiguilles d'une
montre jusqu'à ce qu'il se dévisse du support du
luminaire (A). Retirez le diffuseur (C) du support.
2. Retirez l'ampoule défectueuse en la tenant par son
culot en plastique et en la dévissant de la douille (B)
d'un quart de tour dans le sens contraire des aiguilles
d'une montre.
3. Remplacez l'ampoule par une ampoule fluorescente GU24 de 13 W avec ballast intégré.
Suivez le processus ci-dessus dans le sens inverse pour installer la nouvelle ampoule.
Replacez le diffuseur (C) sur le support du luminaire (A) et tournez-le jusqu'à ce qu'il se
verrouille en place. Rétablissez l'alimentation électrique au luminaire.
4. Jetez les vieilles ampoules conformément aux lois municipales, provinciales ou fédérales.
Avant de remplacer l'ampoule (D), coupez la source d'alimentation principale du luminaire
depuis le panneau de disjoncteurs ou de fusibles. Laissez au luminaire et à l'ampoule le
temps de refroidir.
Il peut s'avérer nécessaire de nettoyer périodiquement le luminaire à l'aide d'un nettoyant
pour vitres doux et non abrasif et d'un linge doux. N'utilisez PAS de solvant ni de nettoyant
abrasif. Lorsque vous nettoyez le luminaire, veillez à couper l'alimentation électrique et à
ne pas vaporiser de nettoyant liquide directement sur l'ampoule, la douille, le ballast ou les
fils.
INSTRUCTIONS CONCERNANT LE CHANGEMENT D'UNE AMPOULE
