Installation Guide

B
A
8
9
8. Instale (2) dos bombillas fluorescentes F32T8 T8/
CCT-3500 K/10,000 horas de 32 vatios (no se incluyen). No
utilice una bombilla fluorescente linear de otro vataje.
Puede conseguir estas bombillas en las tiendas de artículos
para el hogar de su zona y en la mayoría de las principales
ferreterías. Instale las bombillas en los portalámparas (B),
para esto alinee las clavijas de las bombillas con las
ranuras de los portalámparas (B) (Fig. 8). Con la ayuda del
pulgar y del índice, presione los extremos de metal de una
bombilla y gírela hacia delante hasta alcanzar los 90
grados al interior del portalámpara (B), haciendo contacto
entre las clavijas de la bombilla y los contactos del
portalámpara (B). Repita para cada bombilla.
INSTRUCCIONES PARA EL REEMPLAZO DE BOMBILLAS
INSTRUCCIONES DE ENSAMBLAJE
9. Sujete firmemente el difusor (C) con una mano,
colóquelo (C) hacia un lado del ensamble (A) de manera
que éste (C) se mantenga en la tapa de extremo (Fig. 9).
Luego, deslice el difusor (C) hacia la otra tapa de extremo
hasta que éste (C) se mantenga al mismo nivel entre las
dos tapas de extremo. Restablezca la alimentación al
ensamble.
Restablezca la alimentación a la lámpara.
C
A
1
C
A
Cuando necesite reemplazar la bombilla, deberá hacerlo por una bombilla fluorescente F32T8
/CCT-3500K/10,000 hora/ de 32 vatios y de 120 voltios. Puede conseguir estas bombillas en las tiendas de
artículos para el hogar de su zona y en la mayoría de las principales ferreterías.
Antes de reemplazar las bombillas, corte la alimentación a la lámpara desde el interruptor de
circuito o el panel de fusibles. Deje que transcurra suficiente tiempo para que la lámpara se enfríe.
1. Retire el difusor (C) empujándolo hacia el interior de
una de las tapas de extremo. Utilizando las puntas de
los dedos, libere cada lado del difusor (C) del reborde
del accesorio para iluminación (A) separadamente
(Fig. 1). Luego, retire el difusor (C) para dejar las
bombillas al descubierto.

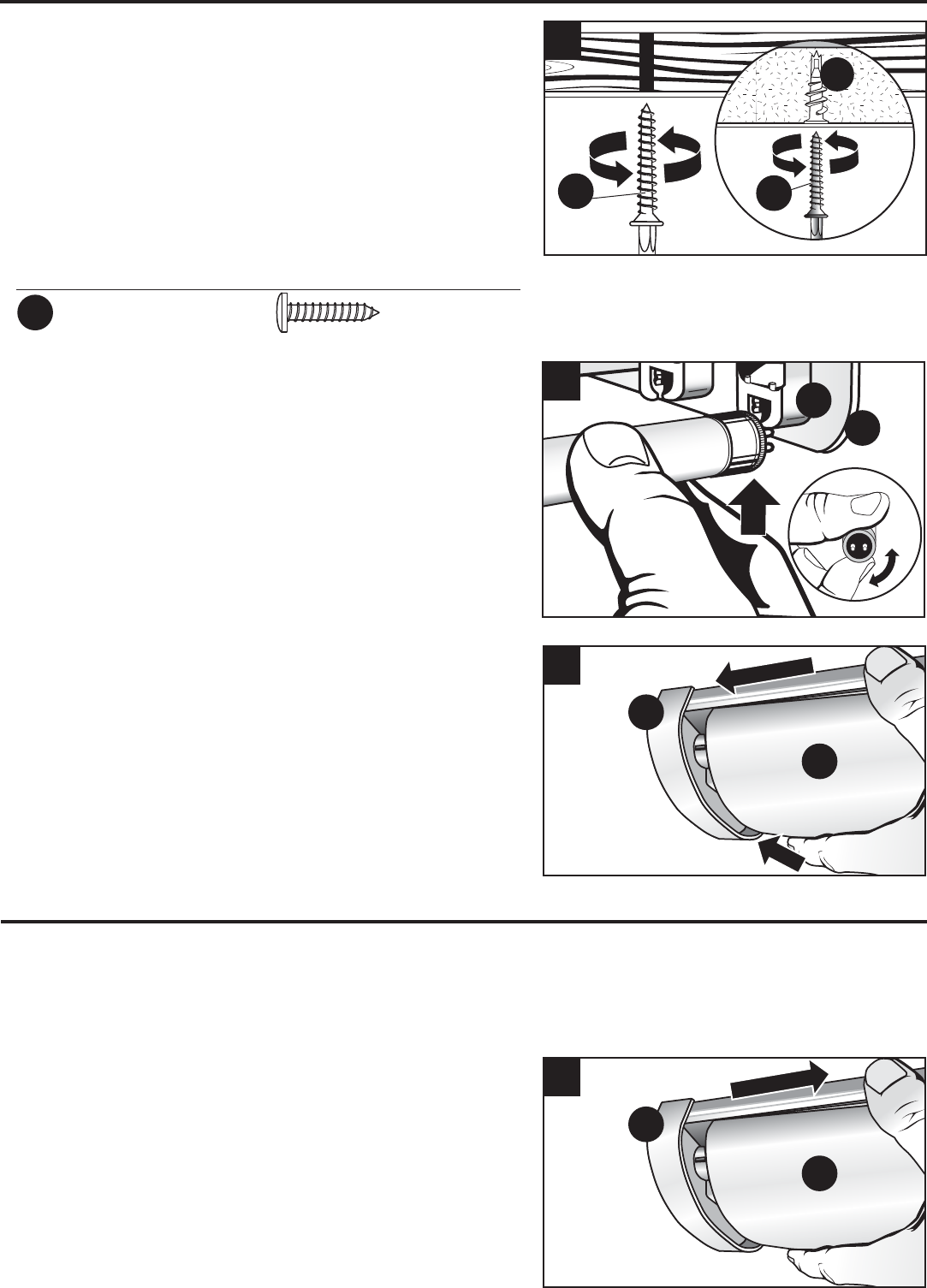

7. MONTAJE EN UNA VIGA DEL TECHO: Mientras sostiene
la lámpara (A) alineada con los orificios guía, atornille los
tornillos para madera (BB) y las arandelas (DD) en las vigas
de madera (Fig. 7). Apriete hasta que la lámpara (A) quede
fija en la superficie de montaje.
MONTAJE EN UN PANEL DE YESO: Para el montaje en el
panel de yeso, sostenga la lámpara alineada con las anclas
de expansión para panel de yeso (CC) que se instalaron en
el paso 2 y atornille todos los tornillos para madera (BB) en
las anclas de expansión para panel de yeso (CC). Apriete
hasta que la lámpara quede fija en la superficie de montaje.
Aditamentos utilizados
Tornillo para madera x 2
BB
7
BB
BB
CC
19
