INSTRUCCIONES DE ENSAMBLAJE

Aditamentos utilizados

x 2

Tornillo

para metal

corto

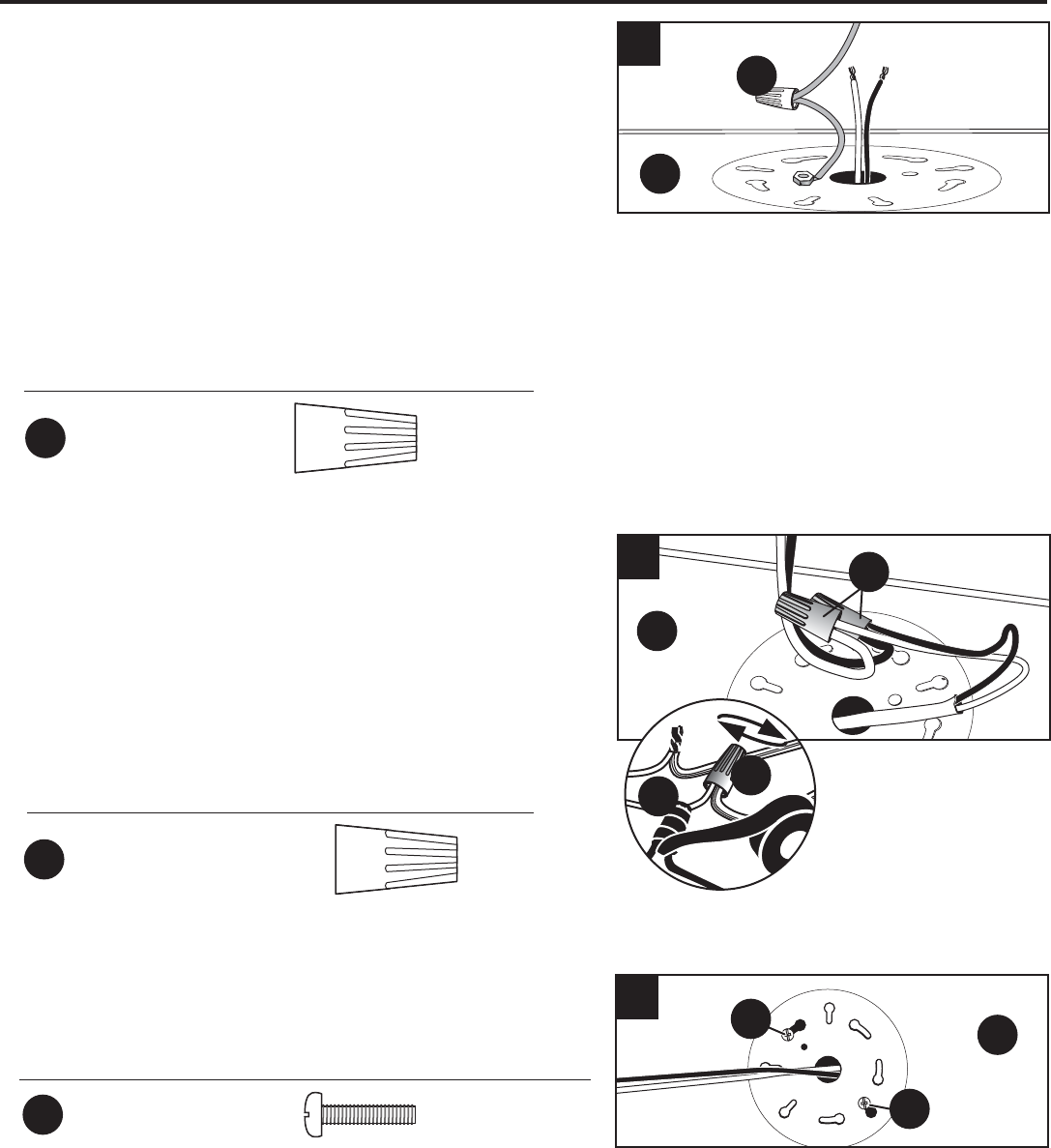

Conecte el terminal negro de la lámpara (A) al terminal

negro de la caja eléctrica con un empalme plástico (AA).

Conecte el terminal blanco de la lámpara (A) al terminal

blanco de la caja eléctrica con un empalme plástico (AA).

Asegúrese de que los empalmes plásticos (AA) estén

bien firmes. De ser necesario, puede colocar cinta

aislante alrededor de los empalmes plásticos (AA) y así

evitar que se aflojen (Fig. 5). Empuje con cuidado los

conductores por el orificio de la placa de montaje hacia el

interior de la caja eléctrica.

Empalme

plástico

Aditamentos utilizados

x 2

Coloque la bandeja de la lámpara (A) sobre la caja

eléctrica y fíjela con los tornillos para metales

suministrados (DD) (Fig. 6).

4. Para garantizar la seguridad y un funcionamiento adecuado, el

ensamble (A) debe tener una puesta a tierra adecuada. Si no

conoce los métodos para conectar el ensamble adecuadamente a

tierra, consulte a un electricista calificado. La bandeja del

ensamble (A) tiene un conductor desnudo de puesta a tierra de

cobre previamente conectado (A). Si la caja eléctrica es de

plástico y en su interior tiene un conductor de puesta a tierra de

cobre desnudo o verde, el extremo desnudo del conductor de

tierra del ensamble debe fijarse al conductor de tierra verde dentro

de la caja eléctrica con el empalme plástico (AA) (Fig. 4). Si la caja

eléctrica es de metal y no tiene un conductor de puesta a tierra

como parte del sistema eléctrico de puesta a tierra, no necesita

hacer nada más, puesto que la base de metal se instalará con los

tornillos de montaje de la caja eléctrica.

Aditamentos utilizados

Empalme

plástico

x 1
