Desconecte la alimentación de la caja eléctrica y retire la lámpara antigua. Si la lámpara antigua está
conectada a la caja eléctrica mediante más de dos (2) conductores, le sugerimos que use cinta y
realice marcas para seguir un registro de los cables que estaban conectados a cada uno.
PREPARACIÓN
INSTRUCCIONES DE ENSAMBLAJE
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y el diagrama anterior. No intente ensamblar el
producto si faltan piezas o si éstas están dañadas. Póngase en contacto con el Departamento de
Servicio al Cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador de cabeza Phillips,
destornillador de cabeza plana, gafas de seguridad, cinta aislante, pinzas, pinzas cortacables,
pinzas pelacables, escalera de tijera, martillo.

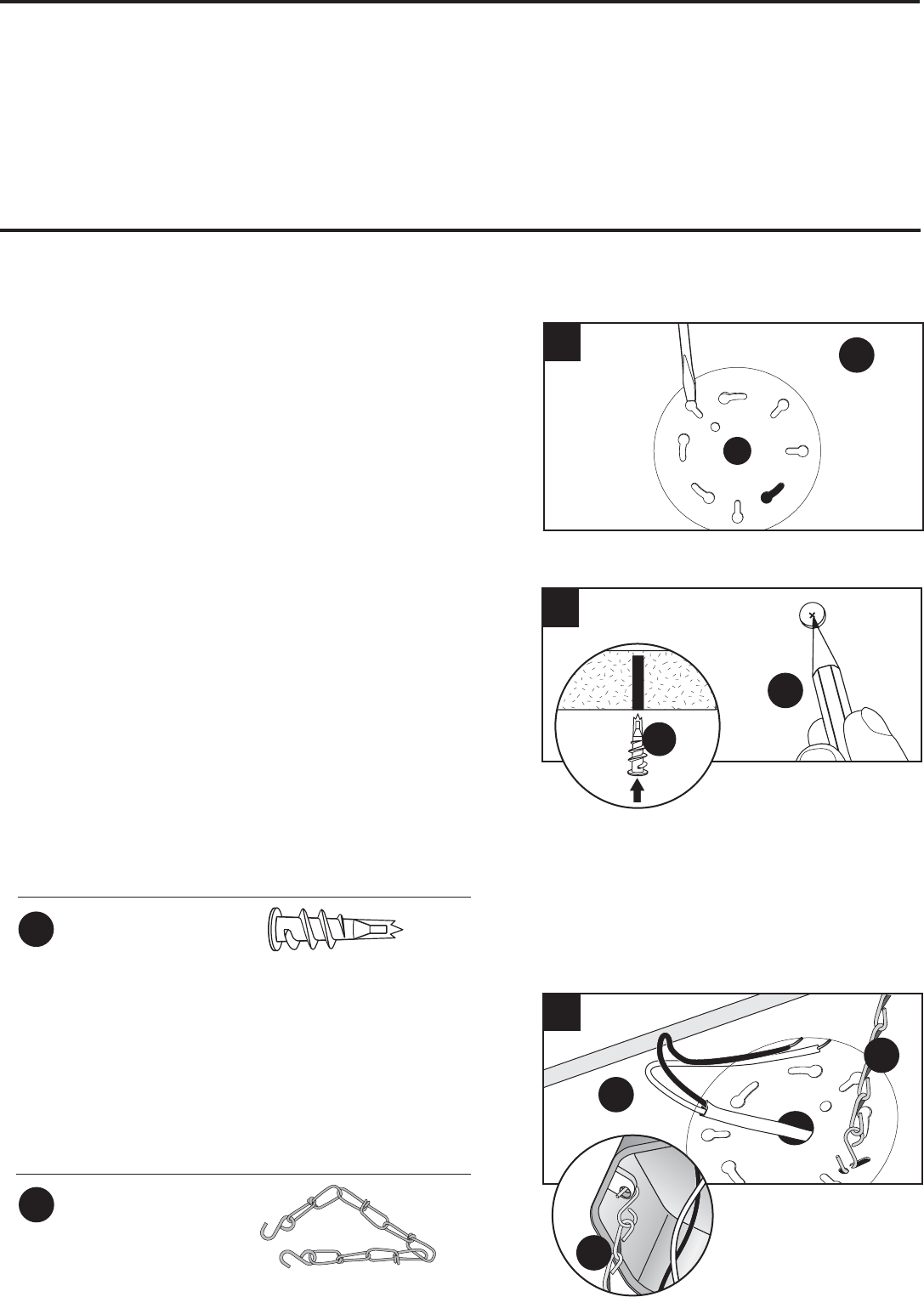

1. Retire los discos removibles adecuados en la parte
posterior de la bandeja de la lámpara (A) que
correspondan con la ubicación de las asas de montaje
de la caja eléctrica (Fig. 1). Para esto, puede utilizar un
destornillador de cabeza plana y pinzas.
2. Coloque la lámpara (A) en la caja eléctrica, luego marque la
ubicación de los extremos estrechos de las ranuras con forma de
cerradura en el techo. Ubique las ranuras con forma de cerradura en
los extremos de la lámpara (A) y marque la ubicación del extremo
estrecho en la superficie de montaje (Fig. 2). Taladre un orificio guía
de 0,16 cm en las ubicaciones marcadas para los tornillos. También
puede usar un punzón o un clavo para hacer una marca sobresaliente
para los orificios para los tornillos. Si la lámpara se montará en un
panel de yeso, se tendrán que instalar anclas de expansión para
panel de yeso (CC). Para instalar anclas de expansión para panel de
yeso (CC), taladre dos orificios guía de 0,48 cm en el panel de yeso.
Coloque las anclas de expansión para panel de yeso (CC) en los
orificios correspondientes y enrósquelas para que queden al ras con
la superficie del panel de yeso.
Aditamentos utilizados
Ancla de expansión
para panel de yeso
CC
x 2
A
2
CC
3. Pase los conductores de la lámpara por el orificio en el
centro de la bandeja de la lámpara (A) hasta la parte posterior
de la lámpara. Use la cadena de soporte (NN) para conectar un
extremo a la parte posterior de la bandeja de la lámpara cerca
del centro en las ranuras especialmente diseñadas y enganche
el otro extremo a las orejas de montaje en la caja eléctrica
(Fig. 3). Esto permitirá un soporte sin manos para el cableado.
Aditamentos utilizados
x 1
Cadena de soporte
NN
1
A
3
A
NN
NN
