Installation Guide

B
A
8
9

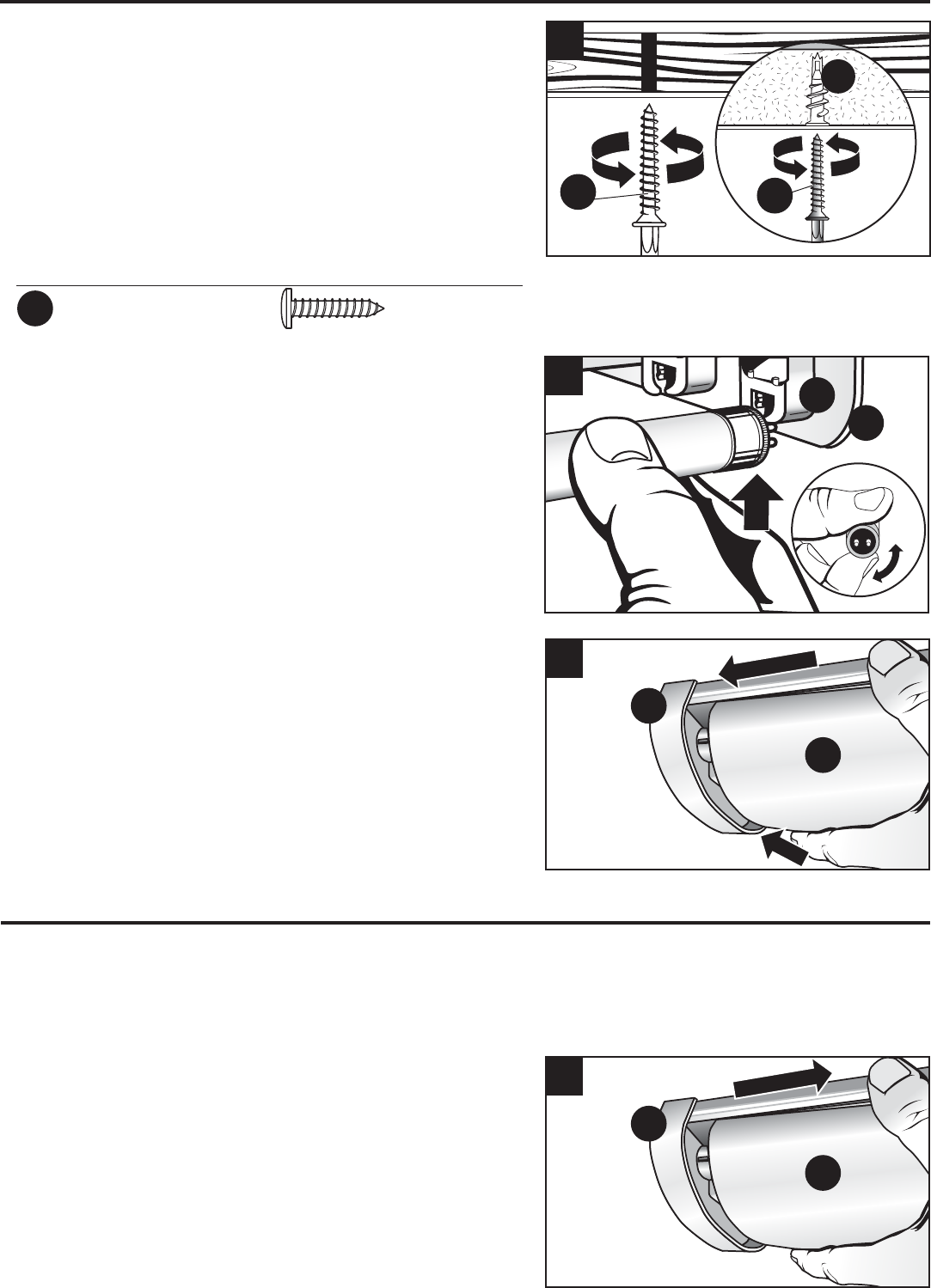

8. Posez deux (2) tubes fluorescents F32T8 de 32 W T8/
CCT-3500K/10 000 heures (non incluses). N’utilisez pas de
tubes dont la puissance ne correspond pas à celle indiquée
ci-dessus. Ces tubes sont couramment vendus dans les
centres de rénovation de votre région et dans la plupart
des grandes quincailleries. Posez un tube dans une douille
(B) en alignant les broches du tube avec les encoches de
la douille (B) (Fig. 8). À l’aide du pouce et de l’index,
appuyez sur les embouts métalliques du tube, et tournez le
tube de 90 degrés à l’intérieur de la douille (B), de façon à
ce que les broches du tube touchent aux contacts de la
douille (B). Faites de même pour chaque tube.
INSTRUCTIONS POUR LE CHANGEMENT DE L’AMPOULE
INSTRUCTIONS POUR L’ASSEMBLAGE
9. Tout en tenant le diffuseur (C) d’une main, posez-le d’un
côté du luminaire (A) de façon à ce que le diffuseur (C)
repose sur l’embout (Fig. 9). Glissez ensuite le diffuseur
(C) dans l’autre embout de façon à ce qu’il repose dans
les deux embouts.
Rétablissez l’alimentation électrique au luminaire.
C
A
1
C
A
Pour remplacer un tube, utilisez un tube fluorescent F32T8 de 32 W et 120 V CCT-3500K/10 000 heures.
Ces tubes sont couramment vendus dans les centres de rénovation de votre région et dans la plupart des
grandes quincailleries.
Avant de remplacer l’ampoule, coupez la source d'alimentation principale du luminaire depuis le
panneau de disjoncteurs ou de fusibles. Laissez au luminaire et aux tubes le temps de refroidir.
1. Retirez le diffuseur (C) en le poussant dans l'un des
embouts. En vous servant de vos doigts, libérez
séparément chaque côté du diffuseur (C) de la lèvre
du panneau de fixation du luminaire (A) (Fig. 1).
Retirez ensuite le diffuseur (C) pour faire apparaître
les tubes.
7. INSTALLATION SUR SOLIVES DE PLAFOND : Tout en
maintenant le luminaire (A) aligné sur les avant-trous, posez
les vis à bois (BB) munies des rondelles (CC) dans le
montant de cloison (Fig. 7). Serrez-les jusqu’à ce que le
luminaire (A) soit solidement fixé.
MONTAGE SUR UNE CLOISON SÈCHE : Pour un montage
sur une cloison sèche, tenez le luminaire aligné sur les
chevilles d’ancrage pour cloison sèche posées lors de
l’étape 2 et vissez chacune des vis à bois (BB) dans les
chevilles d’ancrage pour cloison sèche (CC). Serrez-les
jusqu’à ce que le luminaire soit solidement fixé.
Quincaillerie utilisée
Vis à bois x 2
BB
7
BB
BB
CC
12
