Installation Guide

INSTRUCTIONS POUR L’ASSEMBLAGE
A
DD
DD
6
Quincaillerie utilisée
x 2
Vis à
métaux courte
DD

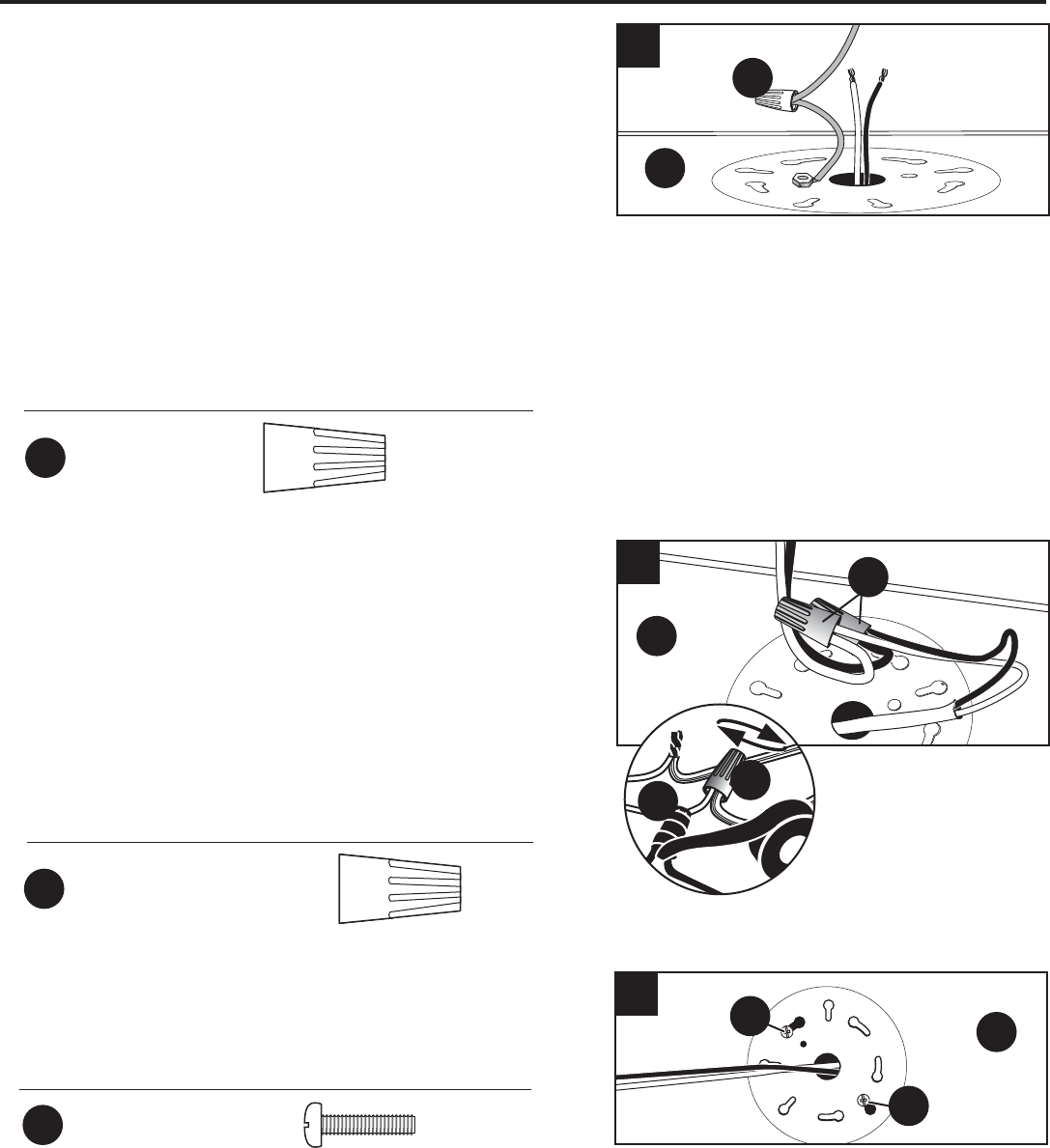

5. Raccordez le fil noir provenant du luminaire (A) au fil
noir provenant de la boîte de jonction à l’aide d’un
capuchon de connexion (AA). Raccordez le fil blanc
provenant du luminaire (A) au fil blanc provenant de la
boîte de jonction à l’aide d’un capuchon de connexion
(AA). Assurez-vous que les capuchons de connexion (AA)
sont solidement fixés. Au besoin, enroulez du ruban
isolant autour des capuchons de connexion (AA) pour les
empêcher de se détacher ( Fig. 5). Faites délicatement
passer les fils à travers le trou du support de montage
jusqu’à l’intérieur de la boîte de jonction.
AA
Capuchon
de connexion
Quincaillerie utilisée
x 2
6. Placez le support du luminaire (A) sur le coffret de
branchement et fixez-le à l’aide des vis à métaux (DD)
fournies (Fig. 6).
4. Pour des raisons de sécurité et de bon fonctionnement, le
luminaire (A) doit être correctement mis à la terre. Si les
méthodes adéquates de mise à la terre d’un luminaire ne vous
sont pas familières, faites appel aux services d’un électricien
qualifié. Un fil de mise à la terre en cuivre dénudé est préfixé au
luminaire (A). Si le coffret de branchement est en plastique et
qu’il contient un fil de mise à la terre vert ou en cuivre dénudé,
vous devez raccorder l’extrémité dénudée du fil de mise à la
terre du luminaire au fil de mise à la terre vert du coffret de
branchement à l’aide d’un capuchon de connexion (AA) (Fig. 4).
Si votre coffret de branchement est fait en métal et qu’il n’est
pas muni d’un fil de mise à la terre, aucune mesure
supplémentaire n’est nécessaire. Le châssis en métal sera mis à
la terre par l’entremise des vis de montage du coffret de
branchement.
Quincaillerie utilisée
Capuchon
de connexion
x 1
AA
A
4
AA
5
A
AA
AA
AA
