Installation Guide

Coupez l‘alimentation électrique au coffret de branchement, puis retirez l’ancien luminaire. Si l’ancien
luminaire est relié à un coffret de branchement doté de plus de deux (2) fils de connexion, nous vous
suggérons d’utiliser du ruban isolant et des marques de repère pour déterminer quels fils étaient fixés
ensemble.
PRÉPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces dans l’emballage avec la liste et le tableau ci-dessus. S'il y a des pièces manquantes
ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le service à la
clientèle pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 45 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate,
lunettes de sécurité, ruban isolant, pinces, coupe-fil, pinces à dénuder, escabeau, marteau.

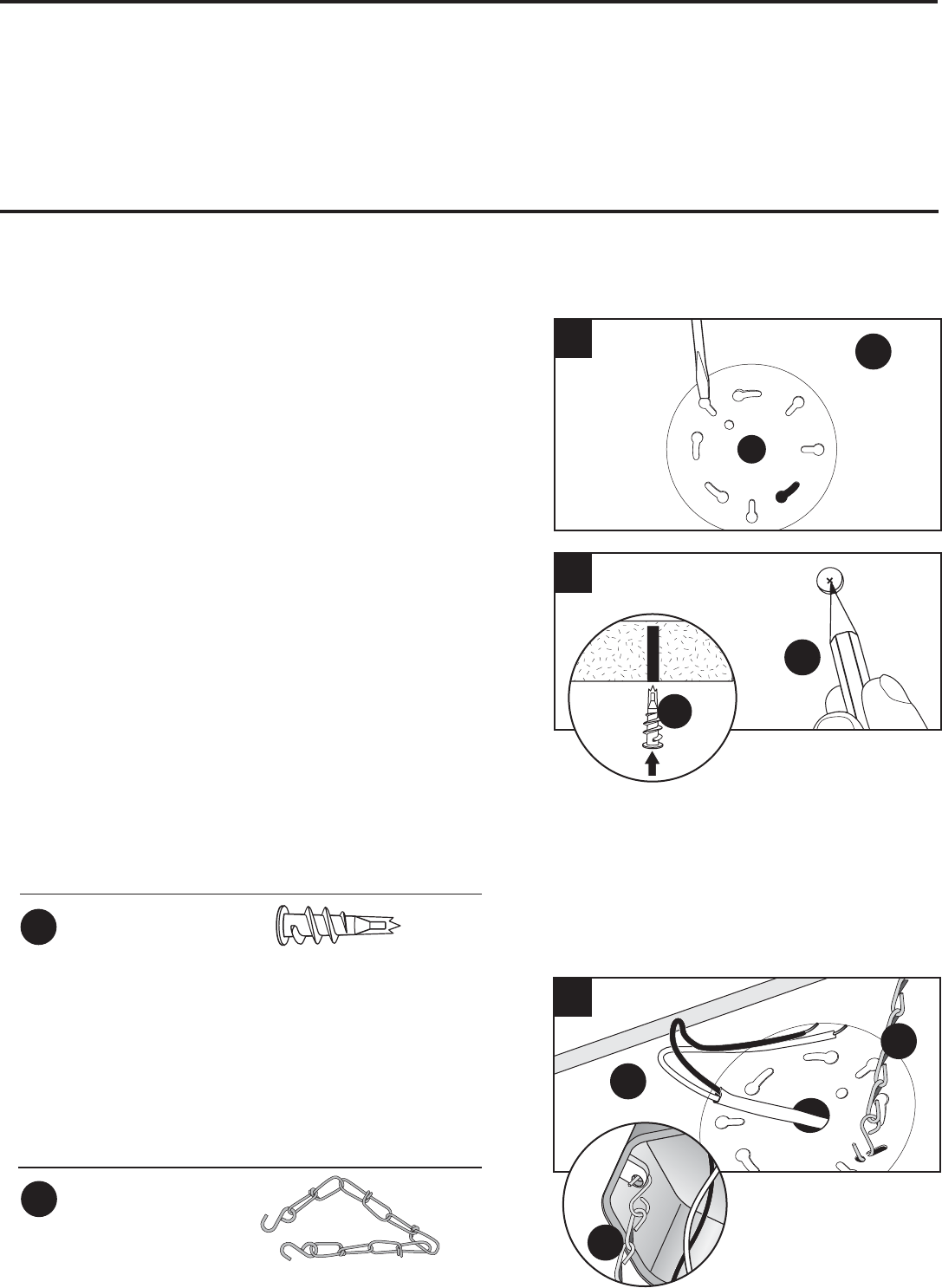

2. Placez le luminaire (A) sur le coffret de branchement, puis
marquez l’emplacement des extrémités étroites des encoches
en trou de serrure sur le plafond. Repérez les encoches en trou
de serrure situées sur les extrémités du luminaire (A) et marquez
l’emplacement de leur extrémité étroite sur la surface de
montage (Fig. 2). À l’aide d’un foret de 1/16 po, percez un
avant-trou à chacun des emplacements marqués. Vous pouvez
également utiliser un poinçon ou un clou. Si vous posez le
luminaire sur une cloison sèche, utilisez les chevilles d’ancrage
pour cloison sèche (CC). Pour poser les chevilles d’ancrage
pour cloison sèche (CC), percez deux avant-trous dans la
cloison sèche à l’aide d’un foret de 3/16 po. Insérez les chevilles
d’ancrage pour cloison sèche (CC) dans les trous appropriés et
vissez-les jusqu’à ce qu’elles soient de niveau avec la surface
de la cloison sèche.
Quincaillerie utilisée
Cheville d'ancrage
pour cloison sèche
CC
x 2
1. Retirez les pastilles défonçables appropriées à
l’arrière du luminaire (A) correspondant aux positions
des pattes de montage du coffret de branchement
(Fig. 1). Pour ce faire, utilisez un tournevis à tête plate et
des pinces.
A
2
CC
3. Faites passer les fils du luminaire dans le trou central du
support du luminaire (A) jusqu’à l’arrière du luminaire. Fixez
une extrémité de la chaîne de support (NN) dans les fentes
prévues à cet effet à l’arrière du support du luminaire, près du
centre, et fixez l'autre extrémité sur les oreilles de montage sur
le boîtier électrique (Fig. 3). Vous aurez ainsi les mains libres
pour effectuer le câblage.
Quincaillerie utilisée
x 1
Chaîne de support
NN
1
A
3
A
NN
NN
