Installation Guide

ADITAMENTOS UTILIZADOS
M6 x 1
Tuerca
II
ADITAMENTOS UTILIZADOS
4.
21
CC
INSTRUCCIONES DE ENSAMBLAJE

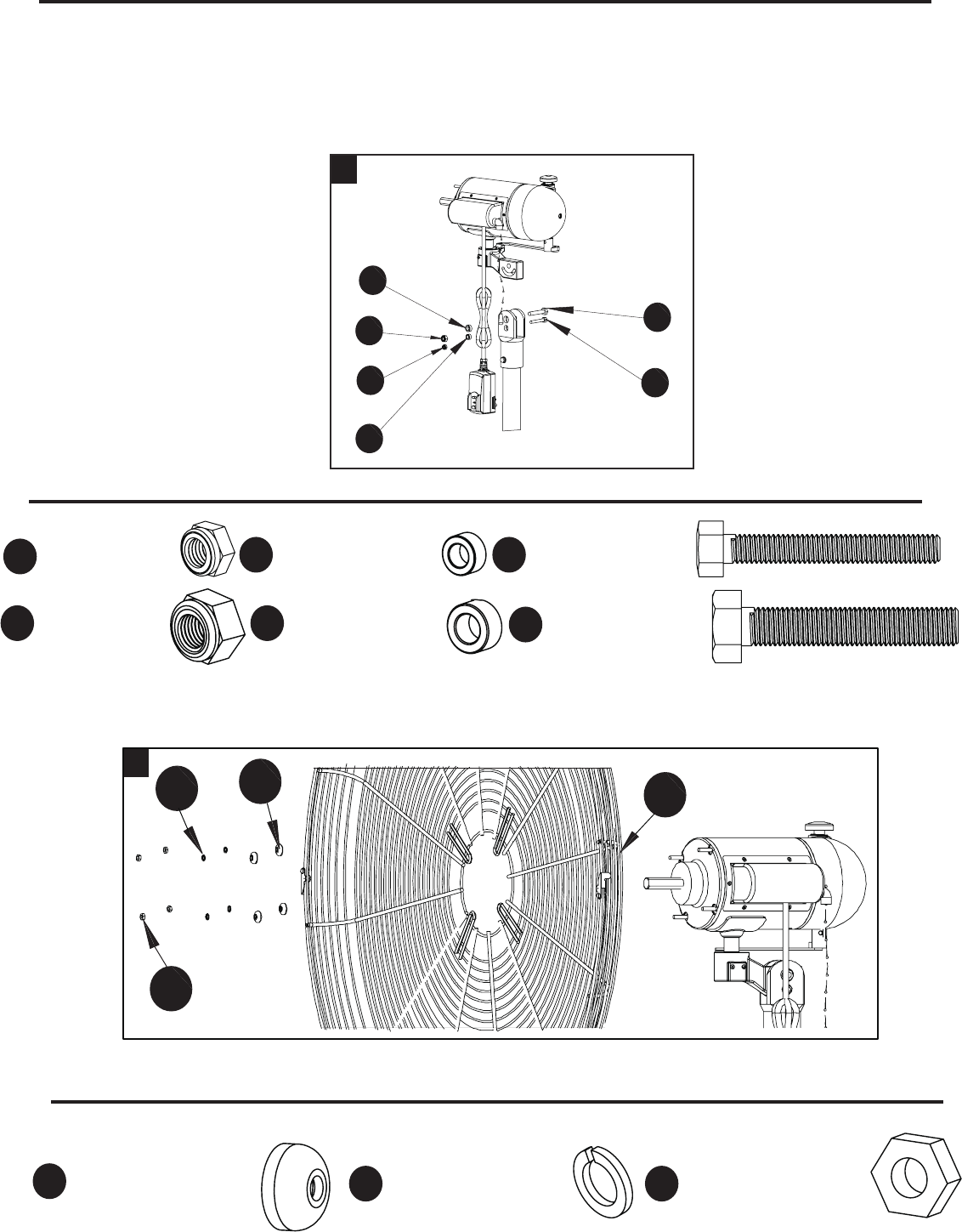

3. Inserte 1 perno M6 x 45 (EE) en el orificio del cojinete del cuello que se encuentra en el motor
y en la parte superior de la varilla de conexión superior (D), luego, asegúrelos con un conector
(DD) y una tuerca M6 (CC). Inserte 1 perno M8 x 45 (HH) en el orificio del cojinete del cuello y en
la parte superior de la varilla de conexión superior, luego, asegúrelos con 1 conector (GG) y
1 tuerca M8 (FF).
φ18 x 4
Arandela de
recipiente
JJ
φ5 x 4
Arandela de
resorte
KK
M5X3.5 x4
Tuerca
DD
HH
EE
FF
GG
φ15 x 1
Conector
M6x45 x 1
Perno
DD EE
M8 x 1
FF GG
M8x45 x 1
Perno
HH
CC
3
Fije la protección posterior (C) a los tornillos del motor , luego, fíjelos con 4 arandelas del
recipiente (II), cuatro arandelas de resorte (JJ) y cuatro tuercas M5 x 3,5 (KK).
Tuerca
φ12 x 1
Conector
4
BB
C
II
JJ
KK
