Installation Guide

AA
ADITAMENTOS UTILIZADOS
Tornillo M6 × 12
x 5
BB
ADITAMENTOS UTILIZADOS
Tornillo M5×6
x 3
20
AA
INSTRUCCIONES DE ENSAMBLAJE

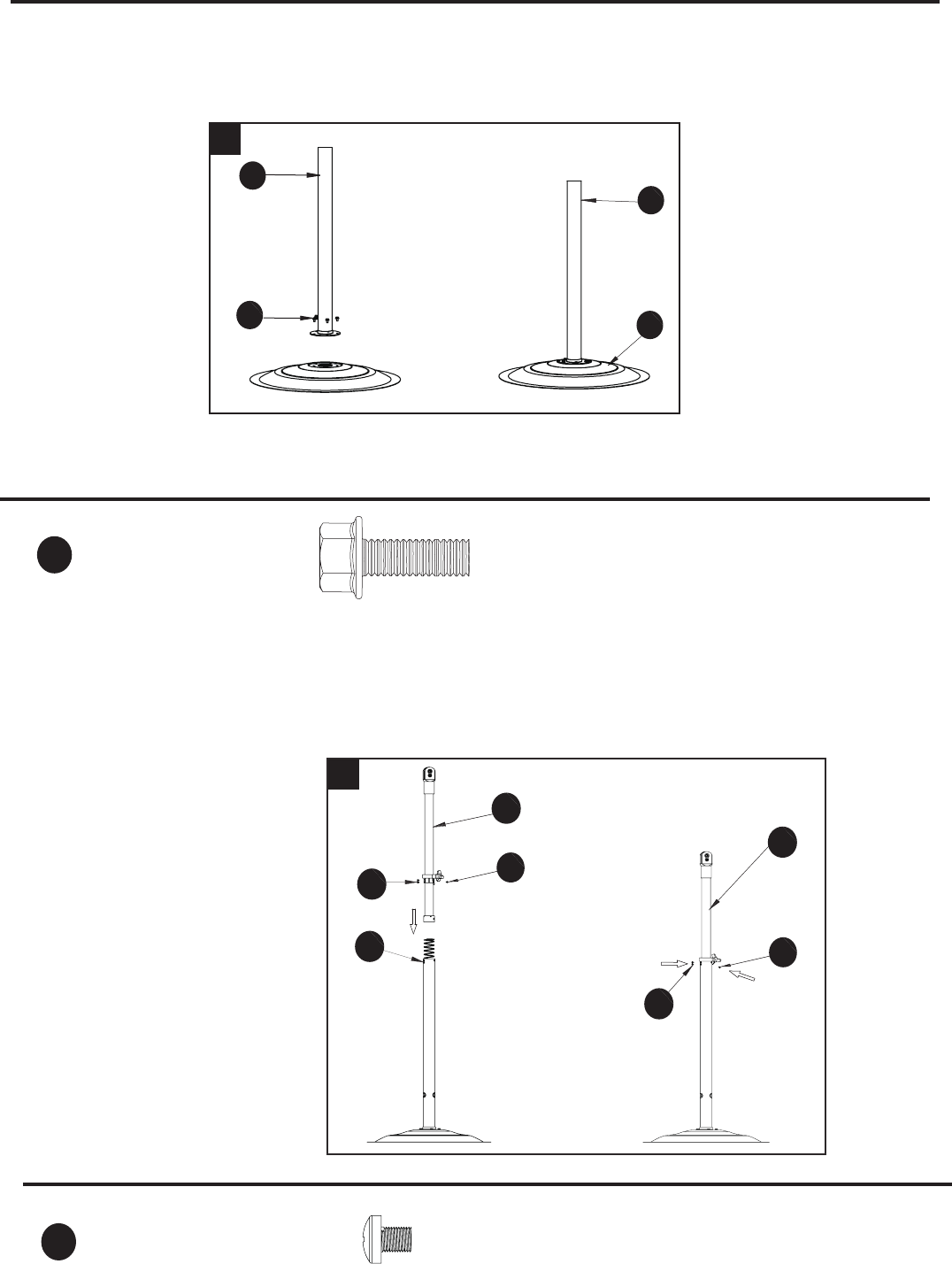

1.1. Inserte 5 tornillos M6 ×12 (AA) en los orificios de la varilla de soporte (E) y luego fije la varilla
de soporte a la base (F).
E
E
F
D
BB
E
BB
BB
BB
2. Suelte y retire los 3 tornillos M5 x 6 (BB) de la base de altura ajustable en la varilla de conexión
superior (D). Coloque el resorte en la varilla de soporte (E). Inserte la varilla de conexión superior (D)
en la varilla de soporte (E), asegurándose de que los orificios de la base de altura ajustable estén
alineados con la varilla de soporte (E). Inserte los 3 tornillos M5 x 5 (BB) en la varilla de soporte (E)
y apriételos. Ajuste la altura de la varilla de conexión superior (D) como desee, luego asegúrela
con la perilla ajustable.
D
1
2
