Installation Guide
AA
QUINCAILLERIE UTILISÉE
Vis M6 de 12mm
x5
BB
QUINCAILLERIE UTILISÉE
Vis M5 de 6mm
x3
12
AA

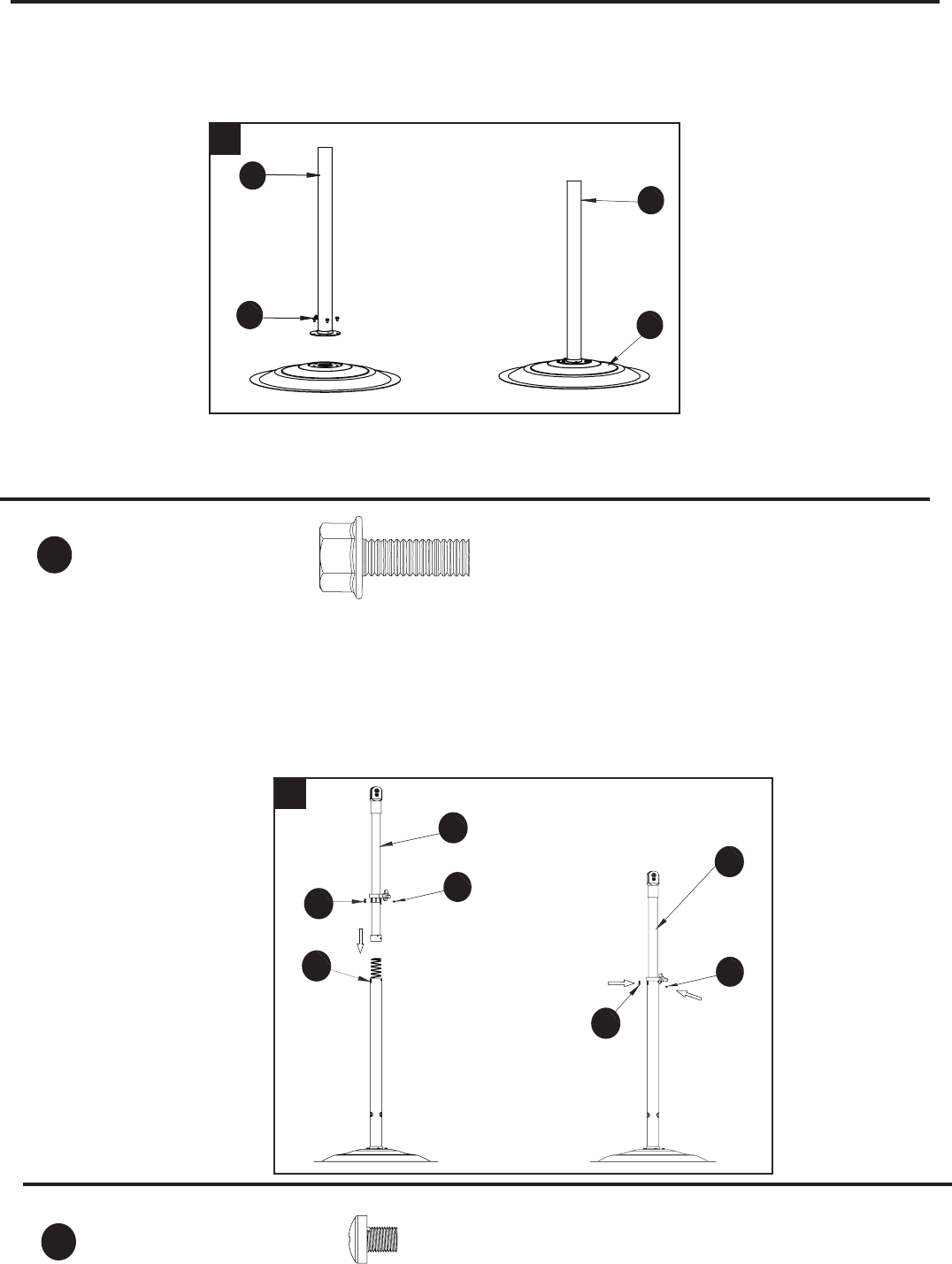

INSTRUCTIONS POUR L’ASSEMBLAGE
1. Insérez 5 vis M6 de 12 mm (AA) dans les trous de la tige verticale (E), puis fixez la tige
verticale à la base (F).
E
E
F
D
BB
E
BB
BB
BB
2.
Desserrez et retirez les 3 vis M5 de 6 mm (BB) de la base d’ajustement de la hauteur sur la tige de
jonction supérieure (D). Placez le ressort dans la tige verticale (E). Insérez la tige de jonction supérieure
(D) dans la tige verticale (E) en vous assurant que les trous de la base d’ajustement de la hauteur et
ceux de la tige verticale (E) sont alignés. Insérez 3 vis M5 de 5 mm (BB) dans la tige verticale (E) et
serrez-les. Ajustez la hauteur de la tige de jonction supérieure comme vous le désirez, puis fixez le
tout à l’aide de la bague de réglage.
D
1
2
