Fan Coil Air Conditioner
R
O/W2/B
G
Y1/W2
Y/Y2
Rc/V+
Rh
C/Vg
W/W1
HUM*
W2Heat Stage 2
Fan
N/A
Cool Stage 1
24VAC Hot Cooling
24VAC Hot Heating
24VAC Common
Heat Stage 1
Humidify
Y1
Remove J2
Jumper for
heat staging
Côr 5, Côr 5C, Côr 7, or Côr 7C Thermostat
Humidifier Solenoid
Valve*
* Indicates connection may not be required/available

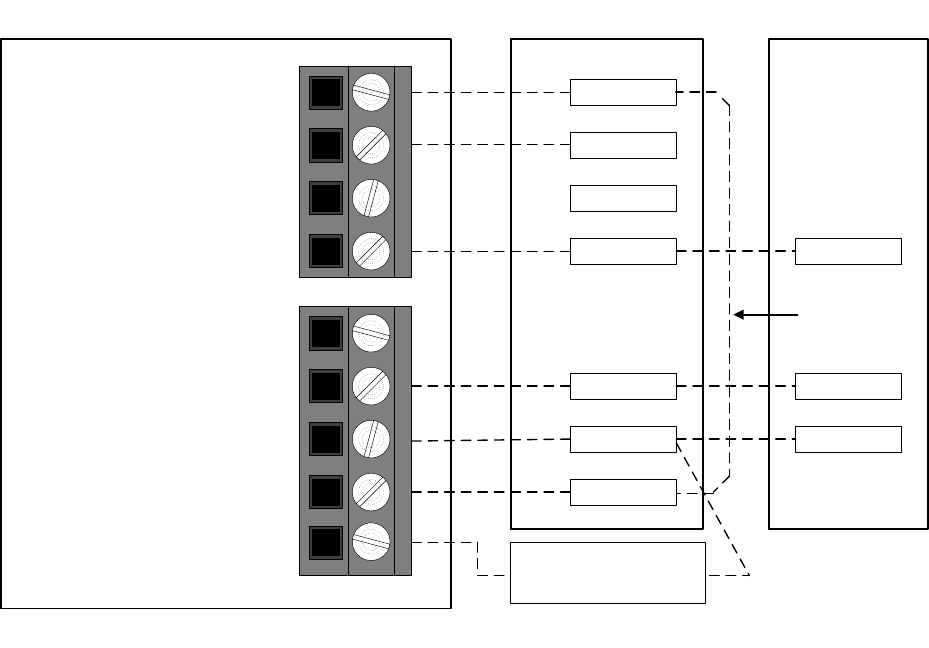

Fig. 29 -- FV/FK Fan Coil with 1--Stage Air Conditioner
