Installation Guide

18
The bottom of the hood should be
a minimum of 30” to 36” above the
counter top. This would typically
result in the bottom of the hood being
66” to 72” above the oor. These
dimensions provide safe and efcient
operation of the hood.

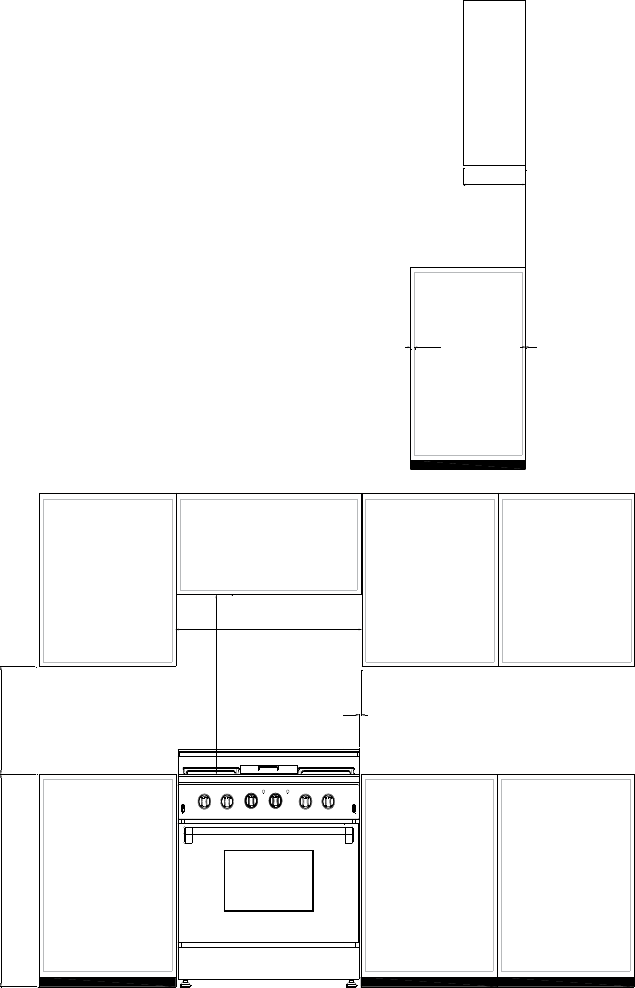

INSTALLATION INSTRUCTIONS, 36” range
dimensions & clearances
76.2 cm (30 po)
45.7 cm
(18 po)
45.7 cm (18 po)91.4 cm (36 po)
18” (45.7 cm)36” (91.4 cm)
.6 cm
(1/4 po)
0 cm (0 po)
18”
(45.7 cm)
1/4”
(.6 cm)
0” (0 cm)
5 cm
(2 po)
Au mur sur un côté ou
l’autre sur les modèles
avec brûleur scellé
Profondeur maximale
pour les armoires
au-dessus des
comptoirs
Bord avant du
panneau latéral de
la cuisinière en
avant de l’armoire
Vers les comptoirs
sous la table de
cuisson et à l’arrière
de la cuisinière
Minimum aux armoires
sur un côté ou l’autre
de la cuisinière
Minimum to cabinets
on either side of
the range
Minimum
Maximum depth
for cabinets above
countertops
Front edge of the
range side panel
fowrard from
cabinet
To countertops
below cooktop and
at the range back
To wall on either
side of sealed burner
models
Minimum
91.4 cm (36 po)
30” (76.2 cm)
2”
(5 cm)
36” (91.4 cm)
76.2 cm (30 po)
45.7 cm
(18 po)
45.7 cm (18 po)91.4 cm (36 po)
18” (45.7 cm)36” (91.4 cm)
.6 cm
(1/4 po)
0 cm (0 po)
18”
(45.7 cm)
1/4”
(.6 cm)
0” (0 cm)
5 cm
(2 po)
Au mur sur un côté ou
l’autre sur les modèles
avec brûleur scellé
Profondeur maximale
pour les armoires
au-dessus des
comptoirs
Bord avant du
panneau latéral de
la cuisinière en
avant de l’armoire
Vers les comptoirs
sous la table de
cuisson et à l’arrière
de la cuisinière
Minimum aux armoires
sur un côté ou l’autre
de la cuisinière
Minimum to cabinets
on either side of
the range
Minimum
Maximum depth
for cabinets above
countertops
Front edge of the
range side panel
fowrard from
cabinet
To countertops
below cooktop and
at the range back
To wall on either
side of sealed burner
models
Minimum
91.4 cm (36 po)
30” (76.2 cm)
2”
(5 cm)
36” (91.4 cm)
