Installation Guide

16
The maximum depth of cabinets
installed above the cooktop is
13” (33 cm) or as specied by the
manufacturers and tested by the
certication agency.

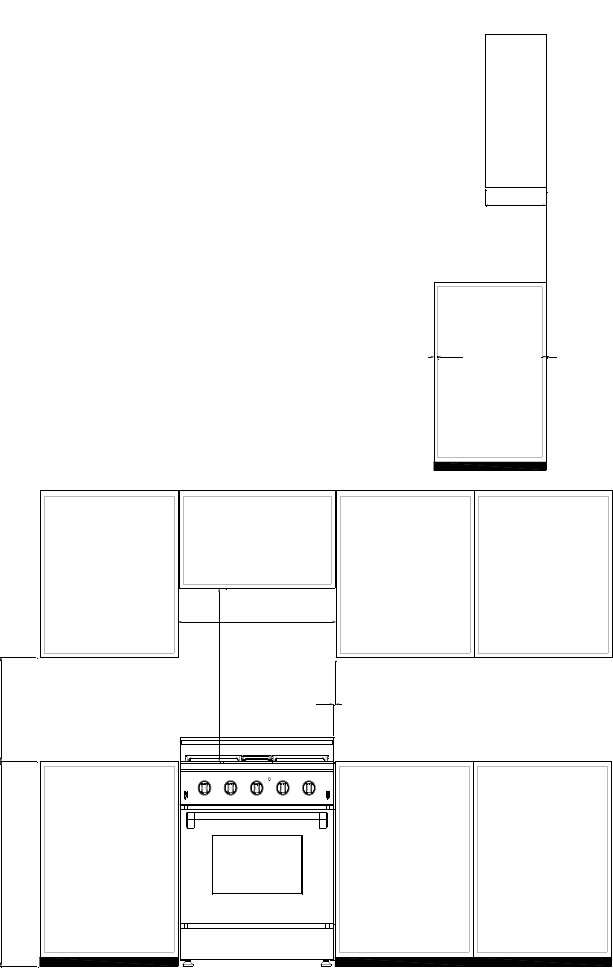

INSTALLATION INSTRUCTIONS, 30” range
dimensions & clearances
76.2 cm (30 po)
45.7 cm (18 po)
45.7 cm
(18 po)
91.4 cm (36 po)
76.2 cm (30 po)
.6 cm
(1/4 po)
0 cm (0 po)
5 cm
(2 po)
Minimum
Au mur sur un côté ou
l’autre sur les modèles
avec brûleur scellé
Profondeur maximale
pour les armoires
au-dessus des
comptoirs
Bord avant du
panneau latéral de
la cuisinière en
avant de l’armoire
Vers les comptoirs
sous la table de
cuisson et à l’arrière
de la cuisinière
Minimum aux armoires
sur un côté ou l’autre
de la cuisinière
Minimum
To wall on either
side of sealed
burner models
Maximum depth
for cabinets above
countertops
Front edge of the
range side panel
forward from
cabinet
To countertops
below cooktop and
at the range back
Minimum to cabinets
on either side of
the range
18” (45.7 cm)36” (91.4 cm)
18”
(45.7 cm)
1/4”
(.6 cm)
0” (0 cm)
30” (76.2 cm)
2”
(5 cm)
30” (76.2 cm)
76.2 cm (30 po)
45.7 cm (18 po)
45.7 cm
(18 po)
91.4 cm (36 po)
76.2 cm (30 po)
.6 cm
(1/4 po)
0 cm (0 po)
5 cm
(2 po)
Minimum
Au mur sur un côté ou
l’autre sur les modèles
avec brûleur scellé
Profondeur maximale
pour les armoires
au-dessus des
comptoirs
Bord avant du
panneau latéral de
la cuisinière en
avant de l’armoire
Vers les comptoirs
sous la table de
cuisson et à l’arrière
de la cuisinière
Minimum aux armoires
sur un côté ou l’autre
de la cuisinière
Minimum
To wall on either
side of sealed
burner models
Maximum depth
for cabinets above
countertops
Front edge of the
range side panel
forward from
cabinet
To countertops
below cooktop and
at the range back
Minimum to cabinets
on either side of
the range
18” (45.7 cm)36” (91.4 cm)
18”
(45.7 cm)
1/4”
(.6 cm)
0” (0 cm)
30” (76.2 cm)
2”
(5 cm)
30” (76.2 cm)
