Manual de usuario AD511
Manejo del equipo
En esta sección se describe el manejo del equipo y cómo realizar medidas.
A. Medida de Tensión

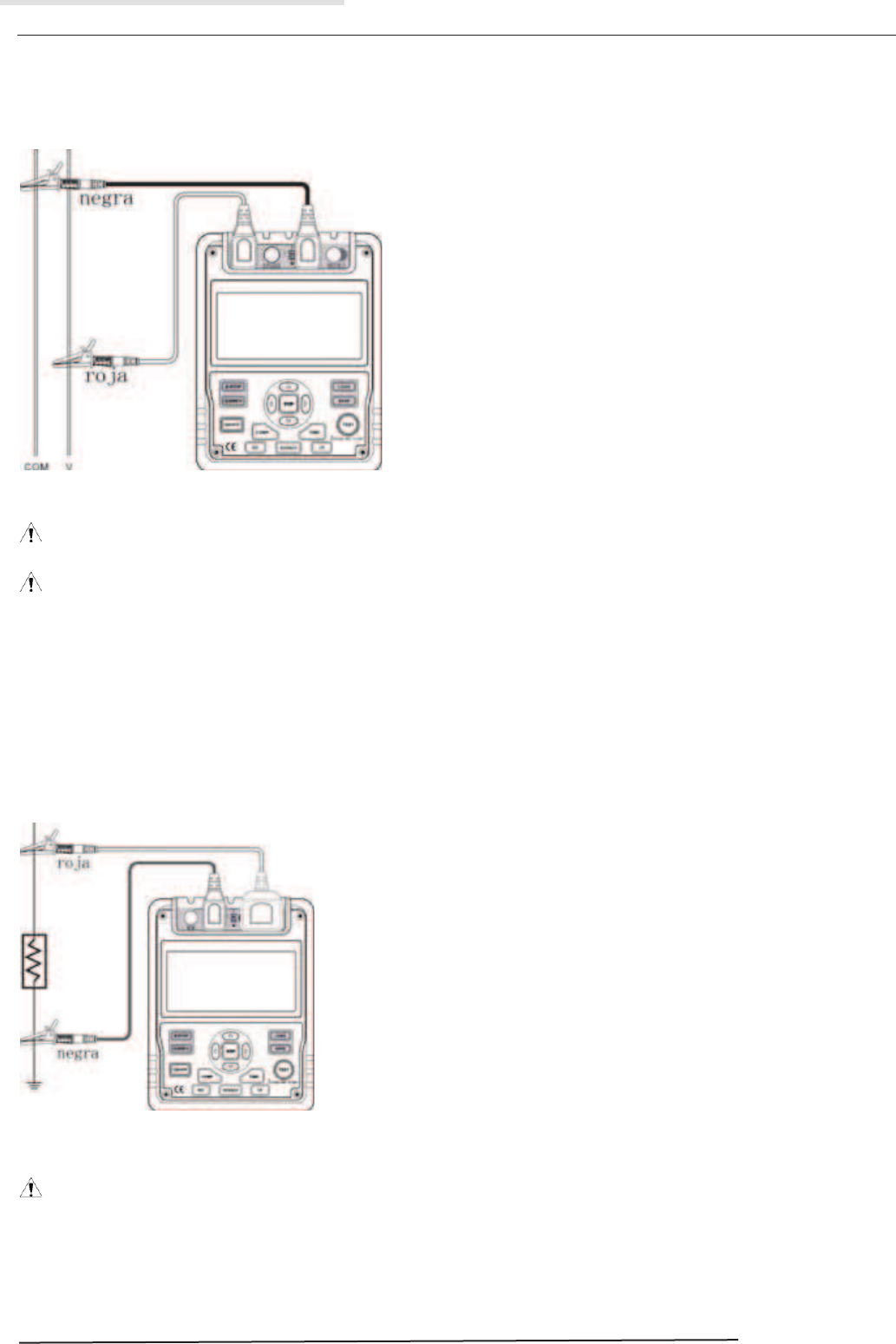

Figura 4. Medida de tensión
Cuidado
l Debe adoptar un cuidado especial cuando realice medidas de tensión elevadas.
Precaución
l Para evitar daños a usted o al equipo, no intente medir tensiones superiores a 1000V DC o 750V AC.
Para medir tensiones, configure el equipo como indica la figura 4 y haga lo siguiente:
1. Pulse DCV o ACV para seleccionar entre la medida de tensión continua DC o alterna AC.
2. Inserte la punta de prueba roja en el terminal V y la punta negra en el terminal COM.
3. Conecte las pinzas de cocodrilo roja y negra en el circuito a medir.
4. Durante la medida, si la tensión a medir es negativa, se mostrará el signo “-“en la pantalla.
Nota
l Cuando finalice la medida, desconecte las puntas de prueba del circuito bajo prueba y quite también las puntas de prueba de los terminales de entrada del
equipo.
B. Medida de la resistencia de aislamiento
Figura 5. Medida de la resistencia de aislamiento
Cuidado
l Cuando realice medidas de la resistencia de aislamiento, desconecte la alimentación del circuito bajo prueba y descárguelo completamente.
l No cortocircuite las puntas de prueba cuando realice medidas de tensión elevada.
l No realice medidas de aislamiento de resistencias después de una salida de alta tensión.
l No realice medidas superiores a 10 segundos cuando:
Para 100V la medida de la resistencia es inferior a 500kW
Para 250V la medida de la resistencia es inferior a 1MW
Para 500V la medida de la resistencia es inferior a 2MW
Para 1000V la medida de la resistencia es inferior a 5MW
