Onderhoud van het Stuurventiel
Het stuurventiel kan vervangen worden terwijl het system onder druk staat. Verwijder het stuurventiel voor onderhoud.
Raadpleeg Afb. 1 voor problemen met onderhoud stuurventiel.
1. Haal solenoïde (17) en vingermoer (7) uit elkaar en verwijder locator
(6).
2. Verwijder de diafragma-montage (1), zuiger (2), veer (3), reizende
regelaar (4), drukregelaar (5) en o-ring (11).
3. Verwijder de schakelas- (10) en de plunjer-montage (12). (De
schakelas houdt de plunjer in het ventiellichaam.)
4. Reinig grondig en inspecteer alle onderdelen. Zorg ervoor dat de
draden schoon zijn op solenoïde en PV-lichaam vóór de montage.
Vervang beschadigde onderdelen indien nodig en hermonteer in
omgekeerde volgorde. Onjuiste solenoïde-montage of cross-threading
kan leiden tot beschadiging van het PV-lichaam en/of storingen.

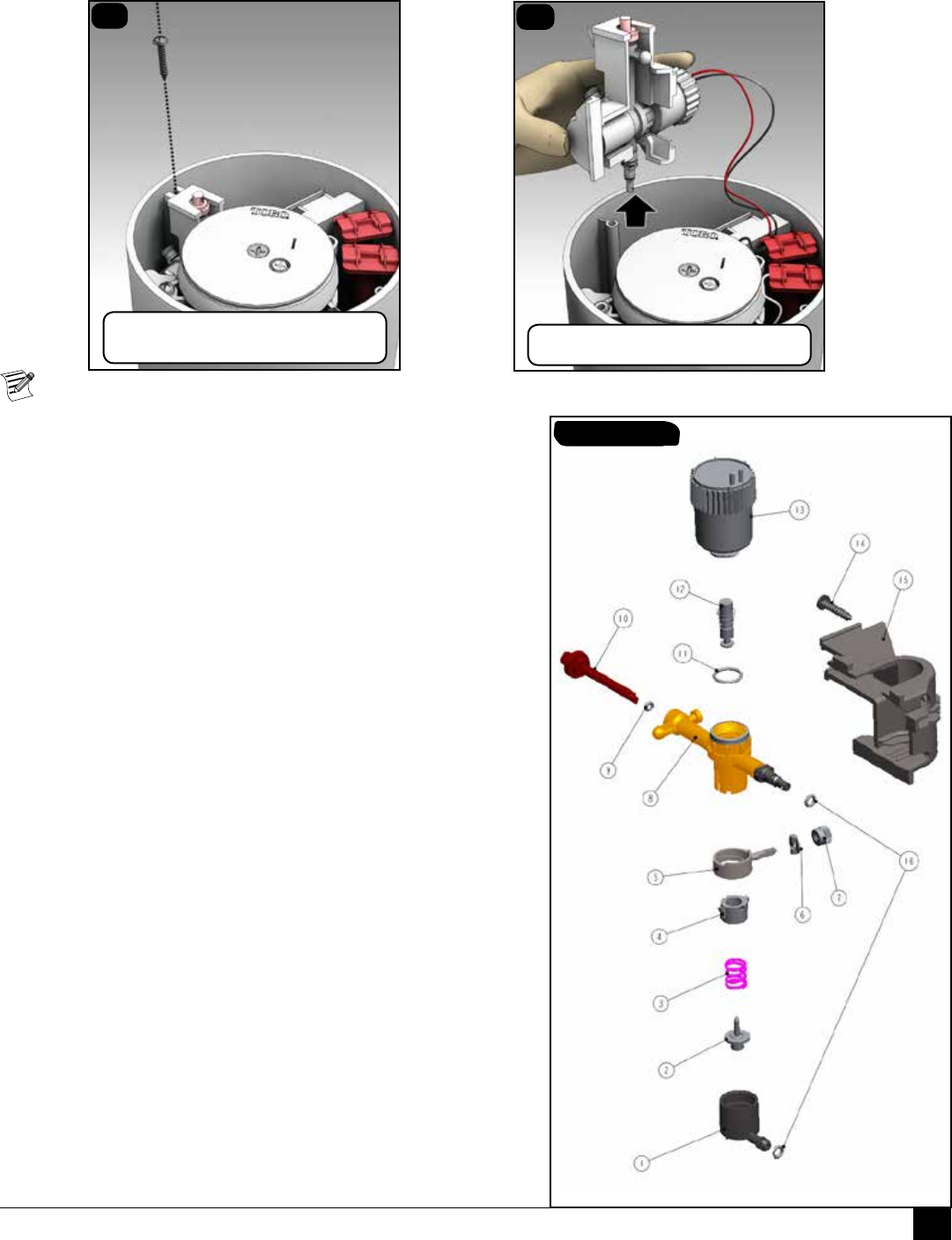

Breakout van Stuurventiel Onderdelen
1. 118-1825 Diafragma, Gelast
2. 102-2469 Zuiger, PV, aanpasbaar
3. 102-2235 Veer, aanpasbare PV
4. 102-2236 Moer, reizend
5. 102-2237 Regelaar, PV
6. 102-2606 Locator, Druk-Instelling
7. 343-4441 Moer, Duim
8. 118-3711 PV, Lichaam, Innity
9. 1-2035 O-ring
10. 102-4831 Selector, PV, rood (inclusief item 9)
11. 360-0220 O-ring
12. 118-1740 Plunjer
13. 118-0248 Solenoïde, Standaard
13. 102-3443 Solenoïde, SPIKE GUARD
13. 102-3444 Solenoïde, Vernikkeld, SPIKE GUARD
13. 102-2709 Solenoïde, DC Vergrendeling
13.
118-0841 GDC Module met DC grendel Solenoïde
14. 4102001 Schroef, #10 x 1”, Tikken, SS
15. 118-1816 Behuizing, Stuurventiel
16. 2-9654 O-ring
1
Verwijder schroef van montage
stuurventiel.
2
Schuif voorzichtig montage uit.
Figure 1
Afb. 1
