Onderhoud van de GDC Module
De GDC module beschikt over draden die rechtstreeks naar de solenoïde lopen. Bij vervanging is het knippen en verbinden
van draden nodig. Gebruik waterdichte draadverbindingen om aansluitingen te maken. (zie pagina 3).

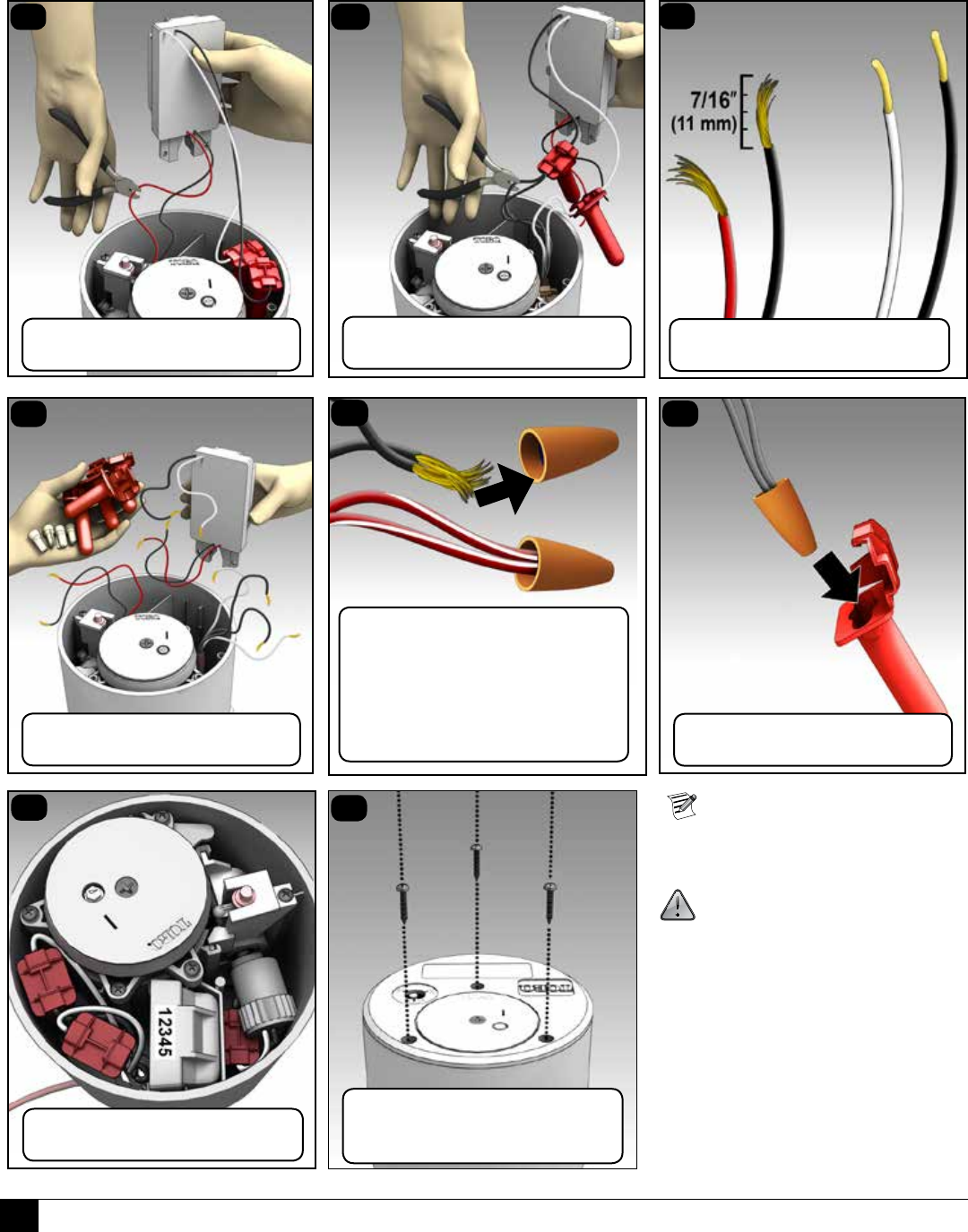

1
Schuif de module uit. Knip rode en
zwarte solenoïde draad.
2
Knip zwarte en witte besturingsdraden.
Verwijder oude Module.
3
Strip 7/16” (11 mm) draad van uiteinden
solenoïde en besturingsdraden.
4
Neem nieuwe Module*, 4
kabelmoeren en 4 vetdoppen.
5
Moduledraden zijn in paren. Zwart
met zwart en rood met witte strepen
met hetzelfde.
Zwart-wit vastmaken aan zwart-witte
besturingsdraden.
Steek alle uiteinden in kabelmoeren.
6
Steek alle kabelmoeren in
vetdoppen en klik dicht.
7
Plaats Module en bedrading
voorzichtig terug in sprinklerlichaam
8
Vervang het deksel en maak de 3
schroeven vast tot 25 in/lb torsie
* Vergeet niet het nieuwe Module
adres te noteren voor nieuwe
toegang tot de Centrale
Besturing!
!
Het gebruik van de INFINITY™
sprinkler zonder deksel of
met losse of ontbrekende
dekselschroeven kan de
verwachte levensduur van de
sprinkler verkorten.
