Manual
6
Tabel 1: Aanbevolen Systeem Vullingsgraad
Buismaat Debiet Snelheid Buismaat Debiet Snelheid
inch cm GPM LPM ft/sec m/sec inch cm GPM LPM ft/sec m/sec
1/2 1.3 2 7.6 1.60 0.49 3 7.6 45 170.3 1.86 0.57
3/4 1.9 3 11.4 1.92 0.59 4 10.1 75 283.9 1.87 0.57
1 2.5 5 18.9 1.50 0.46 6 15.2 150 567.8 1.73 0.53
1-1/4 3.1 10 37.9 1.86 0.57 8 20.2 250 946.3 1.70 0.52
1-1/2 3.8 10 37.9 1.41 0.43 10 25.4 450 1703.0 1.97 0.60
2 5.0 20 75.7 1.80 0.55 12 30.5 500 1893.0 1.55 0.47
2-1/2 6.4 30 113.6 1.84 0.56

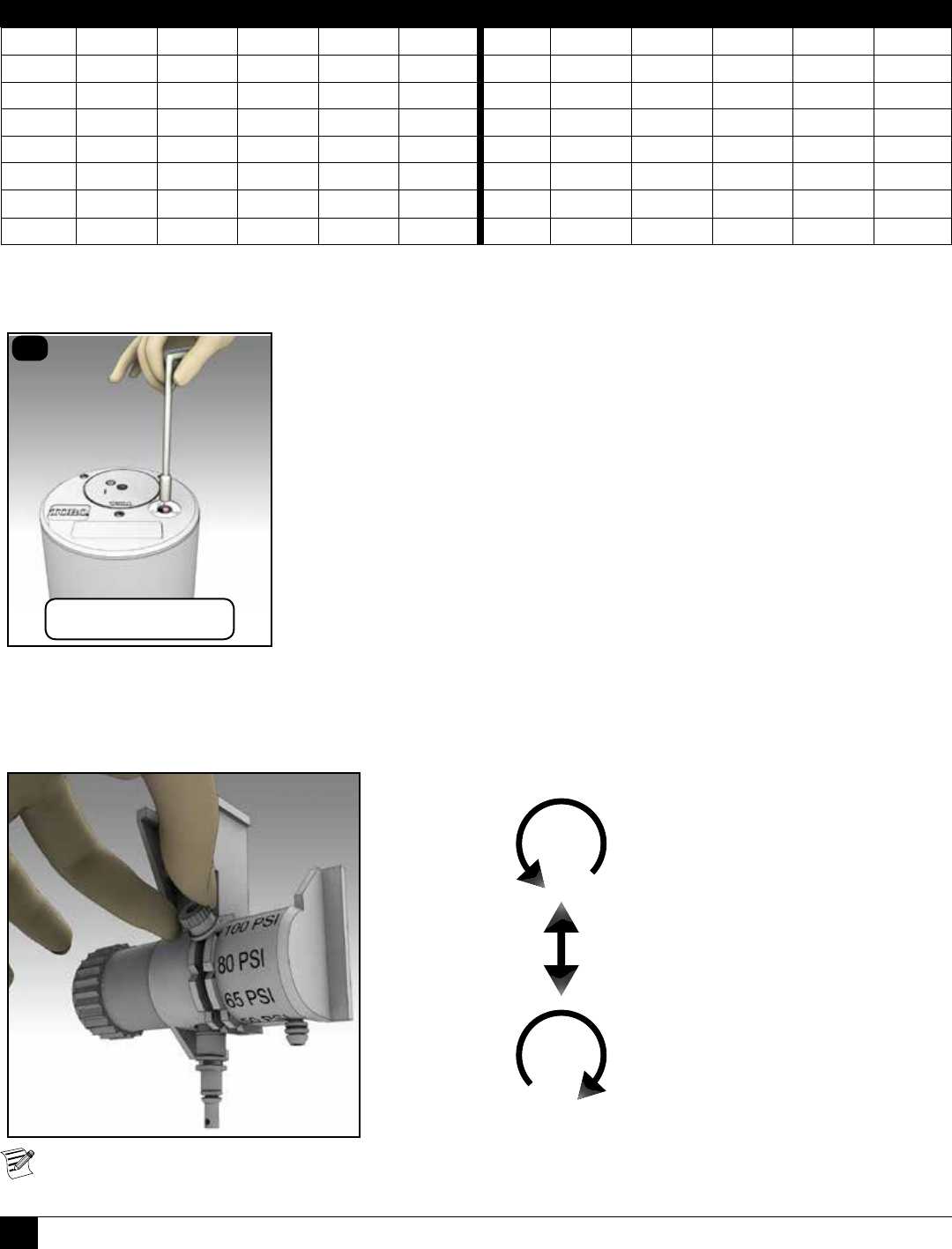

On - O - Auto
Voor normaal gebruik, moet de Selector zijn ingesteld op AUTO.
1
Draai Selector naar
gewenste instelling.
ON Sprinkler zal onmiddellijk werken.
OFF Sprinkler zal niet werken, zelfs wanneer solenoïde is geactiveerd.
AUTO Normale werking. Sprinkler zal werken wanneer solenoïde is
geactiveerd volgens het irrigatieschema.
Wijziging van de Sprinkler’s Druk Instellingen
Het sprinkler stuurventiel kan ingesteld worden op vier verschillende druk instellingen: 50, 65, 80 of 100 psi (3,5, 4,6, 5,6 of
7,0, kg/cm2 respectievelijk). De druk van het sprinkler stuurventiel is standaard ingesteld op de specicities van de klant.
Om de instelling te wijzigen:
1.
Draai instelknop los.
2.
Draai knop naar gewenste druk instelling.
3.
Draai instelknop vast.
Om de montage van het stuurventiel te verwijderen, volg de stappen op pagina 9.
