ACME read Notes
Het ACME thread golf sprinklerlichaam vereist een ACME thread swing joint voor aansluiting op het leidingsysteem. De
ACME swing joint heeft een o-ring aan de uitlaattting, die zorgt voor een waterdichte afsluiting binnenin het
sprinklerlichaam, bij juiste montage.
!
LET OP: Gebruik geen thread afdichtingsmiddelen, zoals Teon™ tape of
pipe dope, voor de ACME tting.
!
Belangrijk! Voor gemakkelijke montage en om juiste afsluiting te
garanderen, bevochtig de o-ring met schoon water, net voor de installatie.
Bij installatie van sprinklers:
Schroef het sprinklerlichaam kloksgewijs op de ACME swing joint uitlaat totdat
het stopt. Geen verdere aanpassing vereist.
!
LET OP: Lekkage tussen de swing joint uitlaat tting en het
sprinklerlichaam kan erop wijzen dat de o-ring niet goed vastzit,
ontbreekt, is beschadigd en/of het sprinklerlichaam niet volledig is
geïnstalleerd.
Bij ontdekking van een lekkage, voer volgende procedure uit:
1. Schakel uit en verlicht het waterdruksysteem.
2. Verwijder de sprinkler van de swing joint tting.
3. Controleer of de o-ring onbeschadigd is en juist vastzit in de o-ringgroef.
(Vervang de o-ring indien nodig.) Bevochtig de o-ring met water,
herinstalleer de sprinkler, zet het systeem opnieuw onder druk en controleer
op lekkage.

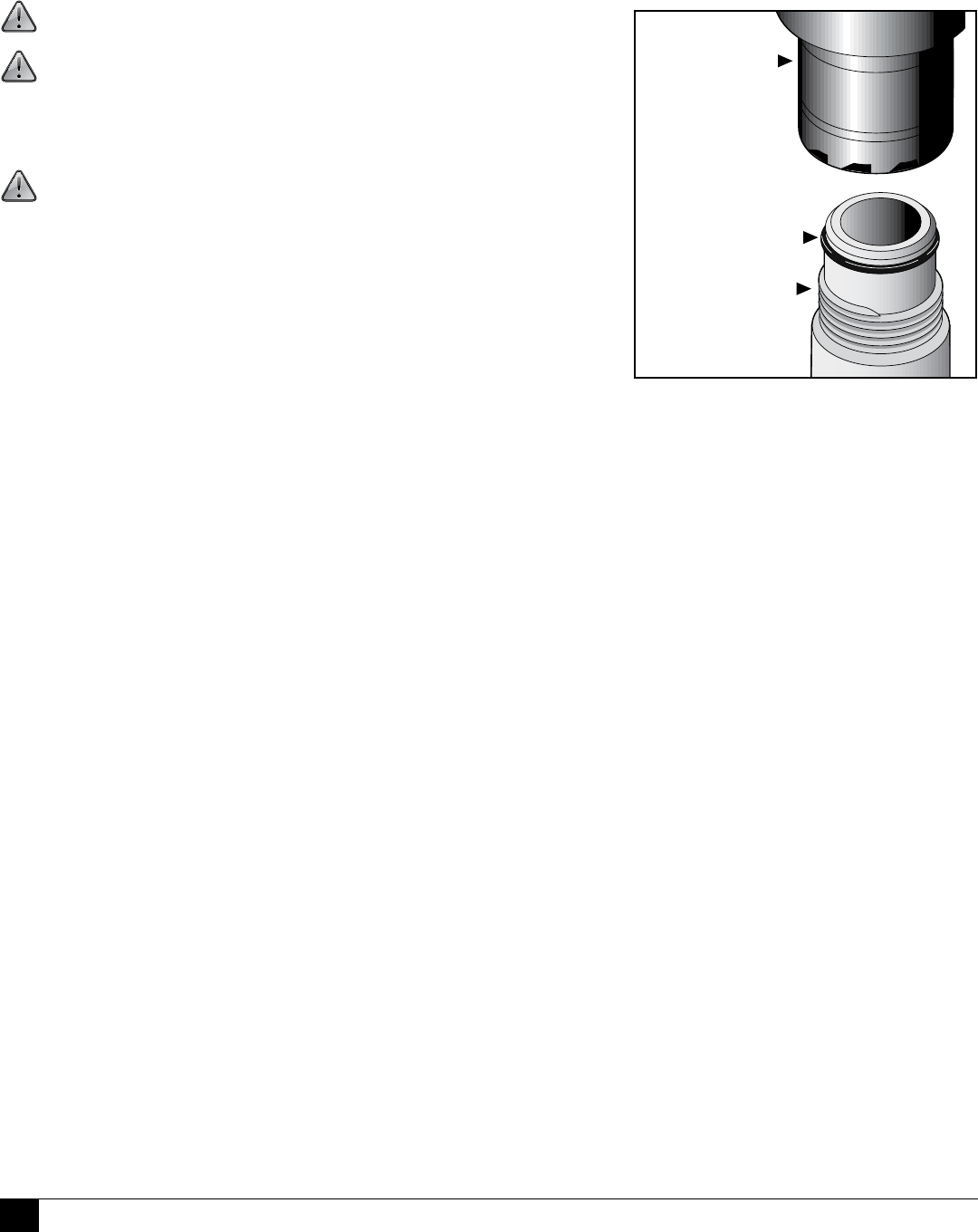

ACME Thread
Swing Joint
Exit Fitting
O-Ring
Sprinkler Body
Sprinklerlichaam
Uitlaattting
