User manual

0811/5541-110 | blackbox.de
Seite 12
AVSP-DVI1X2
Kapitel 2: Überblick
6 7
3 4 5

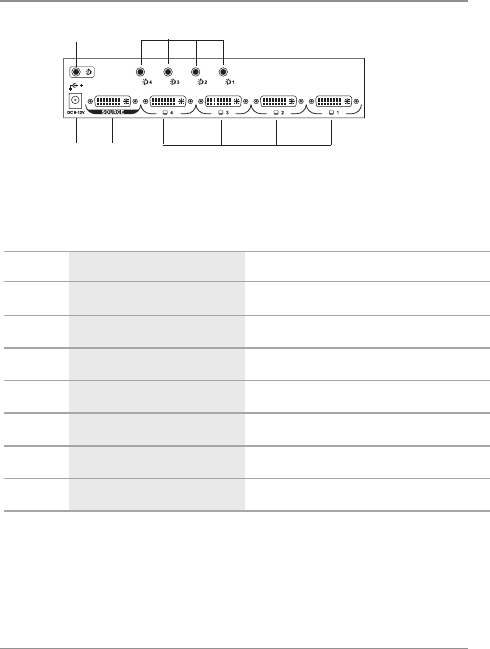

Abbildung 2-4. AVSP-DVI1X4 Rückplatte.
Tabelle 2-2. AVSP-DVI1X4 Teilebezeichnungen.
Nummer Bauteil Beschreibung
1 LEDS Port 1-4
Leuchtet bei aktivem Signal an den Ports 1-4.
2
LED Betriebsspannungseingang
Leuchtet bei anliegender Betriebsspannung
.
3 Stromversorgungsanschluss
Stellt den Anschluss zur Stromquelle (AC) her
4 DVI-Steckverbinder Zum Anschluss an die Eingangsquelle.
5 DVI-Steckverbinder Zum Anschluss an die Ausgabemonitore.
6 Audio-Steckverbinder Zum Anschluss des Audioeingangs.
7 (4) Audio-Steckverbinder Zum Anschluss an die Audioausgänge.
