AVSP-DVI1X2
Kapitel 2: Überblick
Abbildung 2-2. AVSP-DVI1X2 Rückplatte

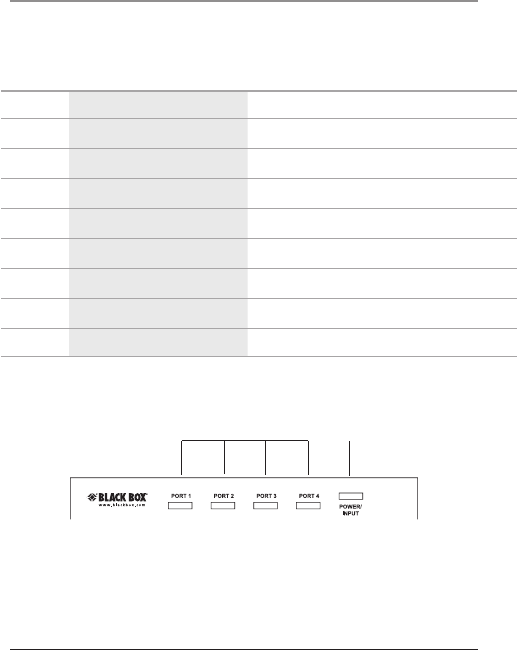

Tabelle 2-1. AVSP-DVI1X2 Teilebezeichnungen
Nummer Bauteil Beschreibung
1 LED Port 1 Leuchtet bei aktivem Signal am Port 1.
2 LED Port 2 Leuchtet bei aktivem Signal am Port 2.
3
LED Betriebsspannungseingang
Leuchtet bei anliegender Betriebsspannung..
4 Stromversorgungsanschluss Stellt den Anschluss zur Stromquelle (AC) her.
5 (2) DVI-Steckverbinder Zum Anschluss an die Ausgabemonitore.
6 (2) Audio-Steckverbinder Zum Anschluss an die Audioausgabegeräte.
7 DVI-Steckverbinder Zum Anschluss an die Eingangsquelle.
8 (1) Audio-Steckverbinder Zum Anschluss des Audioeingangs
2.6.2 AVSP-DVI1X4
1 2
Abbildung 2-3. AVSP-DVI1X4 Frontplatte.
