4 RHL-305WS High/Low Pulley W/200 Lbs Steel Wt Stack (for RPR-265)

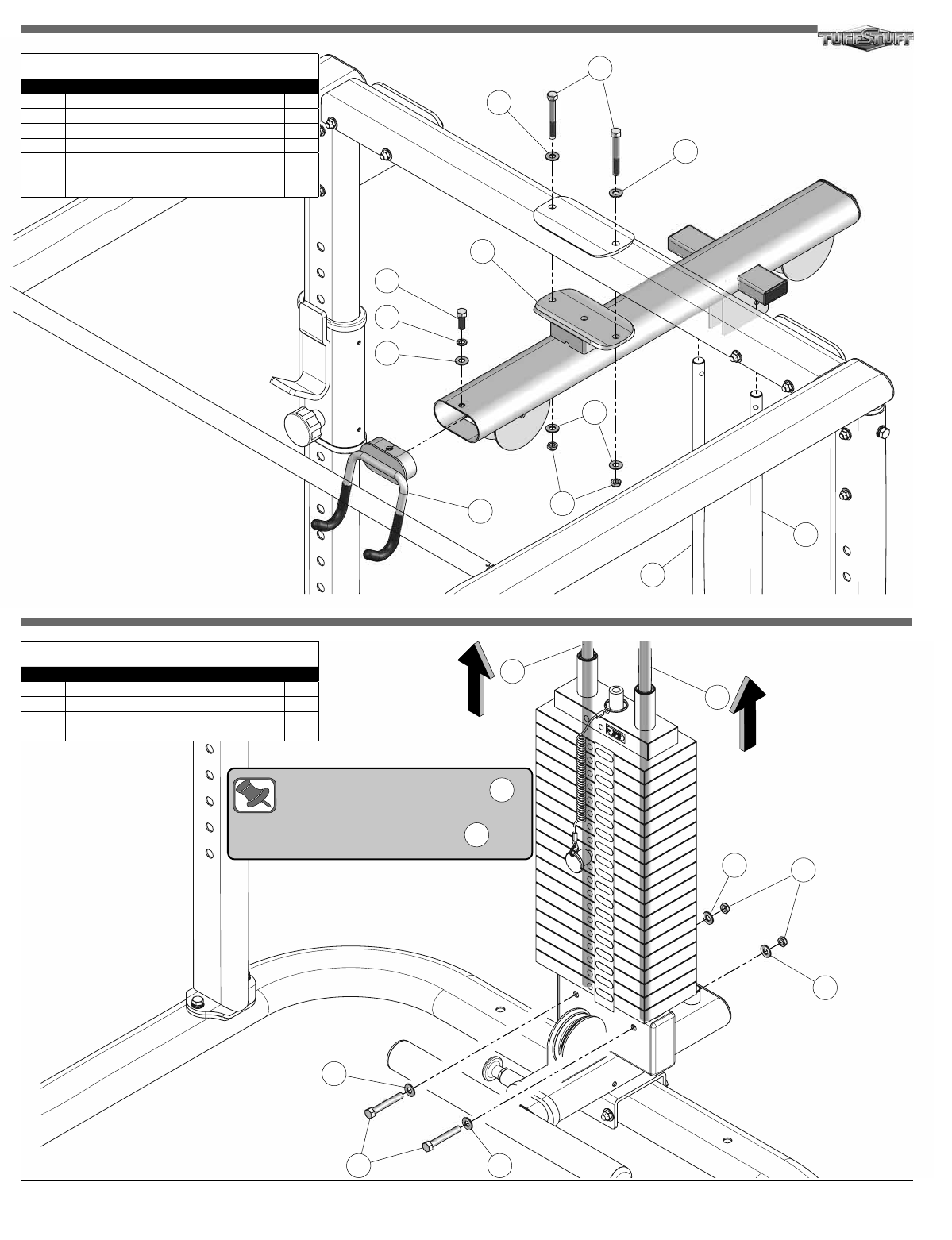

Step 3 Assembly List
Item # Description Qty.
7 LAT BAR HOLDER 1
11 TOP ASSEMBLY 1
25 FLAT WASHER SAE 3/8” 5
27 HEX HEAD CAP SCREW 3/8-16 X 1 1
31 HEX HEAD CAP SCREW 3/8-16 X 3 2
42 NYLON INSERT JAM LOCK NUT 3/8-16 2
60 SPLIT LOCK WASHER 3/8” 1
Step 4 Assembly List
Item # Description Qty.
5 GUIDE ROD 3/4 X 71 31/32 2
25 FLAT WASHER SAE 3/8” 4
29 HEX HEAD CAP SCREW 3/8-16 X 2 1/2 2
42 NYLON INSERT JAM LOCK NUT 3/8-16 2
25
25
27
60
25
11
5
5
7
31
25
42
25
25
5
5
25
25
42
29
Note: Lift the Guide Rods
5
to allow the insertion of the two
Hex Head Cap Screws
29
.
