Operation Manual
Table Of Contents
- Sommaire
- Indications sur le manuel d’utilisation
- Normes de sécurité
- Informations sur l'appareil
- Transport et stockage
- 1. Mettez l'appareil hors service au moyen du bouton POWER (voir le chapitre Éléments de commande).
- 2. Attendez au moins 2 minutes que la ventilation soit coupée et que le voyant de fonctionnement (44) ne clignote plus.
- 3. Retirez seulement à ce moment la fiche d'alimentation de la prise secteur.
- 4. Videz le réservoir de récupération des condensats. Faites attention aux gouttes de condensat qui continuent de couler.
- 5. Attendez au moins 1 heure avant de continuer le transport ou les travaux de maintenance.
- 1. Installez l'appareil à la verticale après l'avoir transporté.
- Stockage
- Mise en service
- Utilisation
- Mise en marche de l'appareil
- 1. Veuillez vous assurer que le réservoir de récupération des condensats est vide et correctement installé. Dans le cas contraire, l'appareil ne fonctionnera pas !
- 2. Vérifiez si le filtre à air est correctement inséré dans l'appareil.
- 3. Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.
- 4. Allumez l’appareil avec le bouton POWER (46).
- 5. Sélectionnez le mode de fonctionnement avec la touche MODE (49).
- 6. Réglez la valeur de consigne de l'humidité relative au moyen de la touche HUMIDITY (48).
- 7. Sélectionnez le nombre d’heures de fonctionnement désiré avec la touche TIMER (47).
- Éléments de commande
- Mode de fonctionnement économique
- Mode de fonctionnement normal
- Fonctionnement déshumidification
- Minuterie d'arrêt

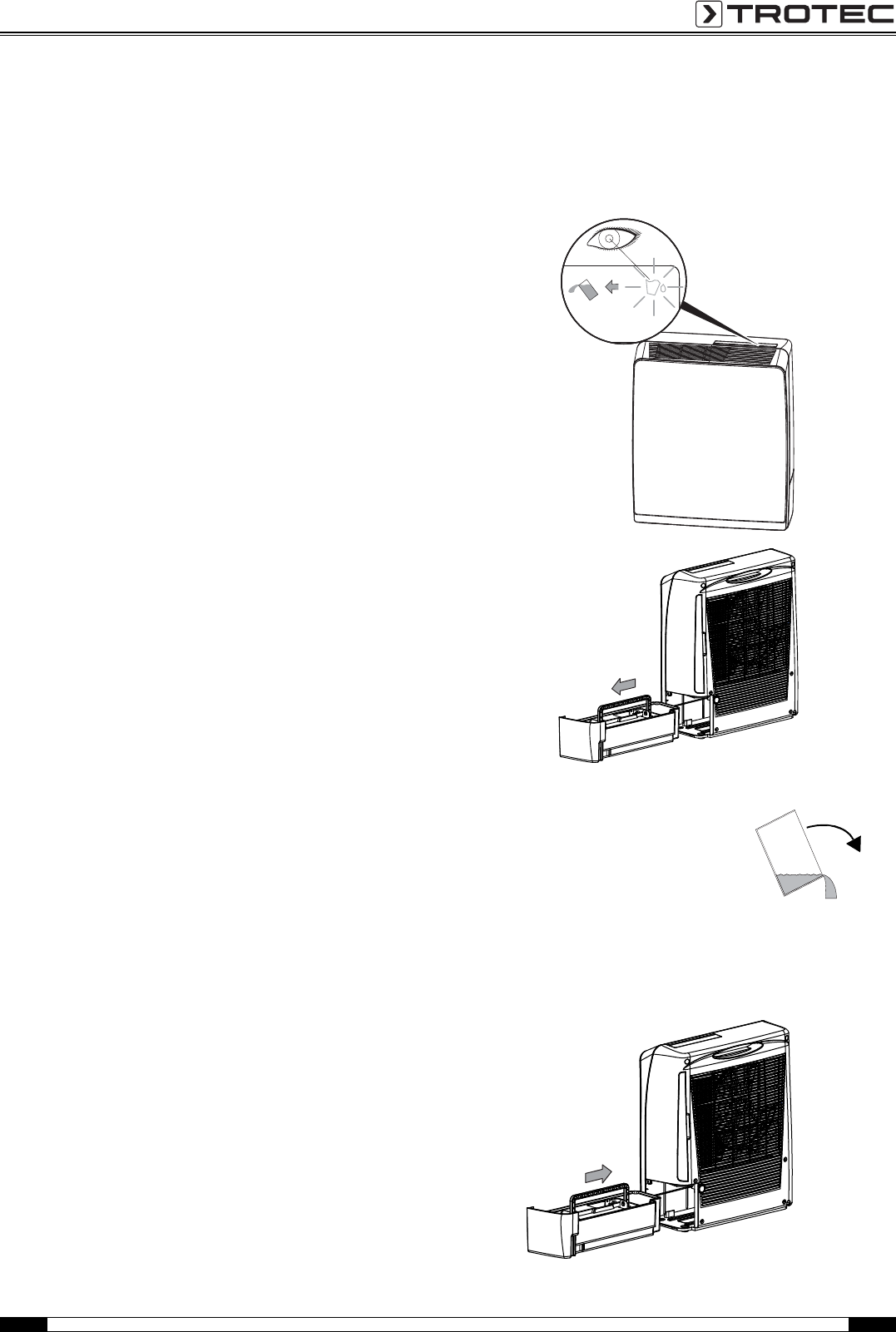

- Vidange du réservoir de récupération des condensats
- Évacuation externe des condensats via flexible
- 1. Retirez le réservoir de récupération des condensats comme illustré dans A.
- 2. Enlevez le capuchon de protection du raccord d'évacuation pour condensats à l'aide d'un tournevis plat, par exemple, comme illustré dans B.
- 3. Enlevez le bouchon du raccord d'évacuation pour condensat (illustration C).
- 4. Placez le bouchon sur l'écoulement du réservoir de récupération des condensats à l'intérieur de l'appareil (illustration C).
- 5. Raccordez un tuyau adapté au diamètre intérieur de 12 mm au raccord d'évacuation pour condensats (illustration B).
- Remarque :
- 6. Replacez le réservoir de récupération des condensats.
- 7. Conduisez le tuyau vers un orifice de vidange ou un récipient de collecte. Assurez-vous que le tuyau soit droit et qu'il ne se trouve jamais à une hauteur supérieure à l'orifice de vidange, afin de garantir un écoulement continu (illustration E)
- Mise hors service
- 1. Appuyez sur le bouton POWER (46).
- 2. Attendez environ 2 minutes que l'appareil arrête de fonctionner entièrement.
- 3. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 4. Débranchez le cordon uniquement une fois l'arrêt complet de l'appareil (après le temps d’inertie).
- 5. Videz le réservoir de récupération des condensats et essuyez-le à l'aide d'un chiffon sec. Faites attention aux gouttes de condensat qui continuent de couler.
- 6. Nettoyez l'appareil et notamment le filtre à air conformément aux indications figurant dans le chapitre Maintenance.
- 7. Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
- Mise en marche de l'appareil
- Défauts et pannes
- L'appareil ne fonctionne pas ou s'est éteint :
- L'appareil fonctionne, mais ne forme pas de condensats :
- L'appareil est bruyant ou il vibre, le condensat fuit :
- L'appareil est très chaud, il est bruyant ou il perd de puissance:
- Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?
- Maintenance
- Avant toute opération de maintenance
- 1. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 2. Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil !
- 3. Ne retirez pas le flotteur du réservoir de récupération des condensats.
- 4. Avant toute opération, attendez au moins 1 heure le refroidissement de l'appareil.
- Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- 1. Retirez le filtre à air (voir chapitre Nettoyage des entrées d'air et du filtre à air).
- 2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- 3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
- 4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- 5. Remettez le filtre à air en place.
- Nettoyage du carter et du réservoir de récupération des condensats
- Nettoyage des entrées d'air et du filtre à air
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Attention !
- Avant toute opération de maintenance
- Élimination des déchets
- Déclaration de conformité
FR Manuel d'utilisation – Déshumidificateur TTR 56 E 7
Mode de fonctionnement économique
L'appareil fonctionne à une faible vitesse de ventilation, afin
d'économiser l'énergie.
Le chauffage s'éteint lorsque l'humidité relative de l'air ambiant
est inférieure à la valeur de consigne programmée. Lorsque
l'humidité de l'air est à nouveau supérieure à la valeur
programmée, le chauffage se remet en marche.
Lancez le fonctionnement économique comme suit :
• appuyez sur la touche MODE (49) jusqu’à ce que le voyant
Fonctionnement économique (38) s’allume.
Mode de fonctionnement normal
L'appareil fonctionne à une vitesse de ventilation normale.
Le chauffage s'éteint lorsque l'humidité relative de l'air ambiant
est inférieure à la valeur de consigne programmée. Lorsque
l'humidité de l'air est à nouveau supérieure à la valeur
programmée, le chauffage se remet en marche.
Lancez le fonctionnement normal comme suit :
• appuyez plusieurs fois sur la touche MODE (49) jusqu’à ce
que le voyant Fonctionnement normal (39) s’allume.
Fonctionnement déshumidification
Avec le mode de fonctionnement déshumidification, l'appareil
fonctionne constamment à pleine puissance calorifique et à
pleine ventilation jusqu'à la fin de la durée programmée. Si
aucune durée n’est programmée, l'appareil s'éteint
automatiquement après 24 heures.
Lancez le fonctionnement déshumidification comme suit :
• appuyez plusieurs fois sur la touche MODE (49) jusqu’à ce
que le voyant déshumidification (40) s’allume.
Minuterie d'arrêt
Utilisez la minuterie d'arrêt pour mettre automatiquement
l'appareil hors service après une période définie (de 1 à 24 heures
par étapes d'une heure).
Démarrez la minuterie d'arrêt comme suit :
• appuyez plusieurs fois sur la touche TIMER (47) jusqu'à ce
que la durée désirée s'affiche en heures sur l'écran.
Vidange du réservoir de récupération des condensats
Il est nécessaire de vider le réservoir de récupération des
condensats lorsque le voyant correspondant (45) s'allume.
L'appareil s'arrête et une alarme retentit. Il est possible d'éteindre
l'appareil avec le bouton POWER (46), afin d'interrompre le signal
acoustique.
A.
C.
B.
D.
