Operation Manual
Table Of Contents
- Sommaire
- Indications sur le manuel d’utilisation
- Normes de sécurité
- Informations sur l'appareil
- Transport et stockage
- 1. Mettez l'appareil hors service au moyen du bouton POWER (voir le chapitre Éléments de commande).
- 2. Attendez au moins 2 minutes que la ventilation soit coupée et que le voyant de fonctionnement (44) ne clignote plus.
- 3. Retirez seulement à ce moment la fiche d'alimentation de la prise secteur.
- 4. Videz le réservoir de récupération des condensats. Faites attention aux gouttes de condensat qui continuent de couler.
- 5. Attendez au moins 1 heure avant de continuer le transport ou les travaux de maintenance.
- 1. Installez l'appareil à la verticale après l'avoir transporté.
- Stockage
- Mise en service
- Utilisation
- Mise en marche de l'appareil
- 1. Veuillez vous assurer que le réservoir de récupération des condensats est vide et correctement installé. Dans le cas contraire, l'appareil ne fonctionnera pas !
- 2. Vérifiez si le filtre à air est correctement inséré dans l'appareil.
- 3. Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.
- 4. Allumez l’appareil avec le bouton POWER (46).
- 5. Sélectionnez le mode de fonctionnement avec la touche MODE (49).
- 6. Réglez la valeur de consigne de l'humidité relative au moyen de la touche HUMIDITY (48).
- 7. Sélectionnez le nombre d’heures de fonctionnement désiré avec la touche TIMER (47).
- Éléments de commande
- Mode de fonctionnement économique
- Mode de fonctionnement normal
- Fonctionnement déshumidification
- Minuterie d'arrêt
- Vidange du réservoir de récupération des condensats
- Évacuation externe des condensats via flexible
- 1. Retirez le réservoir de récupération des condensats comme illustré dans A.
- 2. Enlevez le capuchon de protection du raccord d'évacuation pour condensats à l'aide d'un tournevis plat, par exemple, comme illustré dans B.
- 3. Enlevez le bouchon du raccord d'évacuation pour condensat (illustration C).
- 4. Placez le bouchon sur l'écoulement du réservoir de récupération des condensats à l'intérieur de l'appareil (illustration C).
- 5. Raccordez un tuyau adapté au diamètre intérieur de 12 mm au raccord d'évacuation pour condensats (illustration B).
- Remarque :
- 6. Replacez le réservoir de récupération des condensats.
- 7. Conduisez le tuyau vers un orifice de vidange ou un récipient de collecte. Assurez-vous que le tuyau soit droit et qu'il ne se trouve jamais à une hauteur supérieure à l'orifice de vidange, afin de garantir un écoulement continu (illustration E)
- Mise hors service
- 1. Appuyez sur le bouton POWER (46).
- 2. Attendez environ 2 minutes que l'appareil arrête de fonctionner entièrement.
- 3. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 4. Débranchez le cordon uniquement une fois l'arrêt complet de l'appareil (après le temps d’inertie).
- 5. Videz le réservoir de récupération des condensats et essuyez-le à l'aide d'un chiffon sec. Faites attention aux gouttes de condensat qui continuent de couler.
- 6. Nettoyez l'appareil et notamment le filtre à air conformément aux indications figurant dans le chapitre Maintenance.
- 7. Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
- Mise en marche de l'appareil
- Défauts et pannes
- L'appareil ne fonctionne pas ou s'est éteint :
- L'appareil fonctionne, mais ne forme pas de condensats :
- L'appareil est bruyant ou il vibre, le condensat fuit :
- L'appareil est très chaud, il est bruyant ou il perd de puissance:
- Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?
- Maintenance
- Avant toute opération de maintenance
- 1. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 2. Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil !
- 3. Ne retirez pas le flotteur du réservoir de récupération des condensats.
- 4. Avant toute opération, attendez au moins 1 heure le refroidissement de l'appareil.
- Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- 1. Retirez le filtre à air (voir chapitre Nettoyage des entrées d'air et du filtre à air).
- 2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- 3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
- 4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- 5. Remettez le filtre à air en place.
- Nettoyage du carter et du réservoir de récupération des condensats
- Nettoyage des entrées d'air et du filtre à air
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Attention !
- Avant toute opération de maintenance
- Élimination des déchets
- Déclaration de conformité

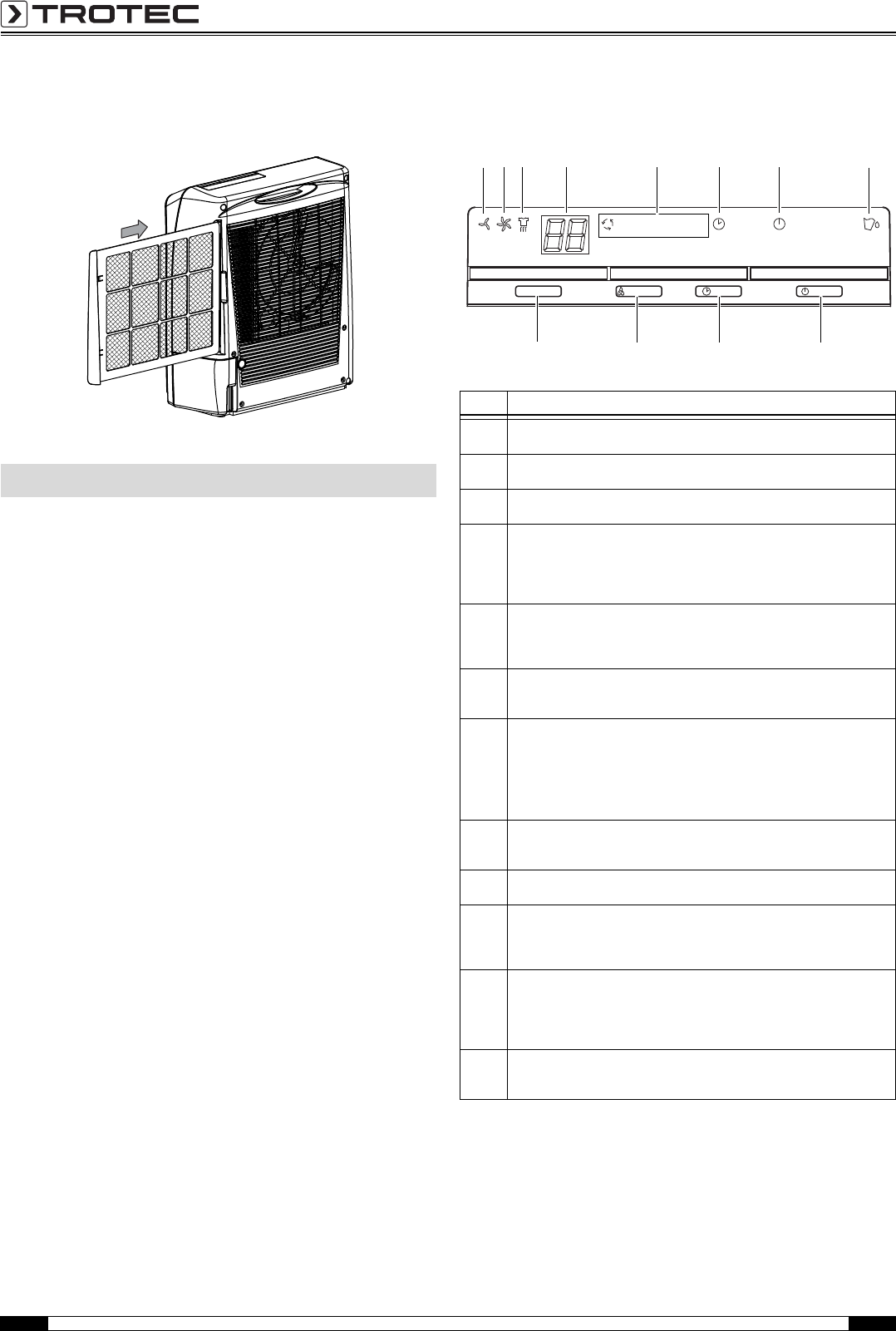

6 Manuel d'utilisation – Déshumidificateur TTR 56 E FR
Mise en place du filtre à air
Insérez le filtre à air avant la mise en marche de l'appareil.
Mise en marche de l'appareil
Remarque :
Attendez 3 minutes avant de remettre l'appareil en marche (par
exemple après avoir vidé le réservoir de récupération des
condensats).
• Après avoir été mis en marche et selon le mode de
fonctionnement sélectionné, l’appareil fonctionne de façon
entièrement automatique jusqu’à ce qu'une mise hors
service soit effectuée par le flotteur du réservoir de
récupération des condensats rempli.
• Évitez de laisser les portes et fenêtres ouvertes.
1. Veuillez vous assurer que le réservoir de récupération des
condensats est vide et correctement installé. Dans le cas
contraire, l'appareil ne fonctionnera pas !
2. Vérifiez si le filtre à air est correctement inséré dans
l'appareil.
3. Raccordez la fiche de l’appareil à une prise de courant
protégée selon les règles de l'art.
4. Allumez l’appareil avec le bouton POWER (46).
5. Sélectionnez le mode de fonctionnement avec la touche
MODE (49).
6. Réglez la valeur de consigne de l'humidité relative au moyen
de la touche HUMIDITY (48).
7. Sélectionnez le nombre d’heures de fonctionnement désiré
avec la touche TIMER (47).
Éléments de commande
Utilisation
N° Élément de commande
38 Voyant fonctionnement économique :
s'allume lorsque le fonctionnement économique est activé.
39 Voyant fonctionnement normal :
s'allume lorsque le fonctionnement normal est activé.
40 Voyant déshumidification :
s'allume lorsque le fonctionnement déshumidification est activé.
41 Écran :
indique l'humidité relative de l'environnement
(de 35 % à 95 % h. r)
Pendant le réglage de la minuterie, la quantité d'heures sélectionnée
s'affiche pendant 8 secondes sur l'écran.
42 Affichage humidité relative programmée :
indique l'humidité de l'air sélectionnée (40 %, 50 %, 60 % ou 70 %)
ou la déshumidification continue.
Valeur programmée : 50 %
43 Voyant minuterie :
s'allume lorsque la minuterie pour le nombre d'heures programmé
est activée.
44 Voyant fonctionnement :
s'allume lorsque l'appareil est en service.
Clignote en vert, si
• l'appareil est renversé. L'appareil s'éteint.
• l'appareil est mis hors service (temporisation).
En outre, une alarme retentit.
45 Voyant réservoir de récupération des condensats :
s'allume en rouge lorsque le réservoir de récupération des
condensats est plein ou est mal positionné.
46 Bouton POWER :
éteint ou allume l’appareil. Une alarme retentit.
47 Touche TIMER :
règle les fonctions de la minuterie.
si aucune durée n’est programmée en mode de déshumidification,
l'appareil s'éteint automatiquement après 24 heures.
48 Touche HUMIDITY
paramétrage des valeurs de consigne de l'humidité relative en
fonctionnement économique ou normal :
40 %, 50 %, 60 %, 70 % ou déshumidification permanente.
Valeur programmée : 50 %
49 Touche MODE :
paramétrage du mode fonctionnement économique, fonctionnement
normal ou déshumidification.
MODE
TIMER
POWER
HU MITIDY
70%
60%
50%
40%
47
42
46
45444341
403938
4849
