- Sommaire
- Indications sur le manuel d’utilisation
- Normes de sécurité
- Informations sur l'appareil
- Transport et stockage
- 1. Mettez l'appareil hors service au moyen du bouton POWER (voir le chapitre Éléments de commande).
- 2. Attendez au moins 2 minutes que la ventilation soit coupée et que le voyant de fonctionnement (44) ne clignote plus.
- 3. Retirez seulement à ce moment la fiche d'alimentation de la prise secteur.
- 4. Videz le réservoir de récupération des condensats. Faites attention aux gouttes de condensat qui continuent de couler.
- 5. Attendez au moins 1 heure avant de continuer le transport ou les travaux de maintenance.
- 1. Installez l'appareil à la verticale après l'avoir transporté.
- Stockage
- Mise en service
- Utilisation
- Mise en marche de l'appareil
- 1. Veuillez vous assurer que le réservoir de récupération des condensats est vide et correctement installé. Dans le cas contraire, l'appareil ne fonctionnera pas !
- 2. Vérifiez si le filtre à air est correctement inséré dans l'appareil.
- 3. Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.
- 4. Allumez l’appareil avec le bouton POWER (46).
- 5. Sélectionnez le mode de fonctionnement avec la touche MODE (49).
- 6. Réglez la valeur de consigne de l'humidité relative au moyen de la touche HUMIDITY (48).
- 7. Sélectionnez le nombre d’heures de fonctionnement désiré avec la touche TIMER (47).
- Éléments de commande
- Mode de fonctionnement économique
- Mode de fonctionnement normal
- Fonctionnement déshumidification
- Minuterie d'arrêt
- Vidange du réservoir de récupération des condensats
- Évacuation externe des condensats via flexible
- 1. Retirez le réservoir de récupération des condensats comme illustré dans A.
- 2. Enlevez le capuchon de protection du raccord d'évacuation pour condensats à l'aide d'un tournevis plat, par exemple, comme illustré dans B.
- 3. Enlevez le bouchon du raccord d'évacuation pour condensat (illustration C).
- 4. Placez le bouchon sur l'écoulement du réservoir de récupération des condensats à l'intérieur de l'appareil (illustration C).
- 5. Raccordez un tuyau adapté au diamètre intérieur de 12 mm au raccord d'évacuation pour condensats (illustration B).
- Remarque :
- 6. Replacez le réservoir de récupération des condensats.
- 7. Conduisez le tuyau vers un orifice de vidange ou un récipient de collecte. Assurez-vous que le tuyau soit droit et qu'il ne se trouve jamais à une hauteur supérieure à l'orifice de vidange, afin de garantir un écoulement continu (illustration E)
- Mise hors service
- 1. Appuyez sur le bouton POWER (46).
- 2. Attendez environ 2 minutes que l'appareil arrête de fonctionner entièrement.
- 3. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 4. Débranchez le cordon uniquement une fois l'arrêt complet de l'appareil (après le temps d’inertie).
- 5. Videz le réservoir de récupération des condensats et essuyez-le à l'aide d'un chiffon sec. Faites attention aux gouttes de condensat qui continuent de couler.
- 6. Nettoyez l'appareil et notamment le filtre à air conformément aux indications figurant dans le chapitre Maintenance.
- 7. Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
- Mise en marche de l'appareil
- Défauts et pannes
- L'appareil ne fonctionne pas ou s'est éteint :
- L'appareil fonctionne, mais ne forme pas de condensats :
- L'appareil est bruyant ou il vibre, le condensat fuit :
- L'appareil est très chaud, il est bruyant ou il perd de puissance:
- Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?
- Maintenance
- Avant toute opération de maintenance
- 1. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 2. Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil !
- 3. Ne retirez pas le flotteur du réservoir de récupération des condensats.
- 4. Avant toute opération, attendez au moins 1 heure le refroidissement de l'appareil.
- Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- 1. Retirez le filtre à air (voir chapitre Nettoyage des entrées d'air et du filtre à air).
- 2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- 3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
- 4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- 5. Remettez le filtre à air en place.
- Nettoyage du carter et du réservoir de récupération des condensats
- Nettoyage des entrées d'air et du filtre à air
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Attention !
- Avant toute opération de maintenance
- Élimination des déchets
- Déclaration de conformité
4 Manuel d'utilisation – Déshumidificateur TTR 56 E FR
Données techniques

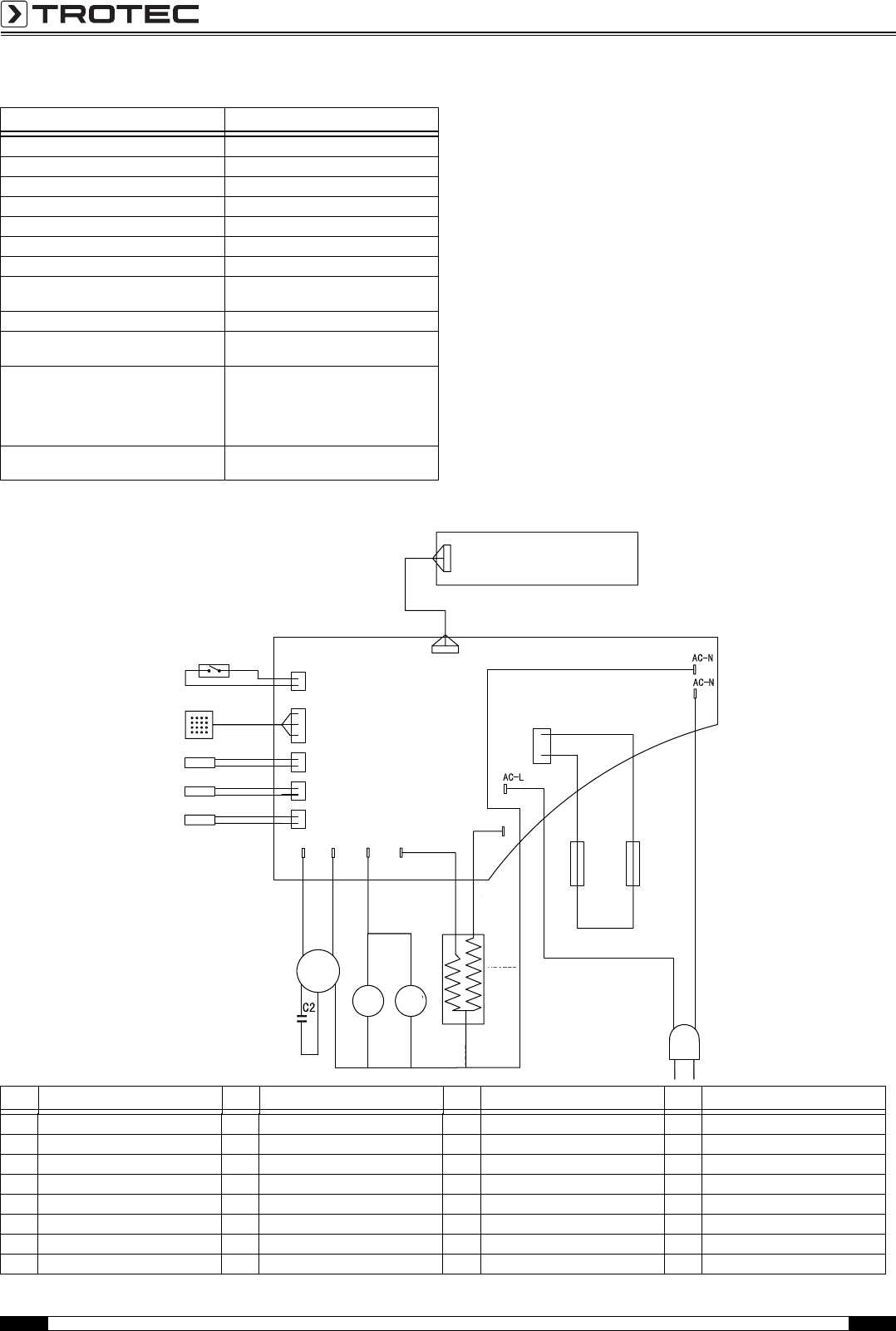

Schéma électrique
Paramètres
Valeur
Capacité de déshumidification, max. 9 l/24 h
Température de service 1 à 32 °C
Humidité relative de référence 35 à 95 %
Débit d'air, max. 200 m³/h
Alimentation électrique 230 V/50 Hz
Puissance absorbée, max. 780 W
Puissance absorbée, min. 470 W
Réservoir de récupération des conden-
sats
3,5 l
Poids 8,5 kg
Dimensions (hauteur x profondeur x
largeur)
525 x 200 x 445 mm
Distance minimale avec
les murs/objets
A : Haut : 90 cm
B : Dos : 40 cm
C : Latéral : 40 cm
D : Devant : 50 cm
Niveau de pression acoustique LpA (1
m ; selon DIN 45635-01-KL3)
45 dB (A)
910
8
11
12
13
14
15
16
17
18
19
21
21
22
2324
25
26
27
28
29
30
31
37
32
33
34
35
36
N° Désignation N° Désignation N° Désignation N° Désignation
8 Control Panel 16 H-Heat 24 L-Fan 32 Sensor 1
9 Fuse 2 17 Red 25 Yellow 33 Sensor 2
10 Fuse 1 18 Motor C 26 Motor A 34 Sensor 3
11 L-Heat 19 Black 27 Black 35 Sensor 4
12 Black 20 Black 28 Brown 36 Magnetswitch
13 Heater 21 Motor B 29 Red 37 Power PCB
14 Blue 22 Red 30 White
15 Red 23 Motor 31 H-Fan
