Operation Manual
Table Of Contents
- Sommaire
- Indications sur le manuel d’utilisation
- Normes de sécurité
- Informations sur l'appareil
- Transport et stockage
- 1. Mettez l'appareil hors service au moyen du bouton POWER (voir le chapitre Éléments de commande).
- 2. Attendez au moins 2 minutes que la ventilation soit coupée et que le voyant de fonctionnement (44) ne clignote plus.
- 3. Retirez seulement à ce moment la fiche d'alimentation de la prise secteur.
- 4. Videz le réservoir de récupération des condensats. Faites attention aux gouttes de condensat qui continuent de couler.
- 5. Attendez au moins 1 heure avant de continuer le transport ou les travaux de maintenance.
- 1. Installez l'appareil à la verticale après l'avoir transporté.
- Stockage
- Mise en service
- Utilisation
- Mise en marche de l'appareil
- 1. Veuillez vous assurer que le réservoir de récupération des condensats est vide et correctement installé. Dans le cas contraire, l'appareil ne fonctionnera pas !
- 2. Vérifiez si le filtre à air est correctement inséré dans l'appareil.
- 3. Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.
- 4. Allumez l’appareil avec le bouton POWER (46).
- 5. Sélectionnez le mode de fonctionnement avec la touche MODE (49).
- 6. Réglez la valeur de consigne de l'humidité relative au moyen de la touche HUMIDITY (48).
- 7. Sélectionnez le nombre d’heures de fonctionnement désiré avec la touche TIMER (47).
- Éléments de commande
- Mode de fonctionnement économique
- Mode de fonctionnement normal
- Fonctionnement déshumidification
- Minuterie d'arrêt
- Vidange du réservoir de récupération des condensats
- Évacuation externe des condensats via flexible
- 1. Retirez le réservoir de récupération des condensats comme illustré dans A.
- 2. Enlevez le capuchon de protection du raccord d'évacuation pour condensats à l'aide d'un tournevis plat, par exemple, comme illustré dans B.
- 3. Enlevez le bouchon du raccord d'évacuation pour condensat (illustration C).
- 4. Placez le bouchon sur l'écoulement du réservoir de récupération des condensats à l'intérieur de l'appareil (illustration C).
- 5. Raccordez un tuyau adapté au diamètre intérieur de 12 mm au raccord d'évacuation pour condensats (illustration B).
- Remarque :
- 6. Replacez le réservoir de récupération des condensats.
- 7. Conduisez le tuyau vers un orifice de vidange ou un récipient de collecte. Assurez-vous que le tuyau soit droit et qu'il ne se trouve jamais à une hauteur supérieure à l'orifice de vidange, afin de garantir un écoulement continu (illustration E)
- Mise hors service
- 1. Appuyez sur le bouton POWER (46).
- 2. Attendez environ 2 minutes que l'appareil arrête de fonctionner entièrement.
- 3. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 4. Débranchez le cordon uniquement une fois l'arrêt complet de l'appareil (après le temps d’inertie).
- 5. Videz le réservoir de récupération des condensats et essuyez-le à l'aide d'un chiffon sec. Faites attention aux gouttes de condensat qui continuent de couler.
- 6. Nettoyez l'appareil et notamment le filtre à air conformément aux indications figurant dans le chapitre Maintenance.
- 7. Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
- Mise en marche de l'appareil
- Défauts et pannes
- L'appareil ne fonctionne pas ou s'est éteint :
- L'appareil fonctionne, mais ne forme pas de condensats :
- L'appareil est bruyant ou il vibre, le condensat fuit :
- L'appareil est très chaud, il est bruyant ou il perd de puissance:
- Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?
- Maintenance
- Avant toute opération de maintenance
- 1. Ne touchez jamais la fiche d'alimentation les mains humides ou mouillées.
- 2. Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil !
- 3. Ne retirez pas le flotteur du réservoir de récupération des condensats.
- 4. Avant toute opération, attendez au moins 1 heure le refroidissement de l'appareil.
- Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- 1. Retirez le filtre à air (voir chapitre Nettoyage des entrées d'air et du filtre à air).
- 2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- 3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
- 4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.
- 5. Remettez le filtre à air en place.
- Nettoyage du carter et du réservoir de récupération des condensats
- Nettoyage des entrées d'air et du filtre à air
- Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Attention !
- Avant toute opération de maintenance
- Élimination des déchets
- Déclaration de conformité
FR Manuel d'utilisation – Déshumidificateur TTR 56 E 13

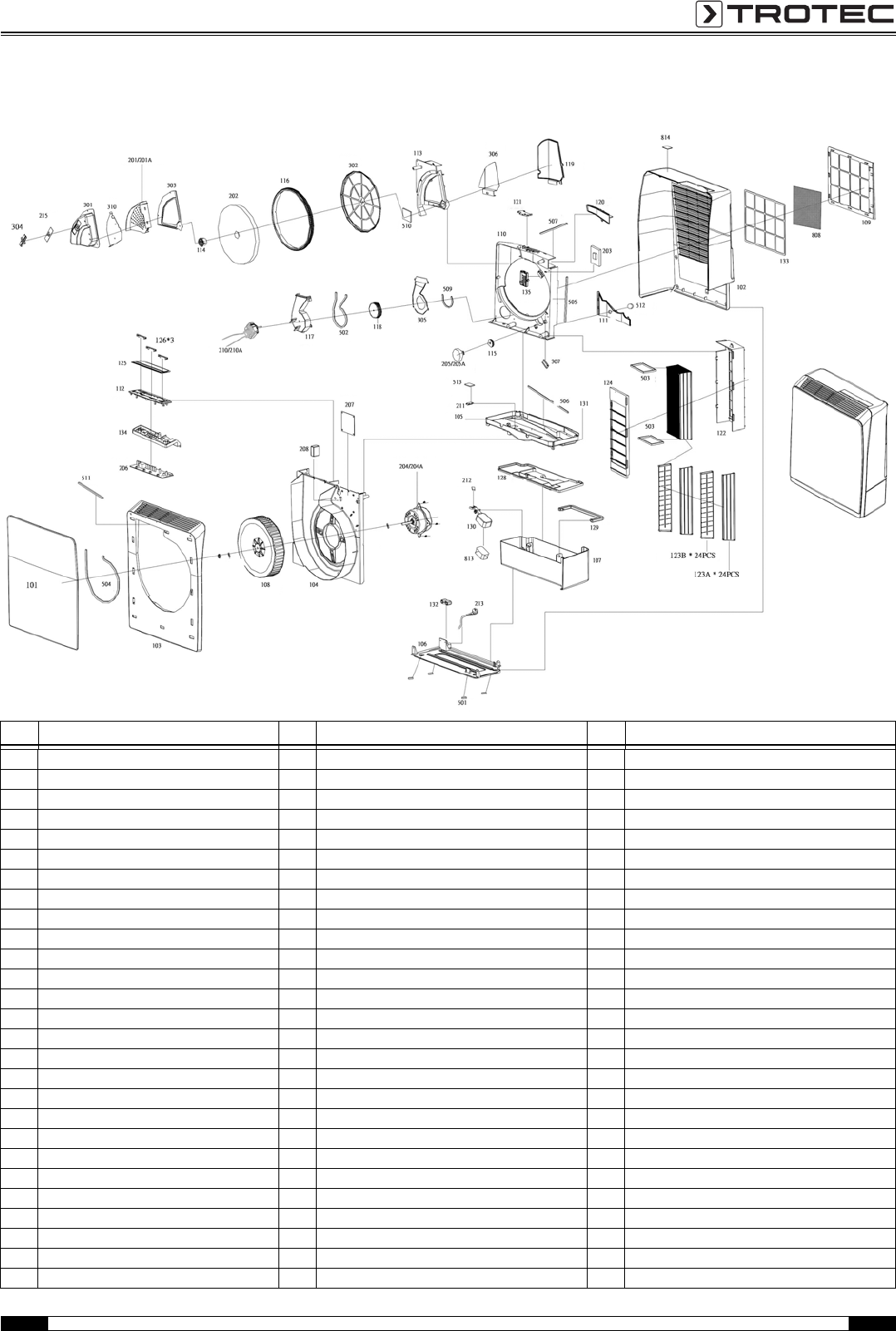

Nomenclature et liste des pièces de rechange
Remarque !
Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.
N° Pièce de rechange N° Pièce de rechange N° Pièce de rechange
101 front plate 128 cover for water tank 307 fixer for dehumidifying wheel
102 rear plate 129 handle for water tank 310 heater reflector 2
103 middle plate 130 float 501 foam for gasket
104 main wind funnel 131 rubber stopper 502 foam for s.wind funnel
105 middle spacer 132 wiring fixer 503 seal foam for heat exchanger box
106 bottom base 133 filter frame 504 seal foam for main wind funnel
107 water tank 134 water-proof cover for control panel 505 seal foam for heat exchanger
108 fan blade (big) 135 top cover for humidistat sensor 506 seal foam for heat exchanger
109 filter 201 heater 507 outlet seal foam for s.wind funnel
110 main fixture 202 dehumidifying wheel 509 seal foam for s.wind funnel & main fixture
111 intake cover for s.wind funnel 203 humidistat sensor 510 seal foam for s.wind funnel & heater frame
112 control panel 204 fan motor (big) 511 seal foam for front & middle plate
113 heater frame 205 synchronous motor 512 sealed foam for intake cover of s.wind funnel
114 dehumidifying wheel fixer 206 control pcb 513 sealed foam for magnetic switch
115 gear (small) 207 main p.c. board 601 screw set
116 gear (big) 208 fan motor capacitor 701 wire set
117 small wind funnel 210 fan motor (small) 801 carton box
118 fan blade (small) 211 magnetic switch 802 polyfoam - up
119 front plate for heater 212 magnet 803 polyfoam - down
120 outlet cover for s.wind funnel 213 power cord 804 rating label
121 sensor fixer 215 mica sheet for heater sensor 806 pvc bag for unit
122 heat exchanger cover 301 heater box 807 pvc bag for i/m
123A heat exchanger a (24pcs/1set) 302 fixer for dehumidifying wheel 808 active carbon filter
123B heat exchanger a (24pcs/1set) 303 cover for heater box 809 instruction manual
124 cover for heat exchanger box 304 heater sensor fixer 810 circuit diagram sticker
125 control panel cover 305 cover for s.wind funnel 813 float polyfoam
126 touch button 306 heater reflector 1
