Instructions

12
•
TRX-6
SISTEMA DE RADIO TRAXXAS TQ i
BATERÍA
+ Positivo
- Negativo
XL-5
HV
ESC

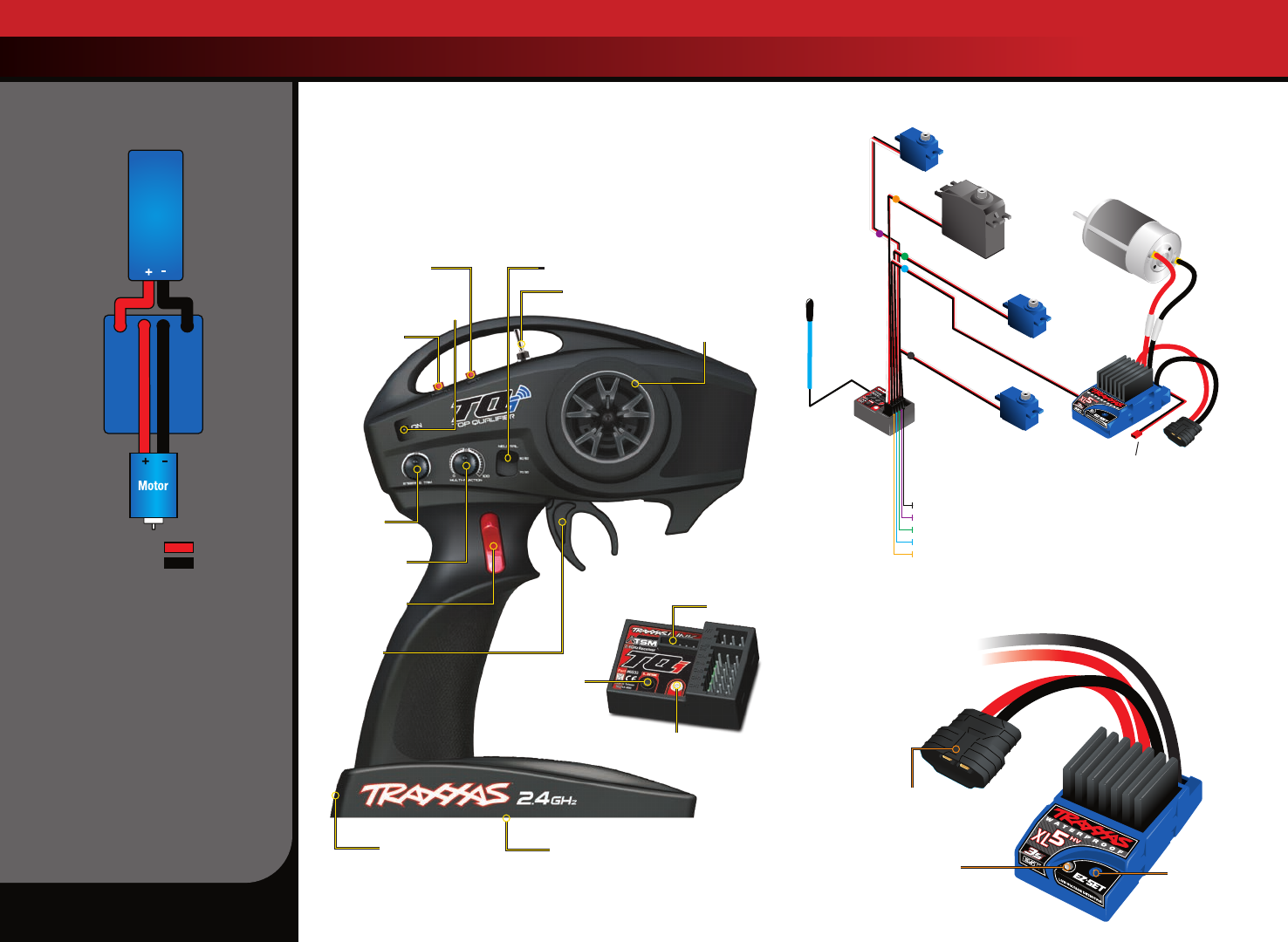

Diagrama de cableado
del XL-5 HV
Su modelo está equipado con el más nuevo transmisor de 2,4 GHz
Traxxas TQi con una memoria modelo Traxxas Link
™
. El transmisor
tiene cinco canales para controlar su aceleración, dirección, los
diferenciales delanteros y traseros de T-Lock y la transmisión de 2
velocidades. El receptor que se encuentra dentro del modelo tiene
5 canales de salida. Su modelo está equipado con cuatro servos y
un control de velocidad electrónico.
TRANSMISOR Y RECEPTOR
Nivel de
dirección
Perilla
multifunción
Gatillo de
velocidad
Interruptor
para cambios
(Canal 3)
Ajuste neutral del acelerador
Interruptor T-Lock (Canal 4)
Rueda de
dirección
Interruptor de
encendido
Compartimento para baterías
Botón Configurar
Botón Menú
Luz LED de estado
roja/verde
Consulte la página 33 para
obtener más información.
Botón
Conectar
Luz LED
Puerto de expansión
de sensor
**
** Puerto de sensor accesorio para usar con el módulo expansor de telemetría (consultar Traxxas.com
y los materiales incluidos para obtener más información).
CONTROL DE VELOCIDAD ELECTRÓNICO XL-5 HV
DIAGRAMA DE CABLEADO DEL MODELO
Conector de alta corriente
Traxxas (macho)
a la batería
Hacia el
motor
Luz LED
Botón EZ-Set
V/T - Puerto de sensor de temperatura/voltaje
†
RPM - Puerto de sensor de RPM
†
BATT/
CH5 - Batería/Canal 5
CH4 - Canal 4
CH3 - Canal 3
CH2 - Control de velocidad
CH1 - Servo de dirección
CH1 - Canal 1*
*No se utiliza
†
Puertos de sensor accesorio para ser utilizado únicamente con sensores opcionales
de voltaje, temperatura y RPM (el sensor de RPM no es compatible).
Antena
Motor
(Titan
®
550)
Canal 2
Control de
velocidad
electrónico
XL-5 HV
Canal 1
Steering Servo
Canal 3
Cambiar servo
Canal 4
Servo T-Lock
delantero
Canal 5
Servo T-Lock
intermedio y
trasero
Hacia el
accesorios de
iluminación
