G005192
1
2
3
4
5
6
7

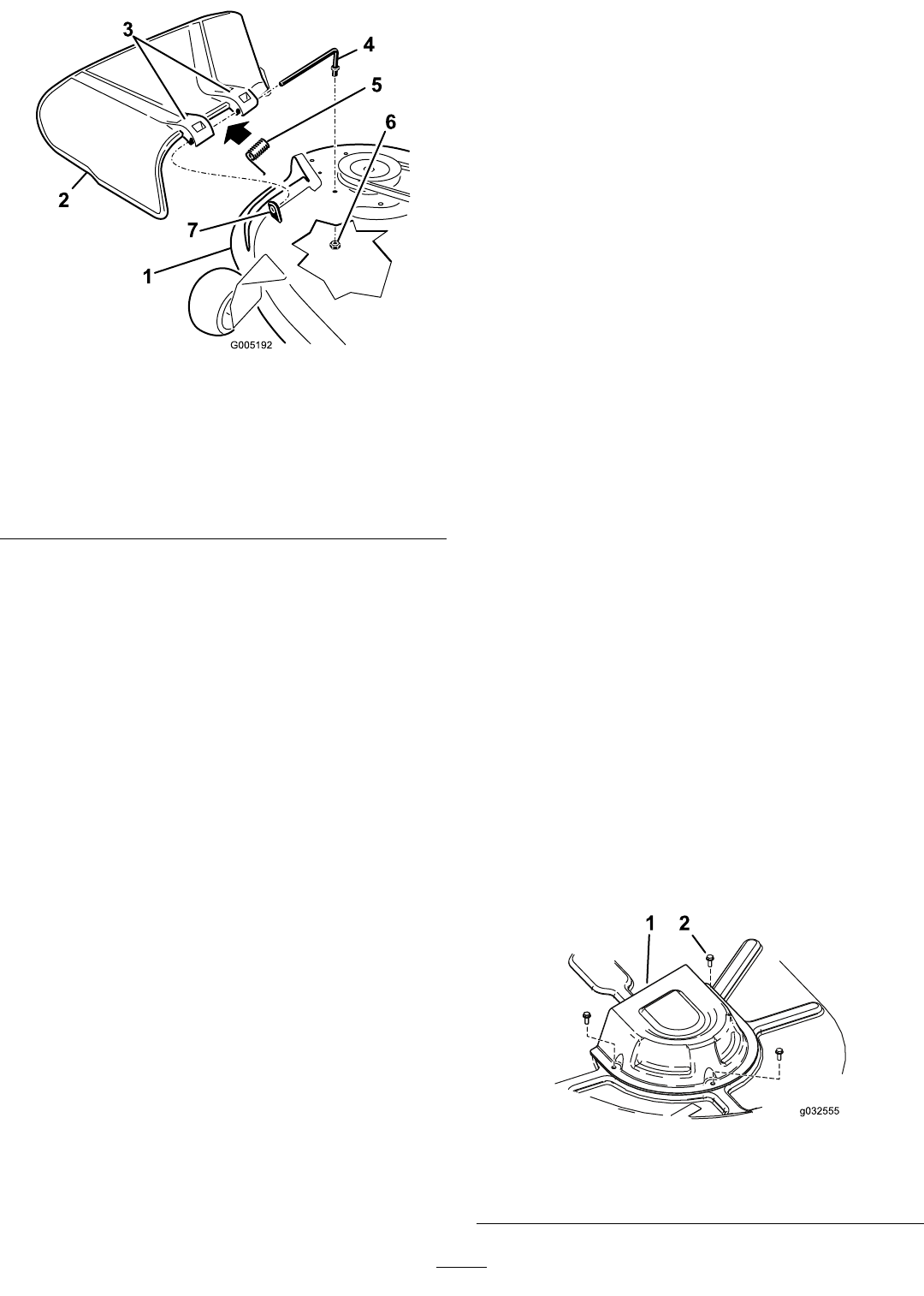

107-cm-Mähwerk
1.Mähwerk5.Feder
2.Ablenkblech
6.Mutter(3/8")
3.Grasablenkblech-
Halterung
7.KurzerVorsprung
4.Stange
2.SchiebenSiedieStangeausdemkurzen
Abstandsbolzen,derFederunddemAblenkblech(Bild
65undBild66).
3.EntfernenSiedefekteoderabgenutzteAblenkbleche.
4.MontierenSiedasAblenkblech(Bild65undBild66).
5.SchiebenSiedieStangemitdemgeradenEndedurch
diehintereAblenkblechhalterung.
6.SetzenSiedieFedermitdenEnddrähtennachuntenauf
dieStangeundzwischendieAblenkblechhalterungen.
7.SchiebenSiedieStangedurchdiezweiteHalterungam
Grasablenkblech(Bild65undBild66).
8.SetzenSiedieStangevorneamAblenkblechinden
kurzenVorsprungamMähwerk.
9.BefestigenSiedashintereStangenendemiteiner
Mutter(3/8")amMähwerk,wieinBild65undBild
66abgebildet.
Wichtig:DasAblenkblechmussinder
abgesenktenStellungunterFederdruck
stehen.HebenSiedasAblenkblechhoch,um
nachzuprüfen,obesvollständigindieabgesenkte
Stellungzurückspringt.
Wartendes
Mähwerkriemens
WartendesMähwerk-
Treibriemens
PrüfendesRiemens
Wartungsintervall:Alle25Betriebsstunden—Untersuchen
SiedieTreibriemenaufVerschleißund
Risse.
PrüfenSiedieRiemenaufRisse,zerfransteRänder,
VersengungsanzeichenundirgendwelcheanderenDefekte.
TauschenSiebeschädigteRiemenaus.
AustauschendesMähwerk-
Treibriemens
DasQuietschendesRiemens,wennersichdreht,das
SchlüpfenderMesserbeimMähen,zerfransteRänder,
VersengenundRisse–diesallessindHinweiseaufeinen
abgenutztenMähwerk-Treibriemen.TauschenSieden
Mähwerk-Treibriemenaus,wennSieeinendieserUmstände
feststellen.
1.StellenSiedieMaschineaufeinerebenenFlächeab
undkuppelnSiedenZapfwellenantriebsschalteraus.
2.SchiebenSiedieFahrantriebshebelnachaußenindie
PARK-Stellung,stellenSiedenMotorab,ziehenSieden
SchüsselabundverlassenSieerstdenSitz,wennalle
beweglichenTeilezumStillstandgekommensind.
3.LösenSiedieunterenzweiSchrauben,mitdenendie
MähwerkabdeckungamMähwerkbefestigtist,siehe
LösenderMähwerkabdeckung(Seite28).
4.StellenSiedieSchnitthöheaufdieniedrigste
Schnitthöhe(38mm)ein.
5.EntfernenSiedieAbdeckungenderRiemenscheibe
ab(Bild67).
NurModellemit107-cm-Mähwerk
1.Abdeckung
2.Schraube
46
