Operation Manual

G014634
1
2
3

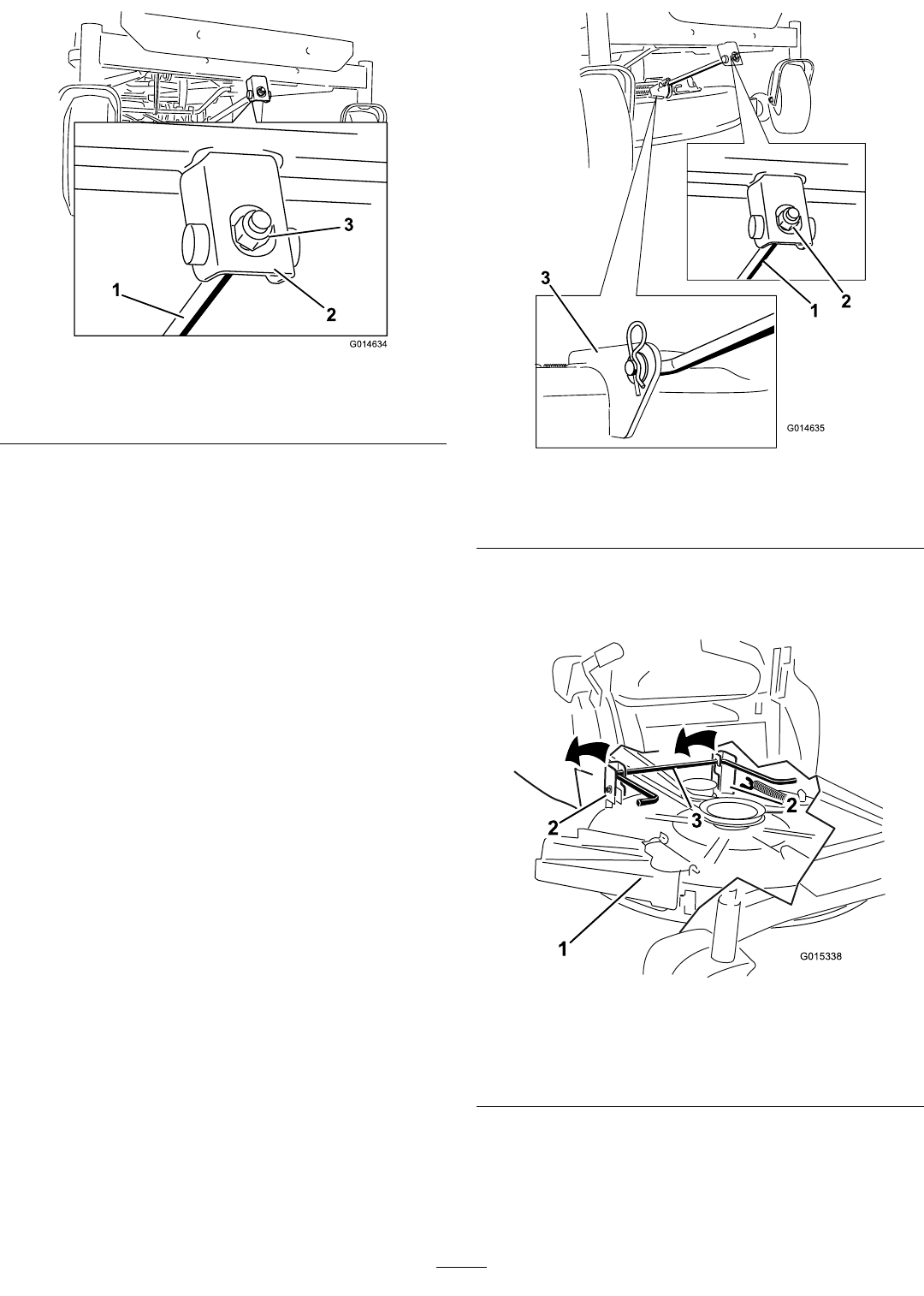

1.Einstellstange
3.Sicherungsmutter
2.Einstellblock
7.ZiehenSiedieEinstellmutterfest,umdieVorderseite
desMähwerksanzuheben.
8.LockernSiedieEinstellmutter,umdieVorderseitedes
Mähwerksabzusenken.
9.ÜberprüfenSienachdemEinstellenerneutdie
NeigunginLängsrichtung.StellenSiedieMutterein,
bisdievordereMesserspitzeum1,6mmbis7,9mm
tieferliegtalsdiehintereMesserspitze(Bild59).
10.WenndieNeigunginLängsrichtungrichtigist,prüfen
SiedieseitlicheNivellierungdesMähwerksnoch
einmal,sieheSeitlichesNivellieren(Seite42).
EntfernendesMähwerks
1.StellenSiedieMaschineaufeinerebenenFlächeab
undkuppelnSiedenZapfwellenantriebsschalteraus.
2.SchiebenSiedieFahrantriebshebelnachaußenindie
PARK-Stellung,stellenSiedenMotorab,ziehenSieden
SchüsselabundverlassenSieerstdenSitz,wennalle
beweglichenTeilezumStillstandgekommensind.
3.SenkenSiedenSchnitthöhenhebelinseineniedrigste
Stellungab.
4.LösenSiedieunterenzweiSchrauben,mitdenendie
MähwerkabdeckungamMähwerkbefestigtist,siehe
LösenderMähwerkabdeckung(Seite28).
5.EntfernenSiedenSplintvondervorderenStützstange
undnehmenSiedieStangeausderMähwerkhalterung
(Bild62).
Hinweis:LassenSiedieVorderseitedesMähwerks
vorsichtigaufdenBodenab.
G014635
1
2
3
1.VordereStützstange
3.Mähwerkhalterung
2.Sicherungsmutter
6.HebenSiedasMähwerkunddieHängeproleüber
diehintereHubstangeundsenkenSiedasMähwerk
vorsichtigaufdenBodenab(Bild63).
G015338
2
2
3
1
2
2
3
MähwerkemiteinemMesser
1.Mähwerk3.HintereHubstange
2.Hängeprol
44
