7.LösenSiedieseitlicheKlemmmutter.
8.DrehenSiediehintereMutter,umdielinkeSeitedes
Mähwerksanzuhebenoderabzusenken(Bild58).
Hinweis:DrehenSiediehintereMutternachrechts,
umdasMähwerkanzuheben,odernachlinks,umes
abzusenken.

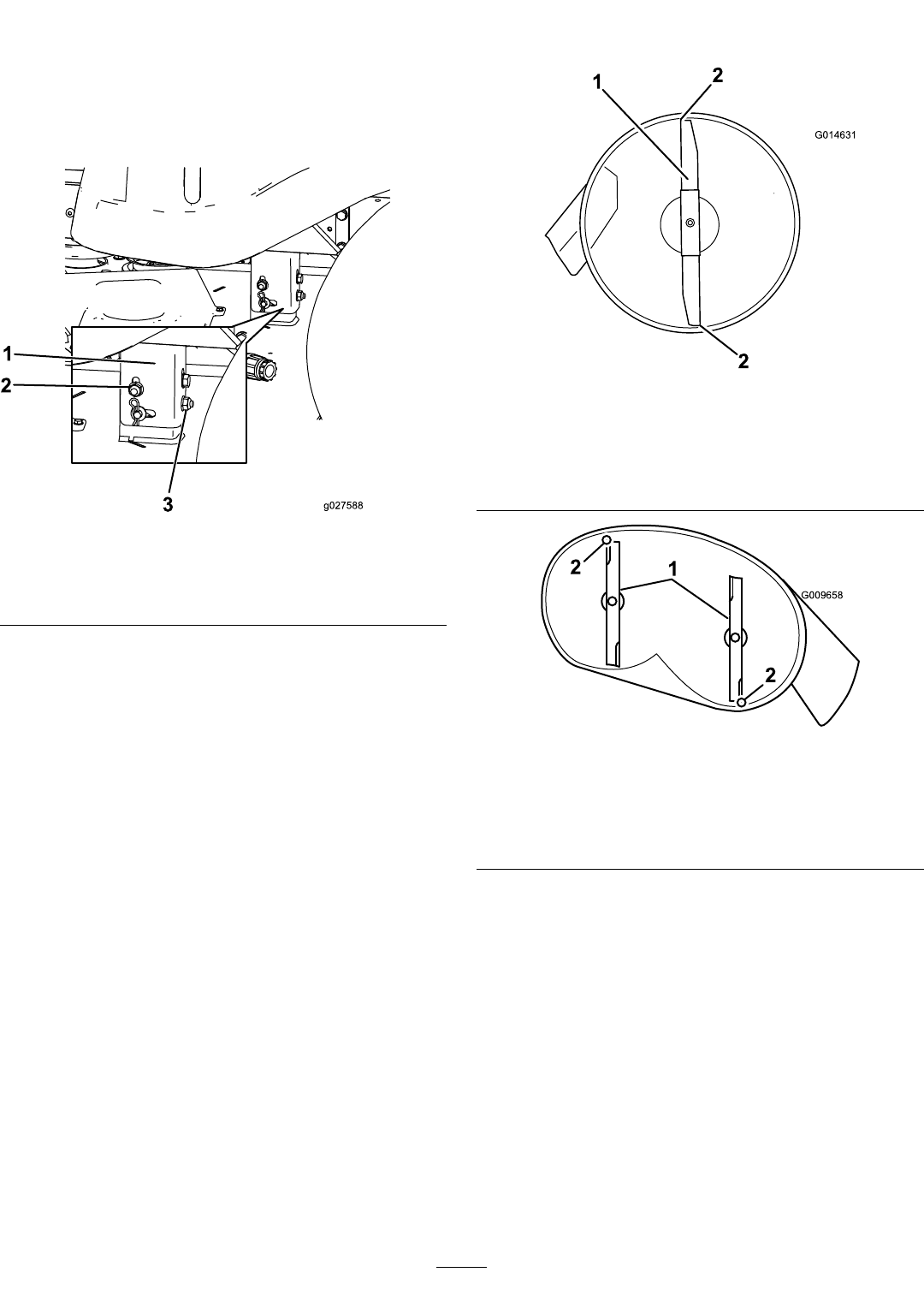

1.Hängeprol3.HintereSicherungsmutter
2.SeitlicheSicherungsmut-
ter
9.PrüfenSiedieEinstellungeninQuerrichtungerneut.
Hinweis:WiederholenSiedieseSchritte,bisdie
Werterichtigsind.
10.PrüfenSiedieSchnittmesserneigunginLängsrichtung,
umdasMähwerkzunivellieren,sieheEinstellender
SchnittmesserneigunginLängsrichtung(Seite43).
EinstellenderSchnittmesserneigungin
Längsrichtung
PrüfenSiedieSchnittmesserneigunginLängsrichtung
jedesMal,wennSiedasMähwerkeinbauen.Wenndie
VorderseitedesMähwerksmehrals7,9mmtieferliegtals
dasMähwerkheck.
1.StellenSiedieMaschineaufeinerebenenFlächeab
undkuppelnSiedenZapfwellenantriebsschalteraus.
2.SchiebenSiedieFahrantriebshebelnachaußenindie
PARK-Stellung,stellenSiedenMotorab,ziehenSieden
SchüsselabundverlassenSieerstdenSitz,wennalle
beweglichenTeilezumStillstandgekommensind.
3.StellenSiedenSchnitthöhenhebelaufdiemittlere
Stellung.
Hinweis:PrüfenSiedieseitlicheMessernivellierung
undstellenSieesggf.ein;sieheSeitlichesNivellieren
(Seite42).
4.DrehenSiedieMesservorsichtig,sodasssiein
Längsrichtungzeigen(Bild59undBild60).
G014631
1
2
2
MähwerkemiteinemMesser
1.MesserinLängsrichtung
2.MessenSieandieserStellevonderMesserspitzebiszu
ebenenFläche.
G009658
1
2
2
MähwerkemitzweiMessern
1.MesserinLängsrichtung
2.MessenSieandieserStellevonderMesserspitzebiszu
ebenenFläche.
5.MessenSiezwischenderMesserspitzevorneund
hintenundderebenenFläche(Bild59).
Hinweis:StellenSiedievordereSicherungsmutter
ein,wenndievordereMesserspitzenichtum1,6mm
bis7,9mmtieferalsdiehintereist.
6.DrehenSiefürdasEinstellenderSchnittmesserneigung
inLängsrichtungdieEinstellmuttervorneamMähwerk
(Bild61).
43
