UmstellenaufSeitenauswurf
Modellemit107-cm-Mähwerken
DasMähwerkunddieSchnittmesser,diemitdieserMaschine
ausgeliefertwurden,sindfüroptimalesMulchenund
Seitenauswurfentworfen.
EntfernenSiedieAuswurfabdeckung
fürdenSeitenauswurf
1.StellenSiedieMaschineaufeinerebenenFlächeab
undkuppelnSiedenZapfwellenantriebsschalteraus.
2.SchiebenSiedieFahrantriebshebelnachaußenindie
PARK-Stellung,stellenSiedenMotorab,ziehenSieden
SchüsselabundverlassenSieerstdenSitz,wennalle
beweglichenTeilezumStillstandgekommensind.

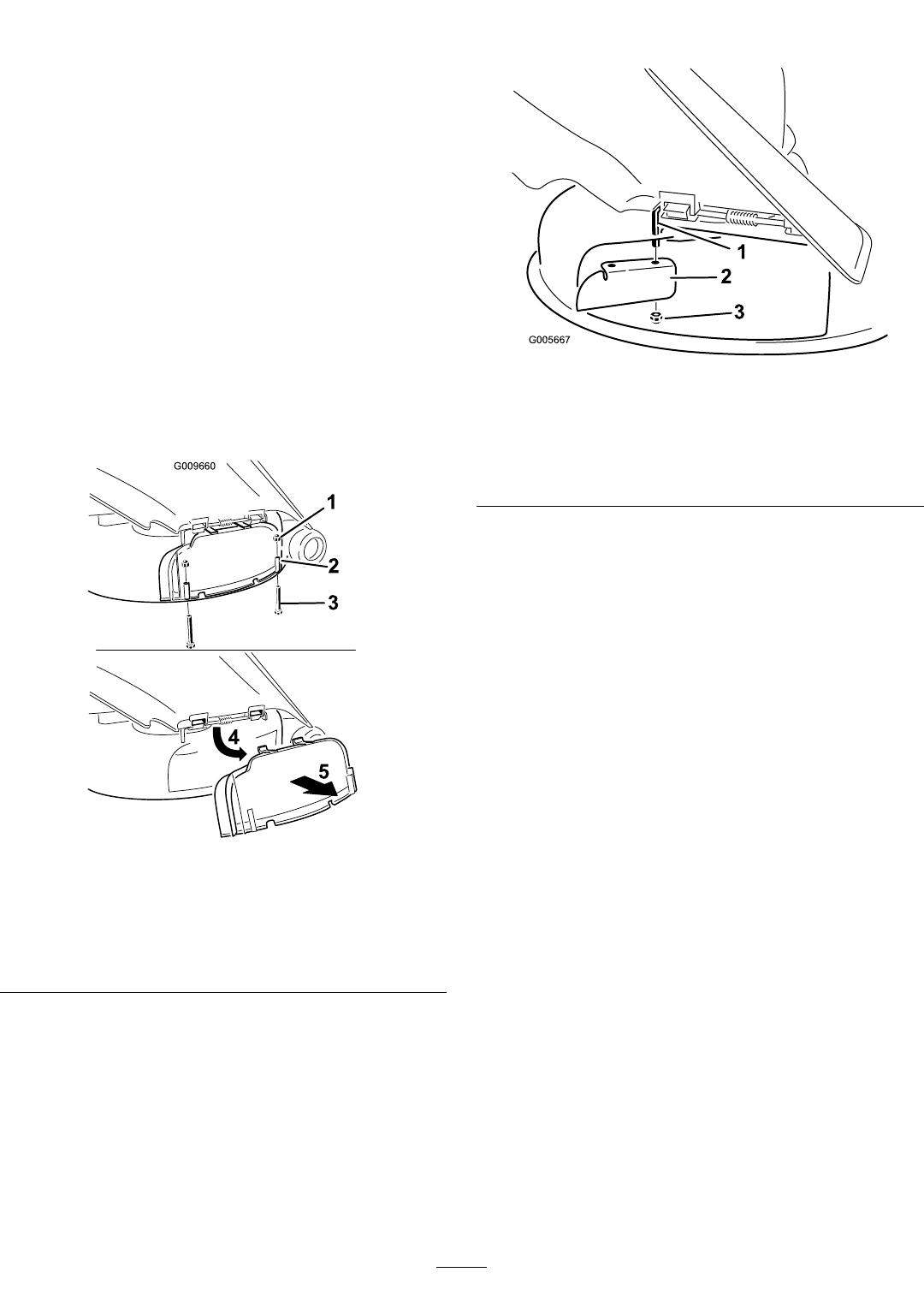

3.EntfernenSiediezweiSchraubenundMuttern,mit
denendieAbdeckungdesAuswurfkanalsamMähwerk
befestigtist(Bild22).
G009660
1
2
3
4
5
1.Mutter(1/4")4.DrehenSiedieAbdeckung
nachoben.
2.Auswurfkanalabdeckung5.EntfernenSiedie
Abdeckung.
3.Schraube(¼"x2½")
4.EntfernenSiedieAuswurfabdeckung.
5.HebenSiedasGrasablenkblechanundermitteln
SiedieSicherungsmutteranderGelenkstangedes
Ablenkbleches.
6.EntfernenSiedievorhandenedünneMutter(3/8").
7.MontierenSiedasVersatzablenkblechanderfrei
liegendenGelenkstange(Bild23).
Hinweis:BefestigenSiedasAblenkblechmitder
vorhandenendünnenMutter(3/8")amMähwerk.
Hinweis:DasVersatzablenkblechndenSieinden
losemitgeliefertenTeilen.
G005667
1
2
3
1.Gelenkstange
3.VorhandenedünneMutter
(3/8").
2.Versatzablenkblech
(ursprünglichmitder
Maschinegeliefert)
8.ZiehenSiedieBefestigungenauf7-9N-man.
9.SenkenSiedasGrasablenkblechüberdie
Auswurfkanalöffnungab.
Wichtig:AchtenSiedarauf,dassdasMähwerk
einGrasablenkblechmitScharnierhat,das
SchnittgutzurSeiteundnachuntenaufdenRasen
lenkt,wennSiedenSeitenauswurfverwenden.
MontierenderAuswurfkanalabdeckung
fürdasMulchen
1.StellenSiedieMaschineaufeinerebenenFlächeab
undkuppelnSiedenZapfwellenantriebsschalteraus.
2.SchiebenSiedieFahrantriebshebelnachaußenindie
PARK-Stellung,stellenSiedenMotorab,ziehenSieden
SchüsselabundverlassenSieerstdenSitz,wennalle
beweglichenTeilezumStillstandgekommensind.
3.EntfernenSiedasVersatzablenkblechvomMähwerk
(Bild23).
4.HebenSiedasAblenkblechanundschiebendie
ZungenobenanderAuswurfkanalabdeckungunterdie
HaltestangedesAblenkblechs.
5.DrehenSiedieAbdeckungdesAuswurfkanalsnach
untenüberdieÖffnungundaufdieuntereLippedes
Mähwerks(Bild24).
24
