Installation Instructions

3319-852


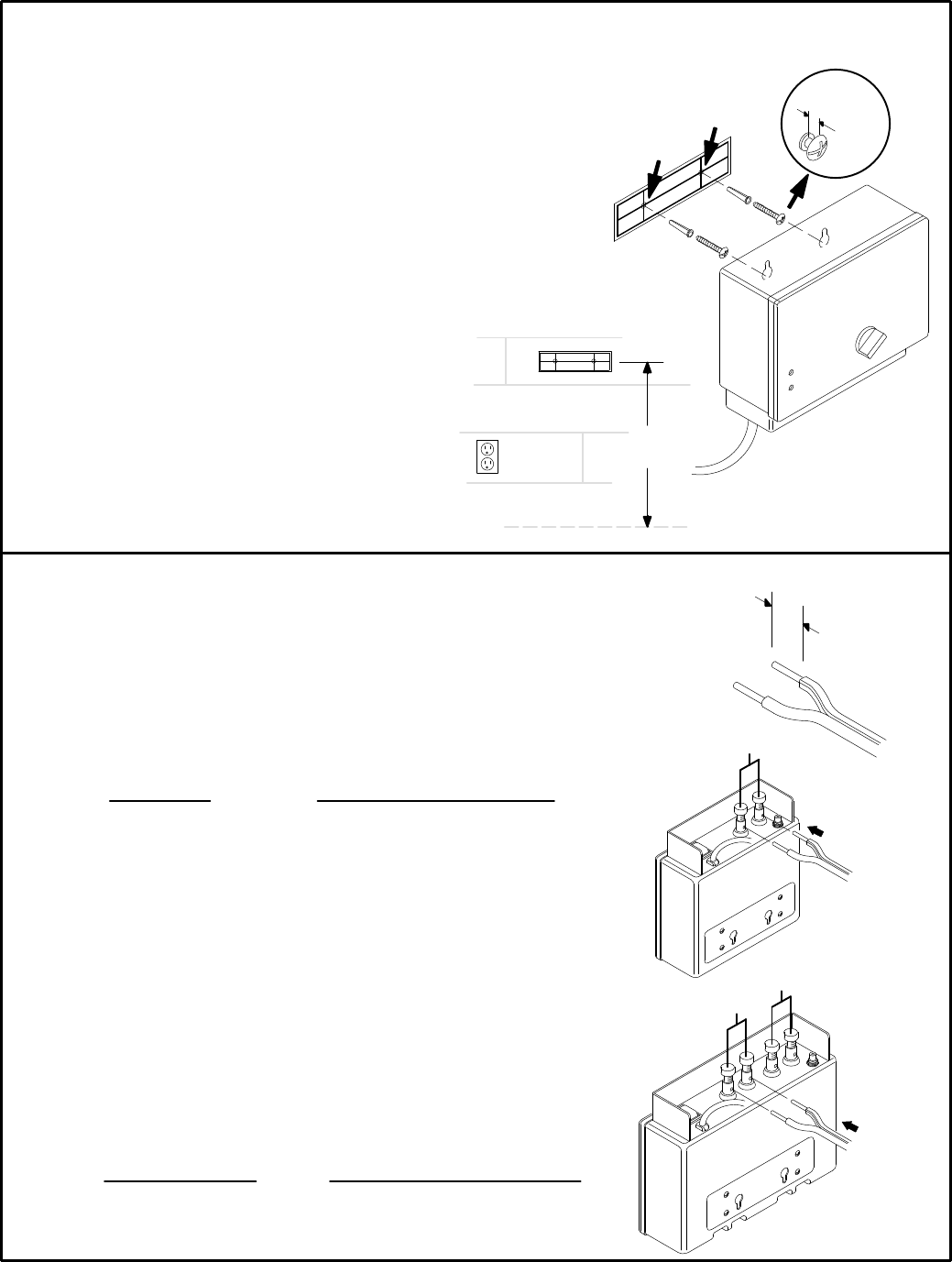

INSTALL POWER BOX MOUNTING SCREWS
1/8”
3,18mm
1. Select location near 120 volt covered GFCI outlet “A.”
2. Use template and mark holes (minimum
12”–30cm off the ground) “B.”
3. Drill holes “C” (3/16” dia.–4.76mm).
4. Install anchors and screws “D”.
B.
C.
D.
C.
D.
A.
12”
1 inch
25,4mm
1. Remove insulation from main cable “A”, if required.
2. Loosen circuit screws “B”.
Note: Identify your power box (250, 400 or 600 watts).
3. Insert wire “C” and tighten circuit screws “B”.
4. Extra circuit “D” for additional lights.
A.
250 Watt
400/600 Watt
B.
C.
D.
B.
C.
Always install this circuit first to assure lights
work properly.
IMPORTANT:
Power Box
250 Watt 250 Watts
400 Watt 200 Watts
600 Watt 300 Watts
Maximum Load Per Circuit
CONNECT MAIN CABLE TO POWER BOX
30cm
MISE EN PLACE DES VIS D’ACCROCHAGE
DU COFFRET
1. Choisir l’emplacement près d’une prise étanche GFCI de 120 V (A).
2. A l’aide du gabarit, marquer l’endroit des trous, au moins
30 cm (12”) au-dessus du sol (B).
3. Percer deux trous de 3/16“ de diamètre (4,76 mm).
4. Insérer les chevilles et les vis (D).
1. Dénuder l’extrémité du câble principal si nécessaire (A).
2. Desserrer les vis de connexion (B).
3. Insérer le fil (C) dans les trous et serrer les vis de connexion (B).
Toujours utiliser d’abord le circuit B pour s’assurer que les
lampes fonctionnent correctement.
4. Le second circuit (D) permet la connexion de lampes
supplémentaires.
IMPORTANT:
Coffret électrique
250 W 250 W
400 W 200 W
600 W 300 W
Charge maximum par circuit
CONNEXION DU CÂBLE PRINCIPAL AU COFFRET
Remarque: identifier le type de coffret utilisé (250, 400 ou 600 W).
