Installation Instructions

3319-863 REV A

   

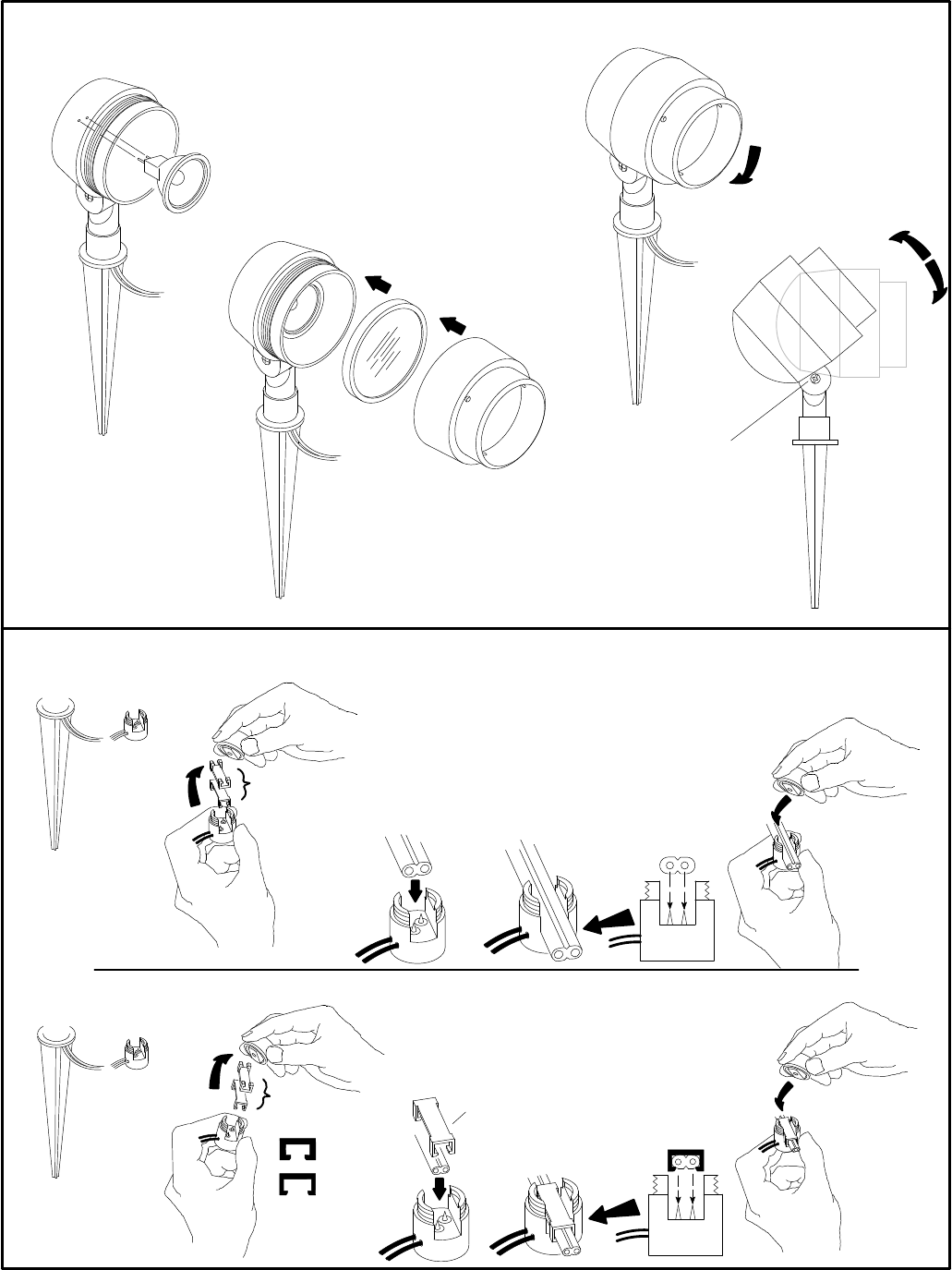

Replacement bulb:
Install
Tighten
Push In
4
5
6
Adjusting Light
Loosen to adjust,
then tighten.
Note: Hold bulb with soft cloth.
Toro Model No. 52663
1
2
3
Disassemble
Tighten Cap
3
Tighten Cap
Install
2
Install
1
Disassemble
Not used
+
12 Gauge Wire Connection
14 and 16 Gauge Wire Connection
Note: two
widths
+
Use snug
fitting
retainer
Connecting light to main cable
Enfoncer
Rmq: tenir l’ampoule à l’aide
d’un chiffon doux.
Ampoule de rechange:
Modèle Toro no 52663
Visser
Orienter
Desserrer pour régler,
puis resserrer
Monter
Serrer le
capuchon
Serrer le
capuchon
Monter
Monter
Non utilisé
Démonter
Démonter
Connexion sur câble de calibre 12
Connexion de la lampe au câble principal
Connexion sur câble de calibre 14 ou 16
Utiliser le
plus ajusté
Rmq:
2 largeurs
différentes
