Figure38

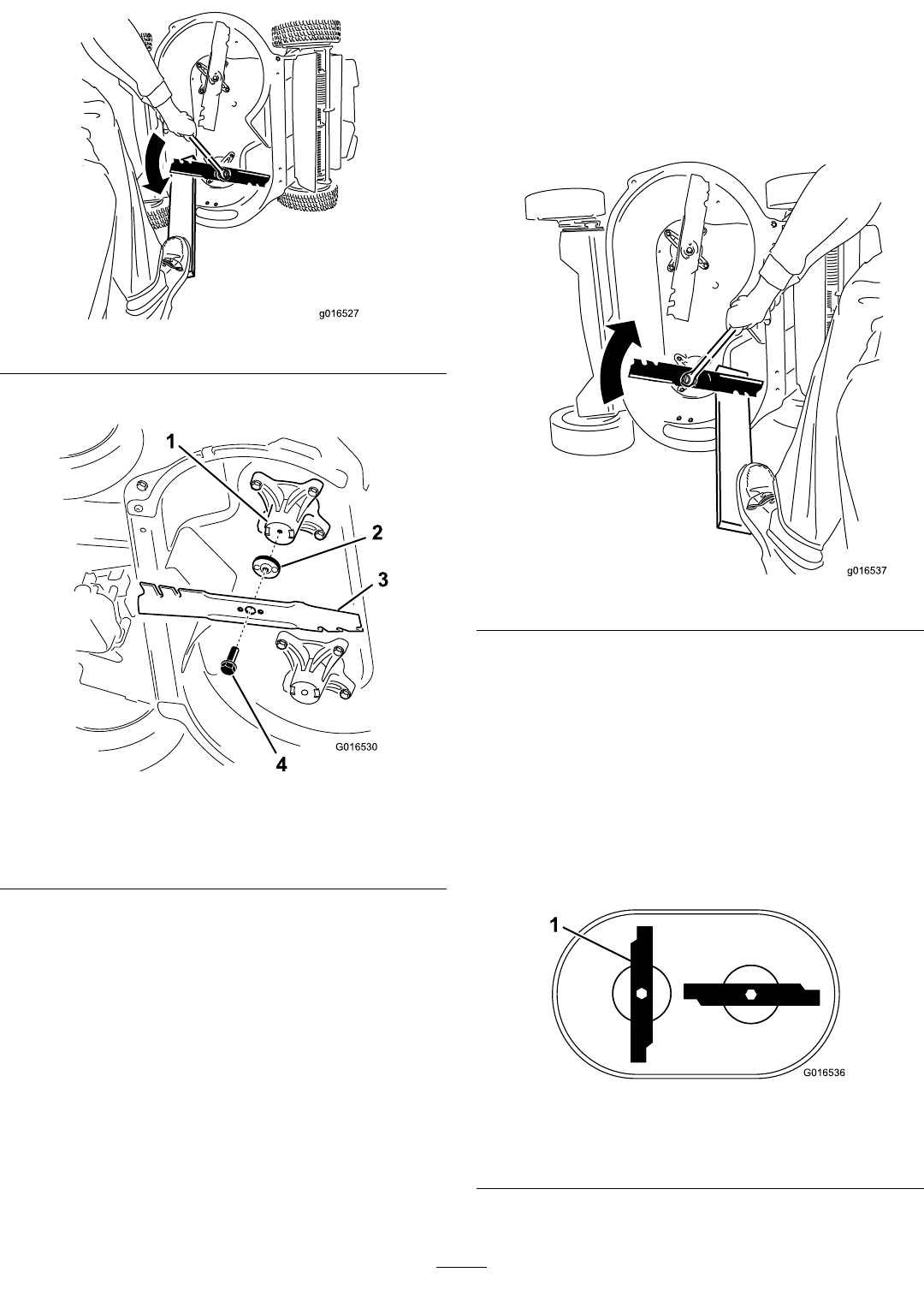

2.DéposezchaquelamecommemontréàlaFigure39.
G016530
1
2
3
4
Figure39
1.Axe(2)3.Lame(2)
2.Dispositifd'entraînement
deslames(2)
4.Boulondelame(2)
3.Contrôlezl'étatetl'usuredesgoupillessurlesdispositifs
d'entraînementdeslames.
Posedeslames
1.Montezlapremièrelamedesortequ'ellesoit
horizontale,etreposeztouteslesxations,comme
montréàlaFigure39.
Remarque:Serrezleboulonàlamain.
Important:Lesextrémitésrelevéesdeslames
doiventêtredirigéesverslamachine.Assurez-vous
d'emboîterlespartiesenreliefdechaquedispositif
d'entraînementdeslamesdanslescreuxdelatête
del'axecorrespondant,etd'emboîterlesgoupilles
del'autrecôtédechaquedispositifd'entraînement
danslestrousdelalamecorrespondante.
2.Immobilisezchaquelameàl'aided'uneplancheet
tournezleboulondelamedanslesenshoraireau
moyend'uneclédynamométriquecommemontréàla
Figure40;serrezchaqueboulondelameà82N·m.
g016537
Figure40
Important:Unboulonvisséà82N·mesttrès
serré.Appuyezdetoutvotrepoidssurlaclé
dynamométriqueandeserrerfermementle
boulon.Ilestpratiquementimpossibledetrop
serrerceboulon.
3.Tournezlalameinstalléed'1/4detourjusqu'àce
qu'ellesoitàlaverticale,puismontezl'autrelamedela
mêmemanière(voirl'opération1).
Remarque:Leslamesdoiventêtreperpendiculaires
etformerun«T»inversé,commemontréàlaFigure
41.
1
G016536
Figure41
1.Lame(2)
4.Serrezladeuxièmelame;voirl'opération2.
