Operation Manual

7
5. Schuif de uiteinden van het bovenste deel van de
handgreep op het onderste deel van de handgreep zodat
beide delen in elkaar vallen (Fig. 2).
1
m-4204
3
4
2
5

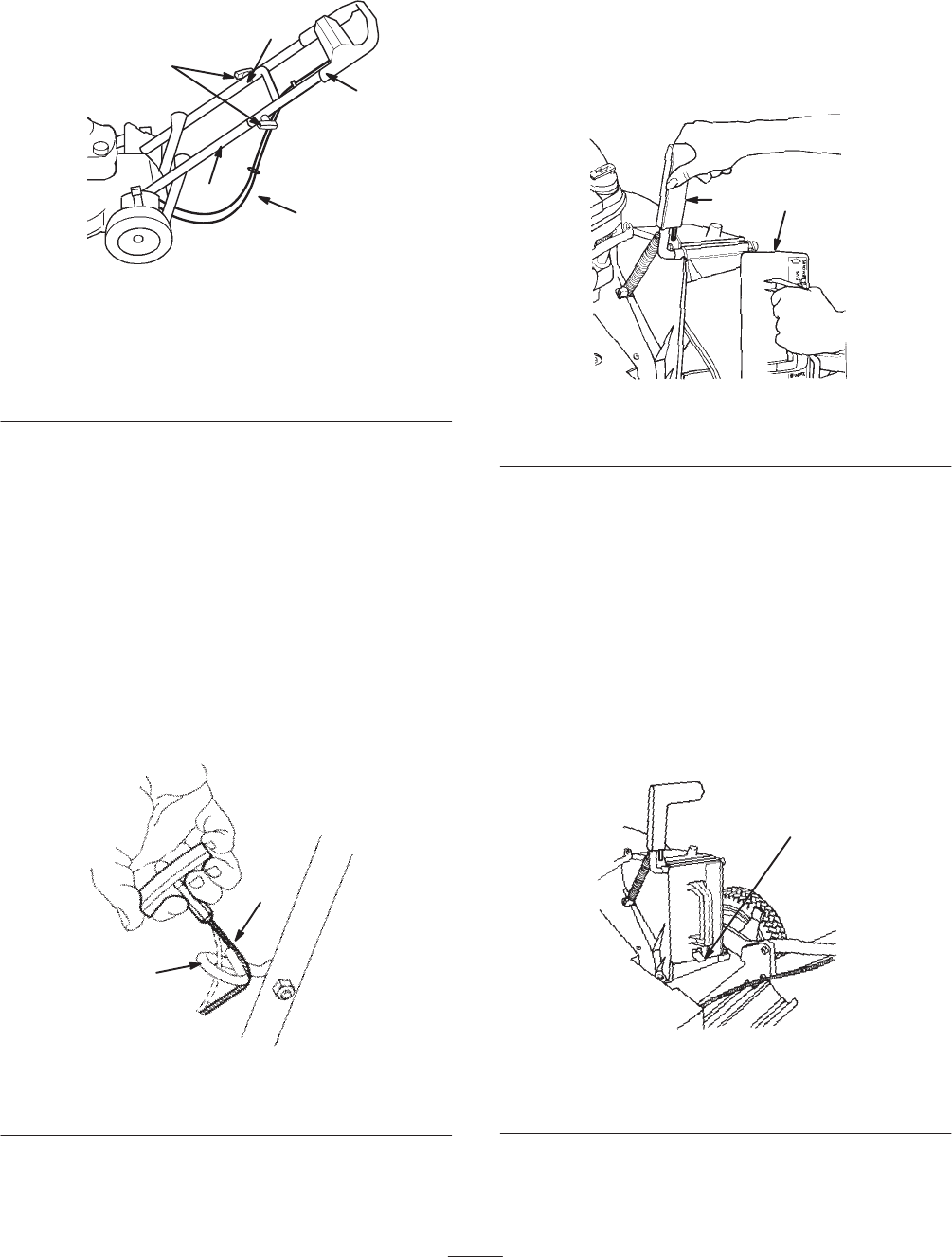

Figuur 2
1. Knoppen
2. Geprofileerde
handgreepbout (2)
3. Bovenste deel van
handgreep
4. Onderste deel van
handgreep
5. Kabels
6. Zorg ervoor dat de kabels onder en achter het onderste
deel van de handgreep lopen, zoals wordt getoond in
Figuur 2.
7. Bevestig het bovenste deel van de handgreep aan het
onderste deel van de handgreep met behulp van de twee
geprofileerde handgreepbouten en de twee knoppen
(Fig. 2).
Het startkoord plaatsen
Trek het startkoord door de koordgeleider op de handgreep
(Fig. 3).
210
2
1
Figuur 3
1. Koordgeleider 2. Startkoord
De afsluiter van de
afvoertunnel monteren
1. Zet de motor af en wacht totdat alle bewegende delen
tot stilstand gekomen zijn.
2. Open het afvoerdeurtje door dit naar achteren te
bewegen (Fig. 4).
1914
1
2
Figuur 4
1. Handgreep afvoerdeurtje 2. Afsluiter van afvoertunnel
3. Houd de handgreep van het afvoerdeurtje vast om te
voorkomen dat het veerdeurtje dichtslaat terwijl u de
afsluiter van de afvoertunnel monteert.
4. Draai de afsluiter een stukje naar rechts als u deze
monteert (Fig. 4).
Opmerking: Let erop dat de pijl op de sticker van de
afsluiter omhoog wijst.
5. Druk de afsluiter helemaal naar binnen totdat de
veerklem op de onderkant van de afsluiter vastklikt op
zijn plaats (Fig. 5).
1915
1
Figuur 5
1. Veerklem
6. Laat de handgreep van het afvoerdeurtje los om de
bovenkant van de afsluiter vast te zetten.
