Gevaar
Bij het afstellen van de maaihoogtehendels kunnen
uw handen in aanraking komen met een bewegend
mes. Dit kan ernstig lichamelijk letsel veroorzaken.
• Zet de motor af en wacht tot alle bewegende
delen tot stilstand gekomen zijn voordat u de
maaihoogte instelt.
• Geen vingers onder de maaikast steken bij het
instellen van de maaihoogte.
1. Zet de motor af en wacht totdat alle bewegende delen
tot stilstand gekomen zijn.
2. Rijd de maaimachine op het gras, stop zodra het
SmartWheel symbool op één van de achterwielen
rechtop staat (Fig. 11).
3. Vergelijk de punten van de grassprieten met de letter op
het SmartWheel. De letter op het SmartWheel die
overeenkomt met de punten van de grassprieten geeft de
juiste maaihoogte aan.
4. Druk de maaihoogtehendel tegen het wiel en zet deze in
de instelling met de corresponderende letter op de
maaikast (Fig. 12).
A
B
D
EC
1
A = 25 mm
B = 38 mm
C = 51 mm
D = 64 mm
E = 76 mm
788

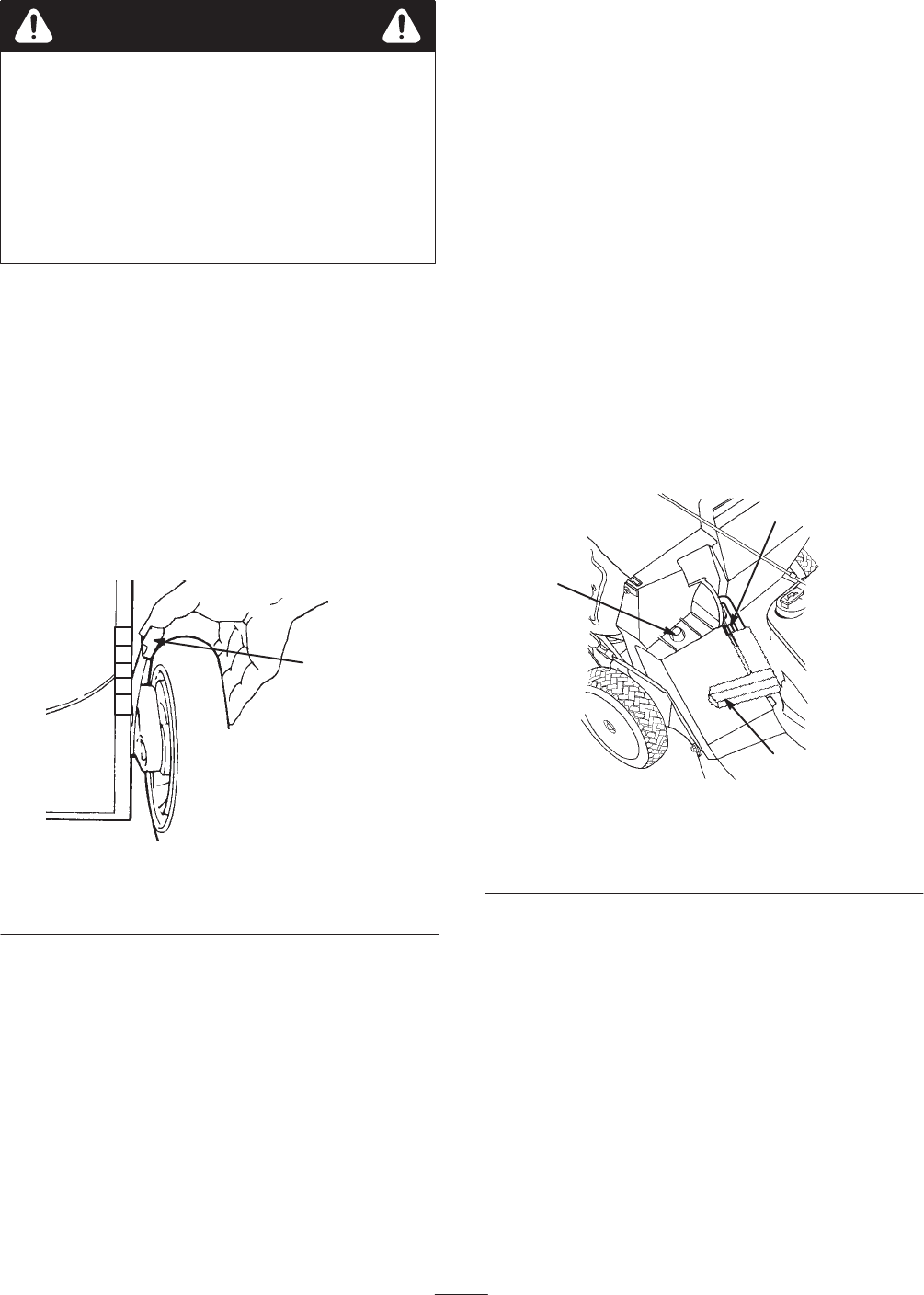

Figuur 12
1. Maaihoogtehendel
Opmerking: Om de instelling te vergemakkelijken, kunt u
de maaikast optillen, zodat het wiel vrij van de grond komt.
Plaats uw vingers niet onder de maaikast als u de machine
optilt.
5. Controleer of de pen op de maaihoogtehendel in de
sleuf in de maaikast zit.
6. Zorg ervoor dat alle wielen dezelfde instelling (letter)
hebben.
Opmerking: De voorwielen kunnen worden ingesteld tot
13 mm. Zet de maaihoogtehendel voorbij stand A en laat de
pen in de sleuf in de behuizing vallen.
De graszak gebruiken
U zult soms de graszak willen gebruiken om lang gras, dik
gras of bladeren in op te vangen.
De graszak monteren
1. Zet de motor af en wacht totdat alle bewegende delen
tot stilstand gekomen zijn.
2. Zorg ervoor dat de handgreep van het afvoerdeurtje
helemaal naar voren staat en de pen vastzit in de
grendel (Fig. 13).
1912
1
2
3
Figuur 13
1. Zakframe op steunstang
2. Pen vast in grendel
3. Handgreep helemaal naar
voren en afvoerdeurtje
gesloten
3. Schuif de opening in het zakframe op de steunstang op
de maaikast (Fig. 13).
4. Plaats de achterkant van het graszakframe op het
onderste deel van de handgreep.
