Operator's Manual

g035257

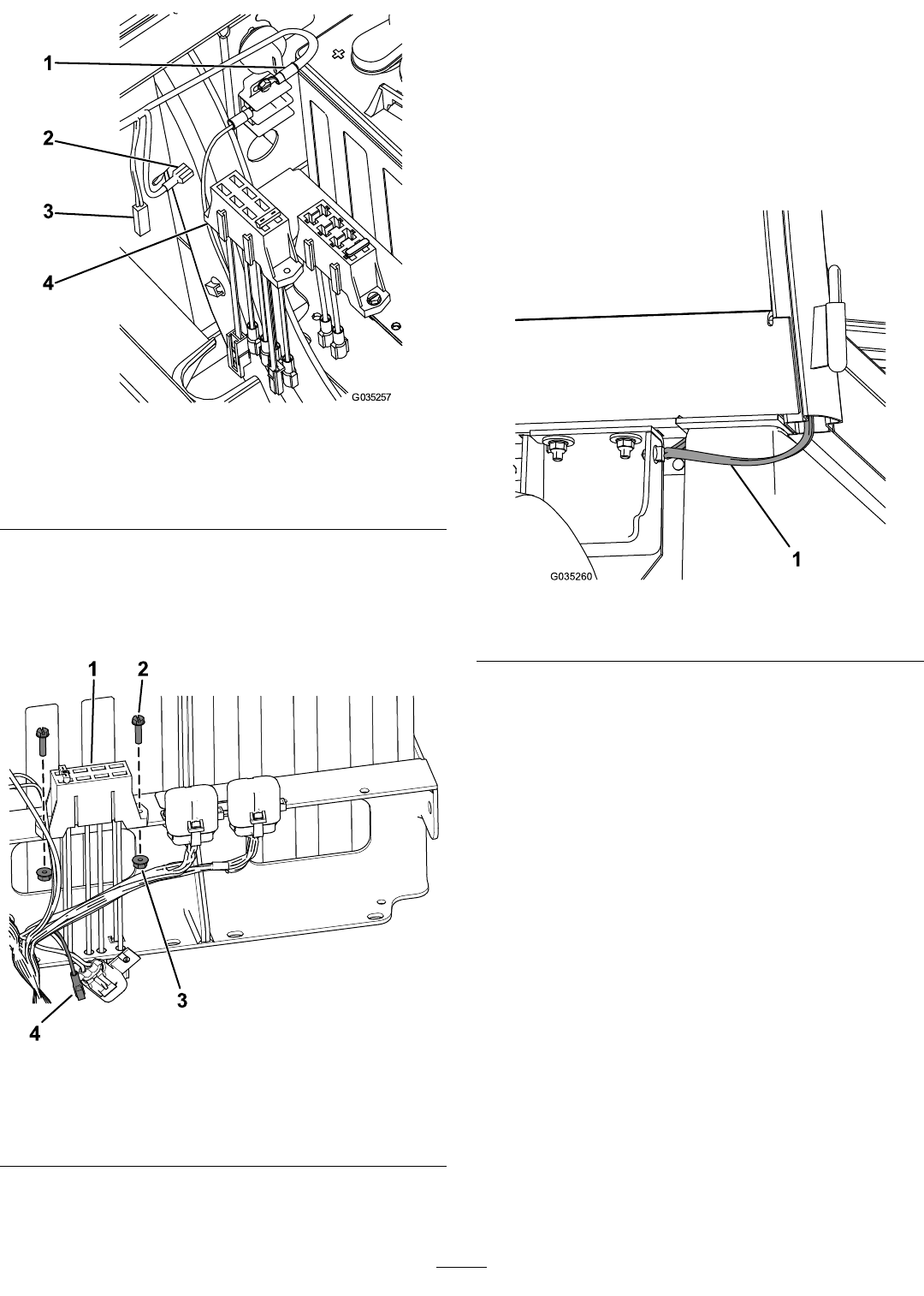

Figuur17
1.Naaraarding3.Naardeoptionele
sproeiervloeistofpomp
2.Naardegezekerdedraad4.Nieuwezekeringenhouder
•Voormachinesmetserienr.403448001en
hoger:bevestigdenieuwezekeringhouder
metde2zeskantschroevenmetens
(nr.10x¾")en2kartelmoeren(nr.10)zoals
getoondinFiguur18.
g290937
Figuur18
1.Nieuwezekeringenhouder
3.Kartelmoer(nr.10)
2.Zeskantschroefmetens
(nr.10x¾")
4.Vrouwelijkeconnector
2.Voormachinesmetserienr.403448001en
hoger:sluitdevrouwelijkeconnectoraanop
dekabelboomaandenieuwezekeringhouder
(Figuur18).
3.Verbinddegroteaansluitingvandenieuwe
zekeringhoudermetdeoptionelestroomkabel
vandeoudezekeringhouder(Figuur17).
4.Leiddekabelboomachterdecabineenonder
destoel,enbevestigdeklemvandekabelboom
aanhetzijpaneel(Figuur19).
g035260
Figuur19
1.Kabelboom
5.Sluitdezwarteaardingsdraadaanopde
aardingsdraadvandekabelboomvande
spanningsomzetter(Figuur20).
Opmerking:Dezwarteringaansluitingwordt
nietgebruikt.
6.Sluitderodestroomdraadaanopde
stroomdraadvandekabelboomvande
spanningsomzetter(Figuur20).
12
