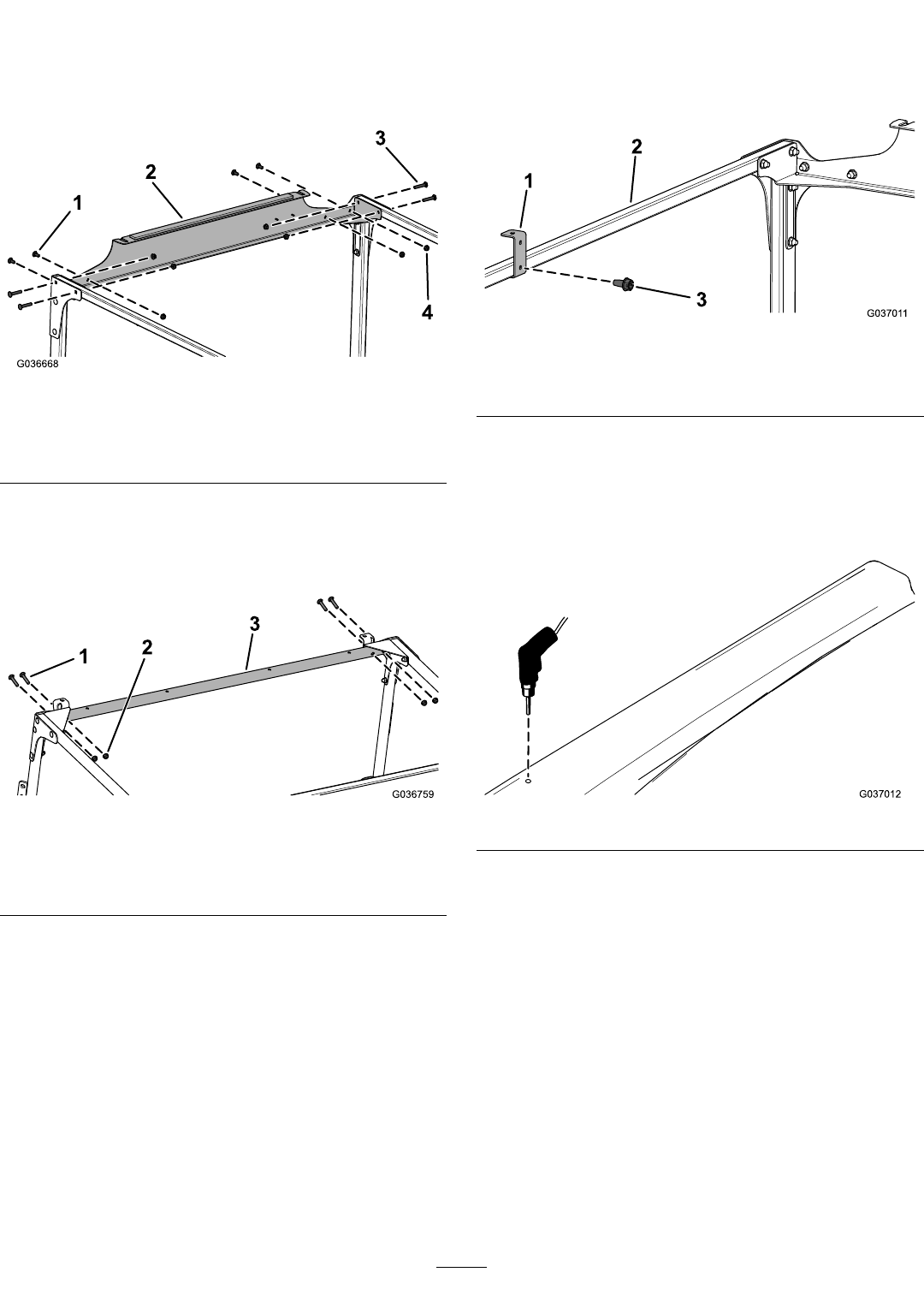

9.BefestigenSiediehintereQuerverbindunglosemitvier

Schlossschrauben(5/16"x1¾"),vierSchlossschrauben

(5/16"x¾")undachtBundmuttern(5/16")anden

QuerverbindungsrohrenunddenhinterenPlatten,wie

inBild10abgebildet.


1.Schlossschraube(5/16"x

¾")

3.Schlossschraube(5/16"x

1¾")

2.HintereQuerverbindung4.Bundmutter(5/16")

10.BefestigenSiedievordereQuerverbindunglose

mitvierSchlossschrauben(5/16"x1¾")undvier

Bundmuttern(5/16")andenvorderenPlattenundden

Eckenverstärkungen,wieinBild11abgebildet.


1.Schlossschraube(5/16"x

1¾")

3.VordereQuerverbindung

2.Bundmutter(5/16")

11.ZiehenSieallelosenBefestigungenan.

12.BefestigenSiediezweiDachstützhalterungen

mitzweiBlechschrauben(¼"x½")anden

Querverbindungsrohren,wieinBild12abgebildet.


1.Dachstützhalterung

3.Blechschraube(¼x½")

2.Querverbindungsrohr

13.StelenSiedasSonnendachab.

14.VerwendenSiedasLochanderOberseiteder

DachstützhalterungalsBohrschabloneundbohrenSie

einLochmit7,9mmDurchmesseraufjederSeitedes

Sonnendachs(Bild13).


5
