Installation Instructions

ManualsBrandsToro ManualsVehiclesCanopy Kit, 4-passenger Workman GTX Utility Vehicle

1

2

3

4

5

6

7

Table Of Contents

.
- 1 Klargjøre maskinen
- 2 Montere settet

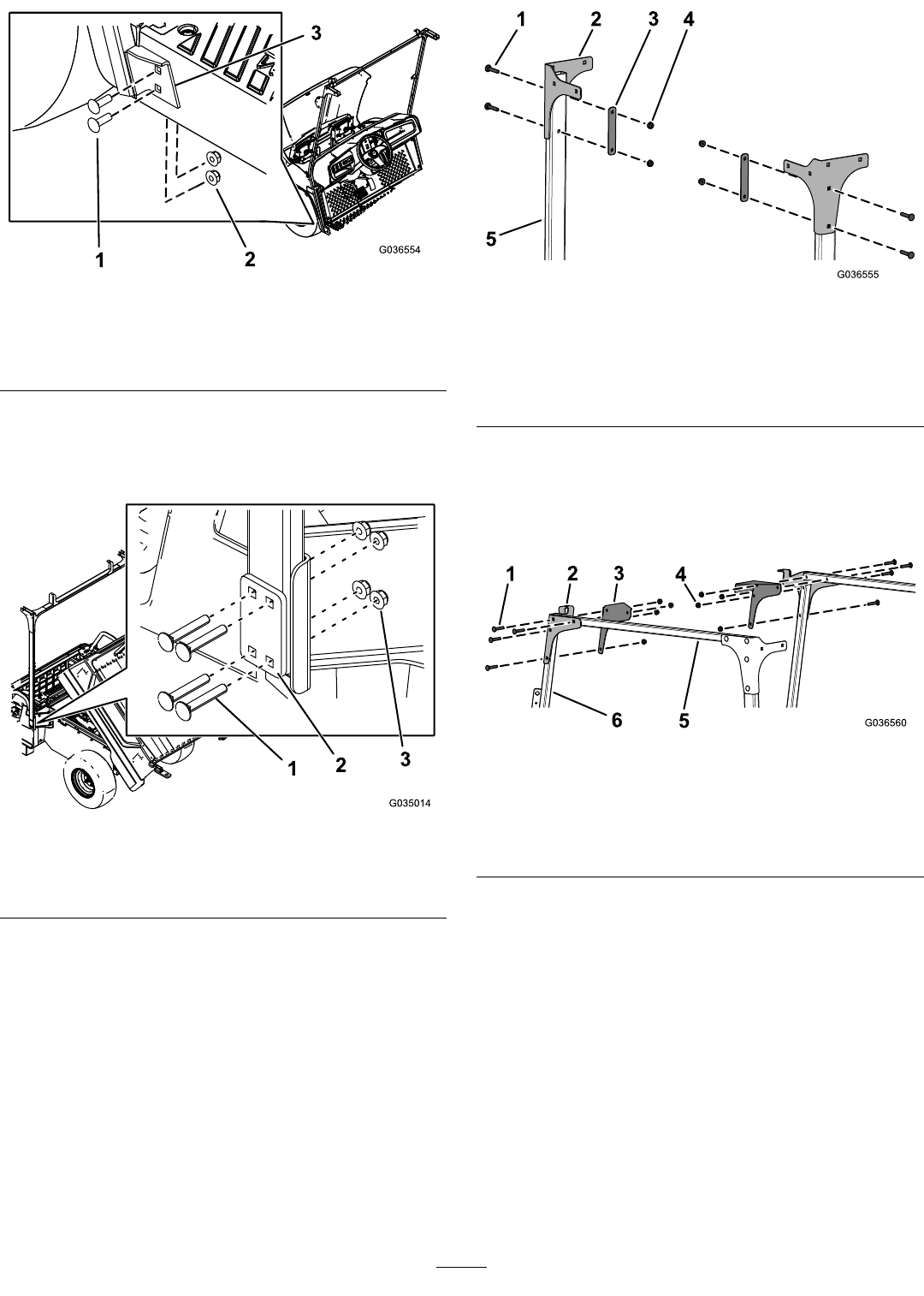

g036554

Figur6

1.Låsebolt(5/16x1tomme)

3.Nedrebrakettfor

frontrutestøtte

2.Flensmutter(5/16tomme)

6.Monterdebakreslangeneløsttildebakre

bøylebrakettenemedåttelåsebolter(5/16x

2tommer),tomonteringsplaterogåttemuttere

(5/16tomme)somvistiFigur7.

g035014

Figur7

1.Låsebolt(5/16x2tommer)

3.Mutter(5/16")

2.Monteringsplate

7.Montervenstreoghøyrebakplaterløsttilrørene

medrelåsebolter(5/16x1-3/4tomme),to

festeplaterogreensmuttere(5/16tomme)

somvistiFigur8.

g036555

Figur8

1.Låsebolt(5/16x

1-3/4tomme)

4.Flensmutter(5/16tomme)

2.Bakplate5.Rør

3.Festeplate

8.Montervenstreoghøyrefrontplaterog

hjørnebeslagløsttiltverrbindingsrøreneog

venstreoghøyrefrontrutestøttermedåtte

låsebolter(5/16x1-3/4tommer)ogåtte

ensmuttere(5/16tomme)somvistiFigur9.

g036560

Figur9

1.Låsebolt(5/16x

1-3/4tomme)

4.Flensmutter(5/16tomme)

2.Frontplate5.Tverrbindingsrør

3.Hjørnebeslag6.Frontrutestøtte

9.Monterdenbakretverrbindingenløsttil

tverrbindingsrøreneogbakplatenemedre

låsebolter(5/16x1-3/4tommer),relåsebolter

(5/16x3/4tomme)ogåtteensmuttere

(5/16tomme)somvistiFigur10.
