Table Of Contents

.
- 1 Klargjøre maskinen
- 2 Montere settet

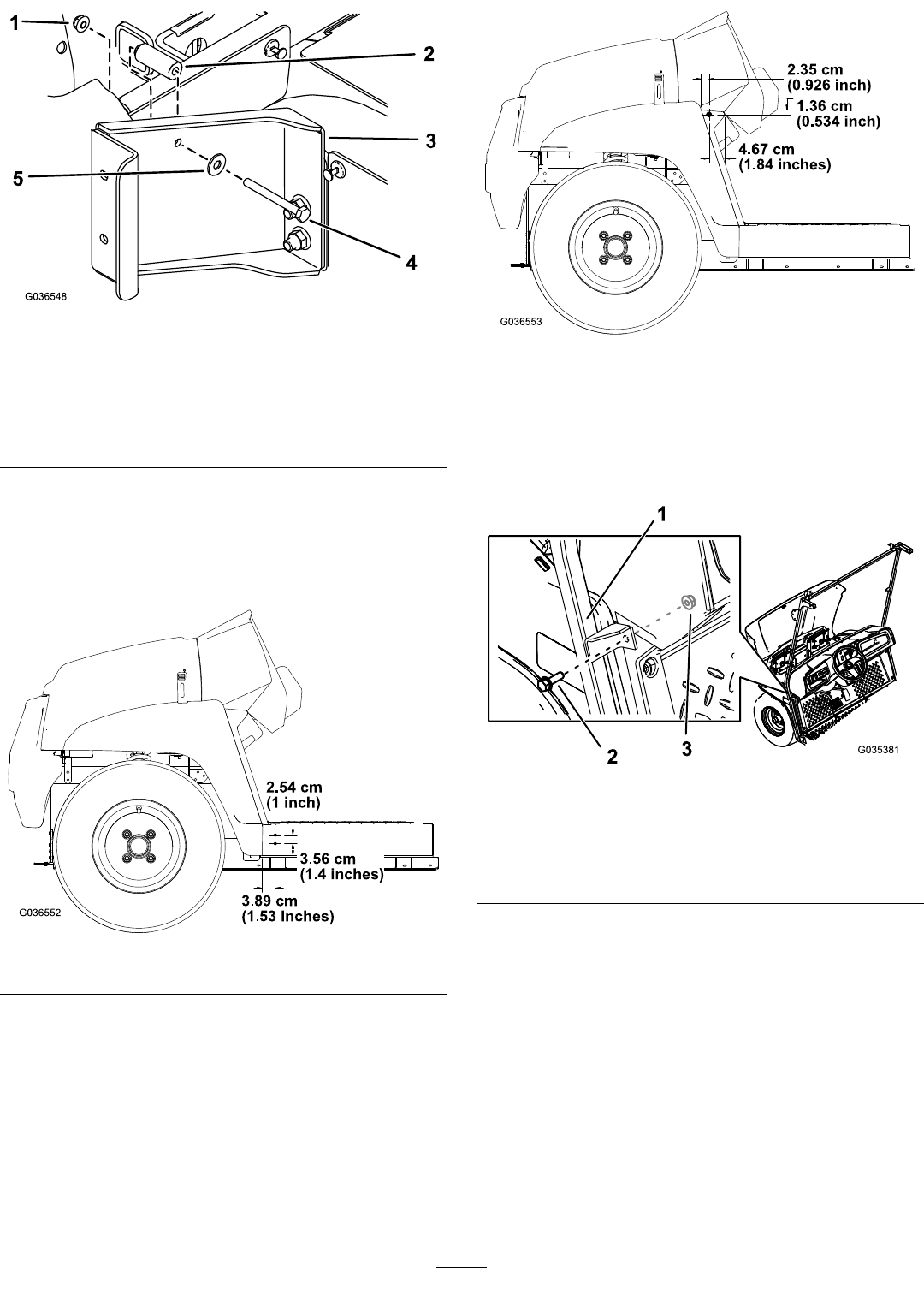

g036548

Figur2

1.Flensmutter(1/4tomme)4.Sekskantbolt(1/4x

2-1/2tommer)

2.Avstandsstykke(9/32x

5/8tomme)

5.Flatskive(5/16tomme)

3.Venstrebøylebrakett

D.Gjentadetteforåmonteredenhøyre

bøylebrakettenpåhøyresideavmaskinen.

2.BrukmålenevistiFigur3tilåboretohull

(5/16tomme)iutsidenavgulvplatenpåvenstre

oghøyresideavmaskinen.

g036552

Figur3

3.BrukmålenevistiFigur4tilåboreetthull

(5/16tomme)iutsidenavfotbrettetpåvenstre

oghøyresideavmaskinen.

g036553

Figur4

4.Festdenmidtrebrakettenpåfrontrutestøttentil

maskinenmedtoensboltermedsekskanthode

(5/16x1tomme)ogtomuttere(5/16tomme)i

hulleneduboret(Figur5).

g035381

Figur5

1.Frontrutestøtte

3.Mutter(inni

dashbordramme)

2.Flensboltmed

sekskanthode

5.Festdennedrebrakettenpåfrontrutestøttentil

venstresideavmaskinenmedrelåsebolter

(5/16x1tomme)ogreensmuttere

(5/16tomme)ihulleneduboretitrinn2(Figur6).

3
