Installation Instructions

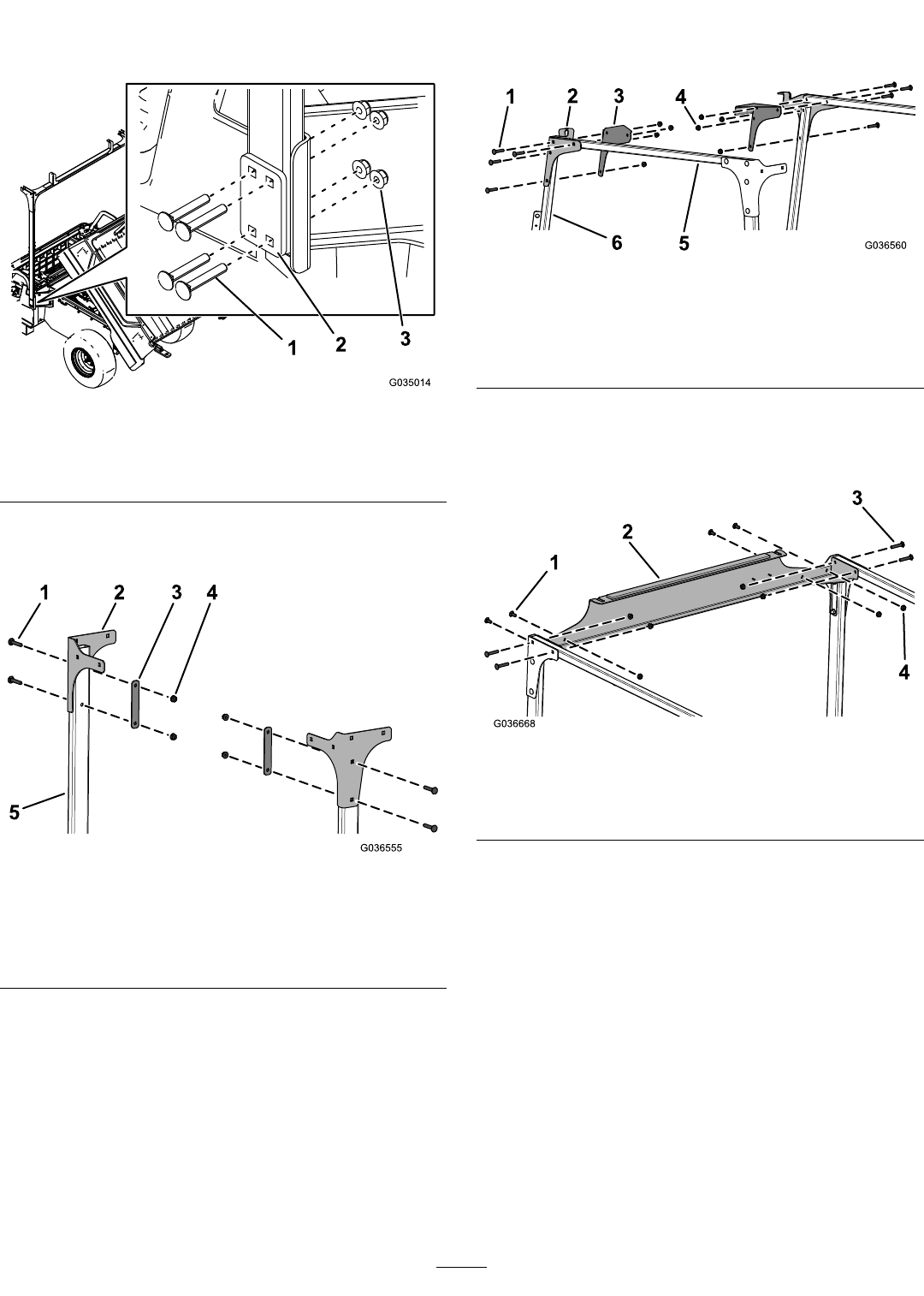

6.如图7所示，用8个托架螺栓（5/16x2英寸）、2
个安装板和8个螺母（5/16英寸）将后支撑管松松
地安装到后环形支架上。
图 图
图
7 7
7
1.托架螺栓（5/16x2英
寸）
3.螺母（5/16英寸）
2.安装板
7.如图8所示，用4个托架螺栓（5/16x1-3/4英
寸）、2个支撑板和4个凸缘螺母（5/16英寸）将
左、右后安装板松松地安装到支撑管上。
图 图
图
8 8
8
1.托架螺栓（5/16x1-3/4
英寸）
4.凸缘螺母（5/16英寸）
2.后安装板
5.支撑管
3.支撑板
8.如图9所示，用8个托架螺栓（5/16x1-3/4英寸）
和8个凸缘螺母（5/16英寸）将左、右前安装板和
角撑板松松地安装到交联管和左、右风挡支撑上。
图 图
图
9 9
9
1.车架螺栓（5/16x1-3/4
英寸）
4.凸缘螺母（5/16英寸）
2.前安装板
5.交联管
3.角撑板
6.风挡支撑
9.如图10所示，用4个托架螺栓（5/16x1-3/4英
寸）、4个托架螺栓（5/16x3/4英寸）和8个
凸缘螺母（5/16英寸）将后交联松松地安装到交联
管和后安装板上。
图 图
图
10 10
10
1.托架螺栓（5/16x3/4英
寸）
3.托架螺栓（5/16x1-3/4
英寸）
2.后交联
4.凸缘螺母（5/16英寸）
