Operator's Manual

1.Garezlamachinesurunesurfaceplaneet
horizontaleaveclespharesàenviron7,6m
(25pi)devantunmur(Figure53).
2.Mesurezladistancedusolaucentreduphareet
faitesunrepèresurlemuràlamêmehauteur.
3.TournezlacléàlapositionMARCHEetallumez
lesphares.
4.Notezl'emplacementdufaisceaudesphares
surlemur.
Lapartielaplusbrillantedufaisceaudoitse
trouver20cm(8po)endessousdurepèreque
vousavezfaitsurlemur(Figure53).
g298100

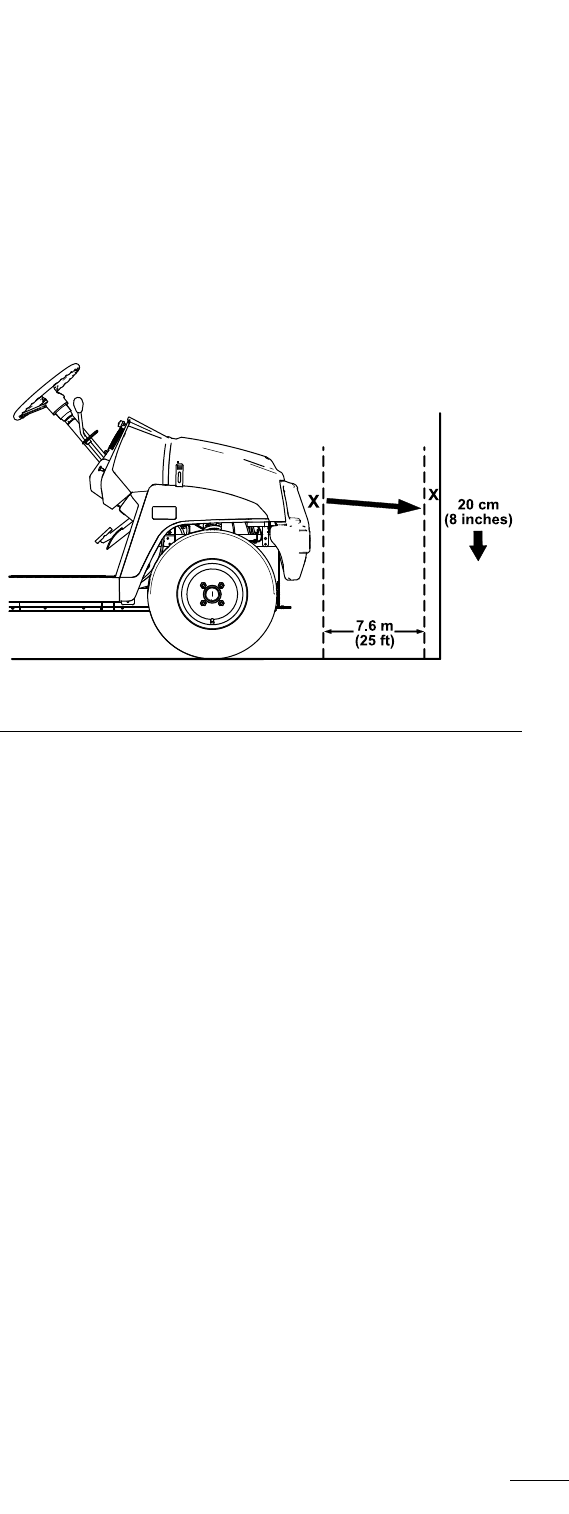

Figure53
5.Audosduphare,tournezlesvisderéglage
(Figure52)andefairepivoterlephareet
d'alignerlapositiondufaisceauprojeté.
6.Rebranchezlabatterieetrefermezlecapot;voir
Branchementdelabatterie(page43).
Entretiendusystème
d'entraînement
Entretiendespneus
Périodicitédesentretiens:Toutesles100
heures—Vériezl'étatdespneuset
desjantes.
Toutesles100heures—Serrezlesécrousde
roues.
1.Vériezl'étatetl'usuredespneusetdesjantes.
Remarque:Lesaccidentsdeconduite,comme
unecollisioncontreuneborduredetrottoir,
peuventendommagerunpneuouunejante
etdéréglerégalementlagéométriedesroues.
Pourcetteraison,vériezl'étatdespneusaprès
toutaccident.
2.Serrezlesécrousderouesàuncouplede108
à122N·m(80à90pi-lb).
Contrôledescomposants
deladirectionetdela
suspension
Périodicitédesentretiens:Toutesles100
heures—Vériezsidescomposants
deladirectionetlasuspensionsont
desserrésouendommagés.
Levolantétantcentré(Figure54),tournez-leversla
gaucheouladroite.Sivoustournezlevolantdeplus
de13mm(½po)àgaucheouàdroiteetqueles
rouesnetournentpas,vériezleserrageetl'étatdes
composantsdeladirectionetdelasuspension:
•Jointdel'arbrededirectionsurlacrémaillèrede
direction.
Important:Vérierl'étatetlaxationdujoint
del'arbredepignon(Figure55).
•Biellettesdecrémaillèrededirection
45
