Operator's Manual

alignésandepouvoirinsérerlagoupillefendue
(Figure37).
Remarque:Silafentedansl'arrêtd'écrou
etletroudanslafuséenesontpasalignés,
alignez-lesenserrantl'écroudefuséeà
2,26N·m(20po-lb)maximum.
g192345

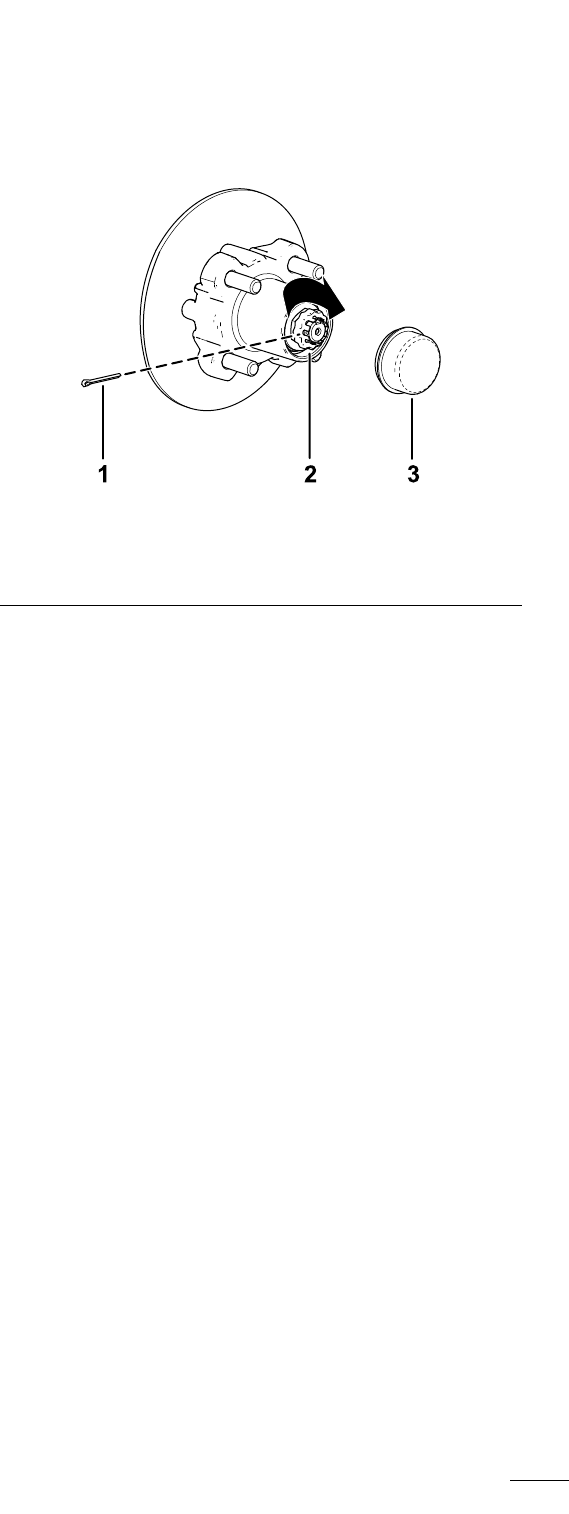

Figure37
1.Goupillefendue3.Couvre-moyeu
2.Arrêtd'écrou
9.Insérezlagoupillefendueetrepliezchacunede
sespattesautourdel'arrêtd'écrou(Figure37).
10.Reposezlecouvre-moyeusurlemoyeu(Figure
37).
11.Répétezlesopérations1à10pourlemoyeuet
ledisquedel'autrecôtédelamachine.
Montagedesfreinsetdesroues
1.Nettoyezles2boulonsàembase(3/8x3/4po)et
appliquezunecouchedecomposéantigrippant
surleletage.
2.Placezlesplaquettesdefreindechaquecôté
dudisque(Figure32),puisalignezlestrousdu
supportd'étrieretlestrousdusupportdefrein
surleporte-fusée(Figure36).
3.Fixezlesupportd'étrierauporte-fusée
(Figure32)àl'aidedes2boulonsàembase
(3/8x3/4po)serrésàuncouplede47à54N·m
(35à40pi-lb).
4.Alignezlestrousdelaroueetlesgoujonsdu
moyeu,puismontezlarouesurlemoyeuen
plaçantlavalveàl'extérieur(Figure31).
Remarque:Vériezquelasurfacedemontage
delaroueafeurelemoyeu.
5.Fixezlarouesurlemoyeuaveclesécrous
deroue(Figure31),etserrezlesécrousàun
couplede108à122N·m(80à90pi-lb).
6.Répétezlesopérations1à5pourlefreinetla
rouedel'autrecôtédelamachine.
Entretiendumoteur
Consignesdesécurité
relativesaumoteur
•Avantdevérierleniveaud’huileoudefaire
l'appointd'huiledanslecarter,coupezlemoteur,
enlevezlaclédeetattendezl'arrêtcompletde
touteslespiècesmobiles.
•Gardezlesmains,lespieds,levisageettoute
autrepartieducorpsainsiquelesvêtementsà
l'écartdusilencieuxetautressurfacesbrûlantes.
Entretiendultreàair
Entretienducouvercledultreà
air
Périodicitédesentretiens:Toutesles50
heures—Déposezlecouvercle
dultreàairetenlevezlesdébris.
Nedéposezpasl'élémentdultre
àair
Toutesles50heures—Nettoyezlesdébris
présentsdanslechapeaudeprotection.
Recherchezsurleboîtierdultreàairdes
dommagessusceptiblesd'occasionnerdesfuitesd'air.
Remplacezleboîtierdultres'ilestendommagé.
Nettoyezlecouvercledultreàairetenlevezles
débrisduchapeaudeprotection,commemontréà
laFigure38.
35
