5.Removaoparafusoautorroscantequeprendeaunião
emTdalinhadotravãoaocanalcentral(Figura18).

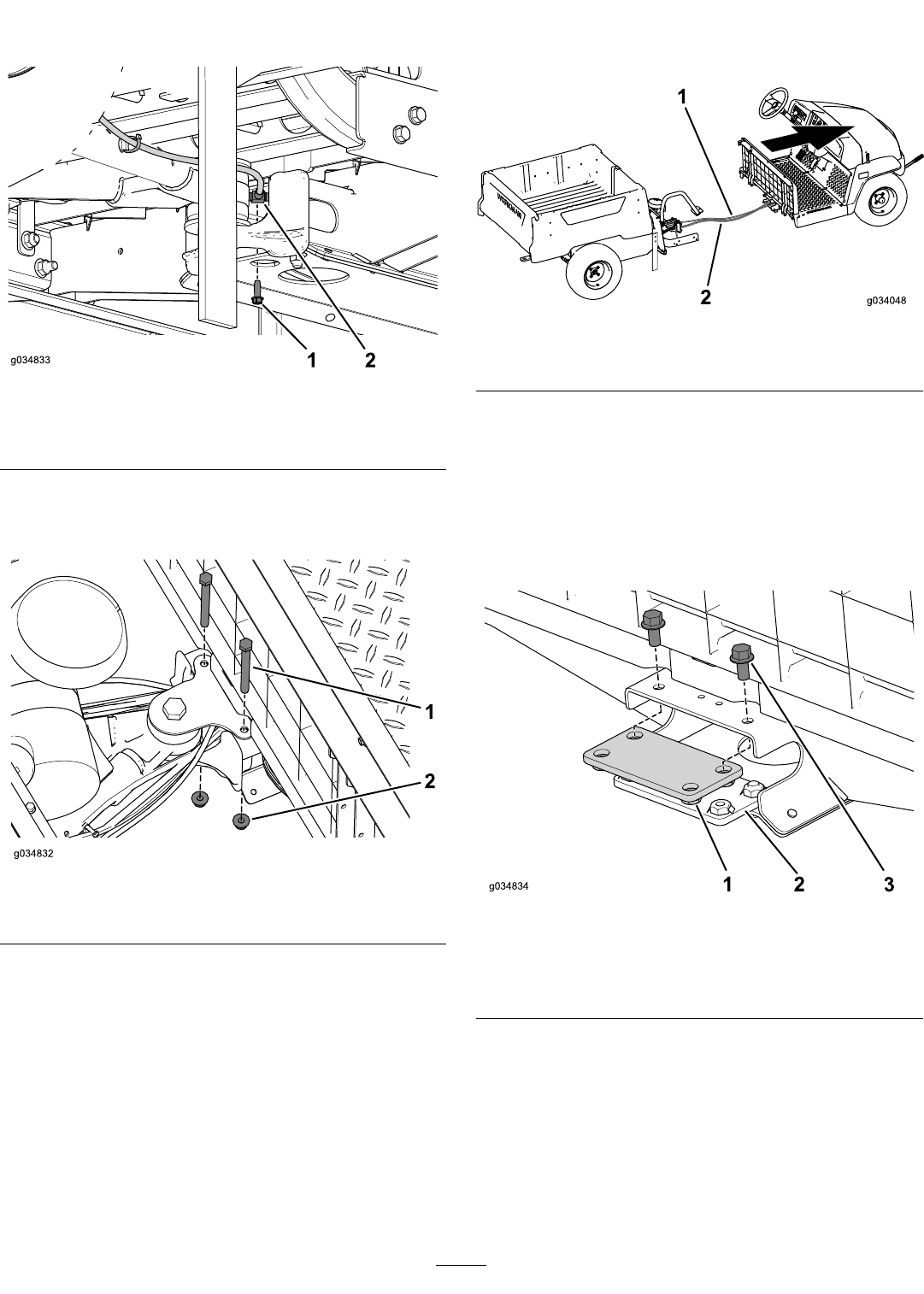

g034833
Figura18
1.Parafusoautorroscante
(¼x¾pol.)
2.UniãoemT
6.Removaosparafusoseasporcasangeadasquexam
amontagemdobraçooscilanteaocanalcentral(Figura
19).
g034832
Figura19
1.Parafuso(3/8x3¾pol.)2.Porcaangeada
7.Retireasbraçadeirasdecabosutilizadasparaprenderas
linhaselétricasemecânicasnointeriordocanalcentral
quandoseparaamáquina.
8.Peçaaumassistentequeajudeamoverasecção
dianteiraparaafrenteafastando-adasecçãotraseira
(Figura20).
g034048
Figura20
1.Linhadotravão
2.Cablagem
Instalaçãodocanalcentral
Nota:Utilizeasferragensqueguardouanteriormentepara
concluiroseguinteprocedimento.
1.Utilizeosquatroparafusosangeados(3/8x¾pol.)
parainstalarsemapertarasplacasdeligaçãosuperiore
inferiornocanalcentraldasecçãodianteira(Figura21).
g034834
Figura21
1.Placadeligação(superior)3.Parafusoangeado
(3/8x¾pol.)
2.Placadeligação(inferior)
