Figura10

1.Cabodasmudanças

Nota:Marquecadaextremidadedocabopara

identicarasextremidadesfrontaletraseiradocabo.

Utilizecomoreferênciaquandoinstalaronovocabo

demudanças.

5.Desligueocabodaentradadeardomotor(Figura11).

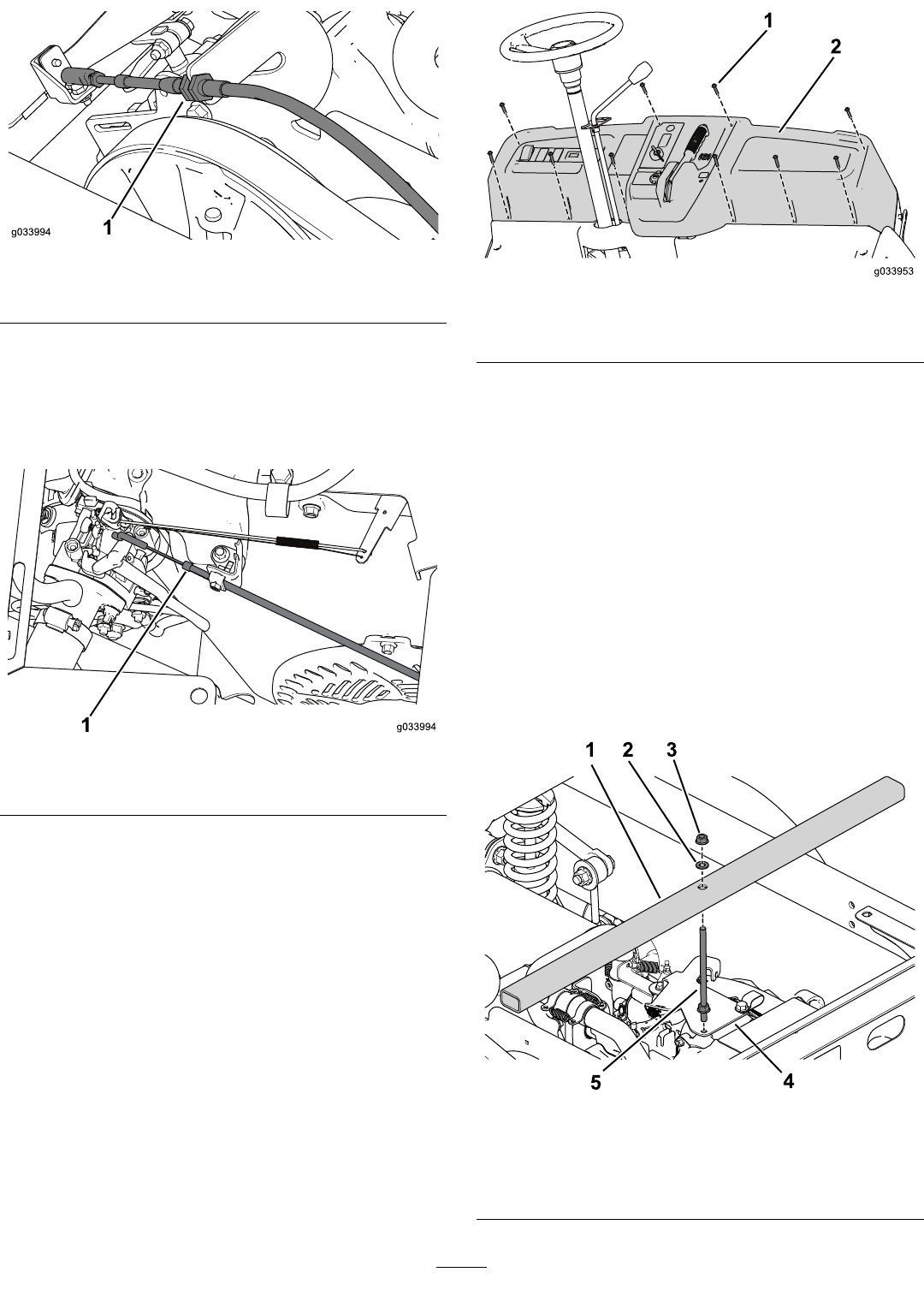

g033995

Figura11

1.Cabodoar

6.Retireeguardeos10parafusos(¼x1¼pol.)para

removerparcialmenteopaineldeinstrumentose

desligueoscabosdotravãodemão,doaceleradore

dasmudanças(Figura12).

g033953

Figura12

1.Parafuso(¼x1¼pol.)

2.Paineldeinstrumentos

Nota:Retirequalquerbraçadeiradecabosque

oimpeçaderemoverparcialmenteopainelde

instrumentos.Temdevoltaracolocarasbraçadeiras

decabosnumaetapaposterior.

7.Removaaporcaderetençãonocabodaentradadeare

puxe-opelopaineldeinstrumentos.

InstalarokitdesuporteTOR-6040

UtilizeokitdesuporteTOR-6040quandoinstalarokit

multipassageiro.

1.Retireoparafusoangeadonosuportedoacelerador

(Figura13).

2.Utilizeduasporcasangeadas,anilhaebarraroscada

parainstalarosuportedaponteaomotor(Figura13).

g198366

Figura13

1.Suportedaponte4.Suportedoacelerador

2.Anilha5.Barraroscada

3.Porcaangeada
