Installation Instructions

Instalaçãodasmolasresistentes(paramáquinasagasolinae
elétricas)
Remoçãodoconjuntodosuporte
1.Utilizeummacacodebaixodocanalcentralparasuportaradianteiradamáquina.
2.Retirearodadianteira.
3.Retireoparafusodecabeçasextavada(⅜x4¾pol.)eporcaangeada(⅜pol.)doeixo(Figura101).
4.Retireoparafusodecabeçasextavada(⅜x3½pol.)eporcaangeada(⅜pol.)dobraçodecontrolo(Figura101).
5.Retireoparafusodecabeçasextavada(½x2¼pol.)eporcadebloqueio(½pol.)queprendeoconjuntodosuporteà
estruturasuperior(Figura101).
6.Removaoconjuntodosuporte(Figura101).
Nota:Repitaoprocedimentoparaooutroladodamáquina.
g038284

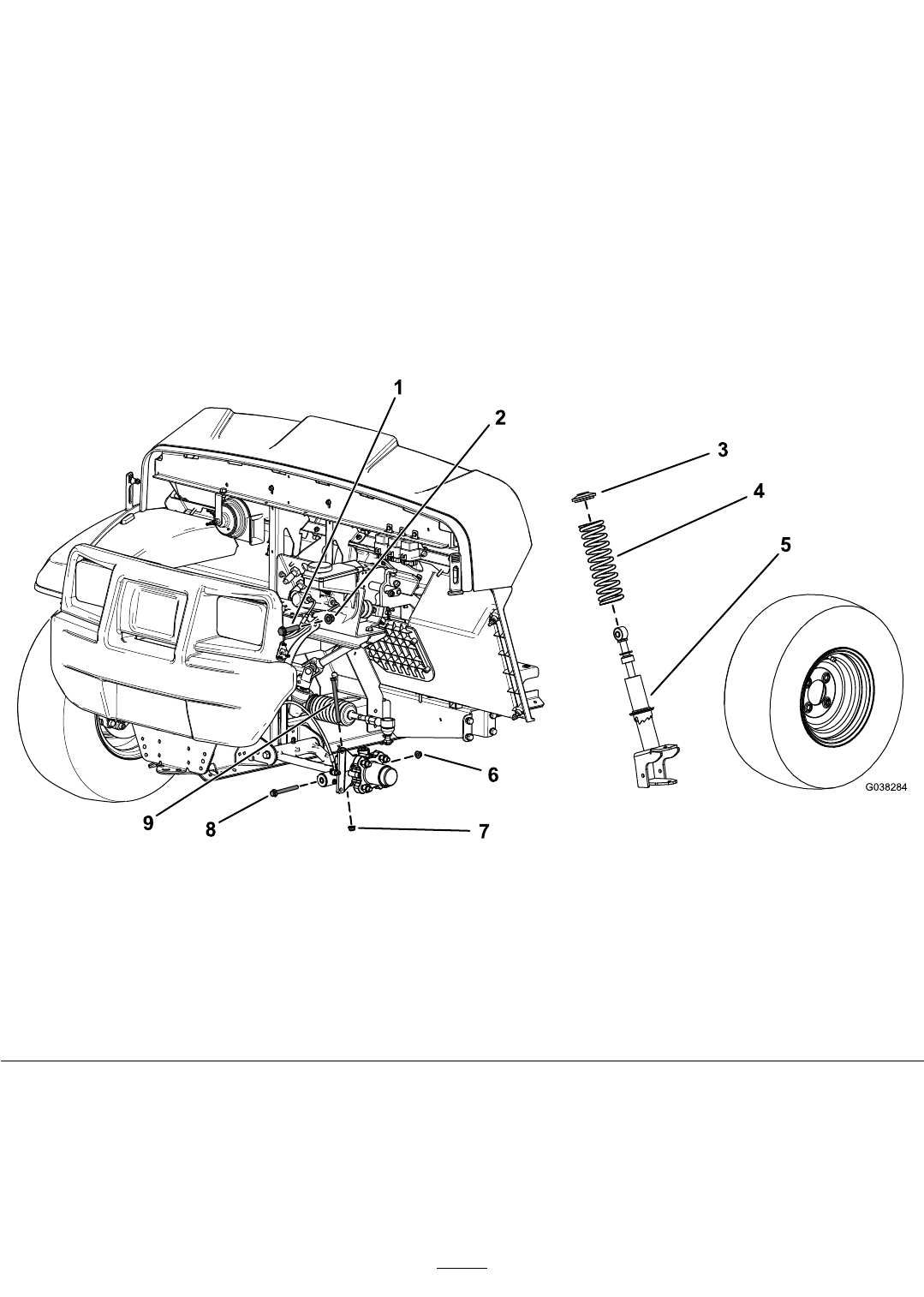

Figura101
Capotepara-choquesnãomostradoparaseverosuportedemontagemdoamortecedor
1.Parafusodecabeçasextavada(½x2¼pol.)6.Porcaangeada(⅜pol.)–dobraçodecontrolo
2.Porcadebloqueio(½pol.)7.Porcaangeada(⅜pol.)–doeixo
3.Anel
8.Parafusodecabeçasextavada(⅜x3½pol.)–dobraçode
controlo
4.Mola
9.Parafusodecabeçasextavada(⅜x4¾pol.)–doeixo
5.Conjuntodosuporte
