Installation Instructions

g034946

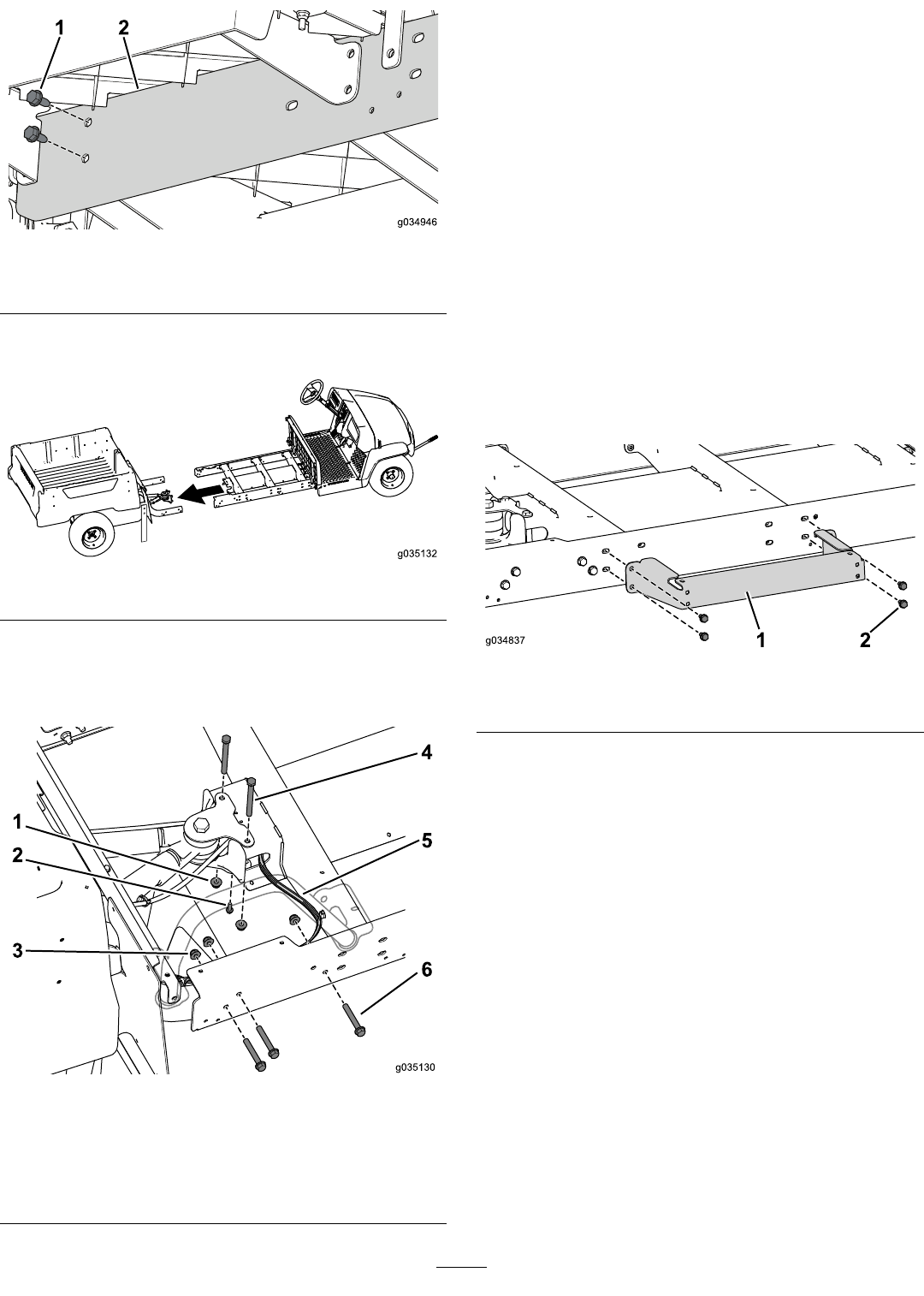

Figura75
1.Parafusos(5/16x¾pol.)2.Calhadeextensão
7.Peçaajudaaumassistenteparaunirassecçõesdianteira
etraseiradamáquina(Figura76).
g035132
Figura76
8.Utilizeostrêsparafusos(3/8x2½pol.)easporcas
angeadasparainstalarsemapertaracalhadeextensão
naestruturatraseira(Figura77).Façaistoemambos
osladosdamáquina.
g035130
Figura77
1.Porcaangeada(3/8pol.)4.Parafusos(3/8x3¾pol.)
2.Parafusoautorroscante
(¼x¾pol.)F
5.Cablagem
3.Porcaangeada(3/8pol.)6.Parafusos(3/8x2½pol.)
Nota:Certique-sedequeacablagemsaidocanal
centralnoladodireito(Figura77).
9.Utilizeoparafusoautorroscante(¼x¾pol.)para
instalarauniãoemTdalinhadotravãonocanalcentral
(Figura77).
10.Utilizeosdoisparafusos(3/8x3¾pol.)easporcas
angeadasparainstalarsemapertarocanalcentralna
montagemtraseira(Figura77).
11.Apertetodasasxaçõesinstaladassemestarem
apertadas.
Instalaçãodospainéisdesuporte
Nota:Utilizeosparafusoseporcasqueretirounassecções
anterioresparaconcluiroseguinteprocedimento.
1.Utilizeosquatroparafusos(5/16x¾pol.)para
instalarsemapertarosuportedaplataformanocanal
central(Figura78).
g034837
Figura78
1.Suportedaplataforma2.Parafusos(5/16x¾pol.)
2.Executeopassoanteriornooutroladodamáquina.
24
