Installation Instructions

Separaçãodamáquina
Nota:Guardetodasasferragensqueretirouneste
procedimento.

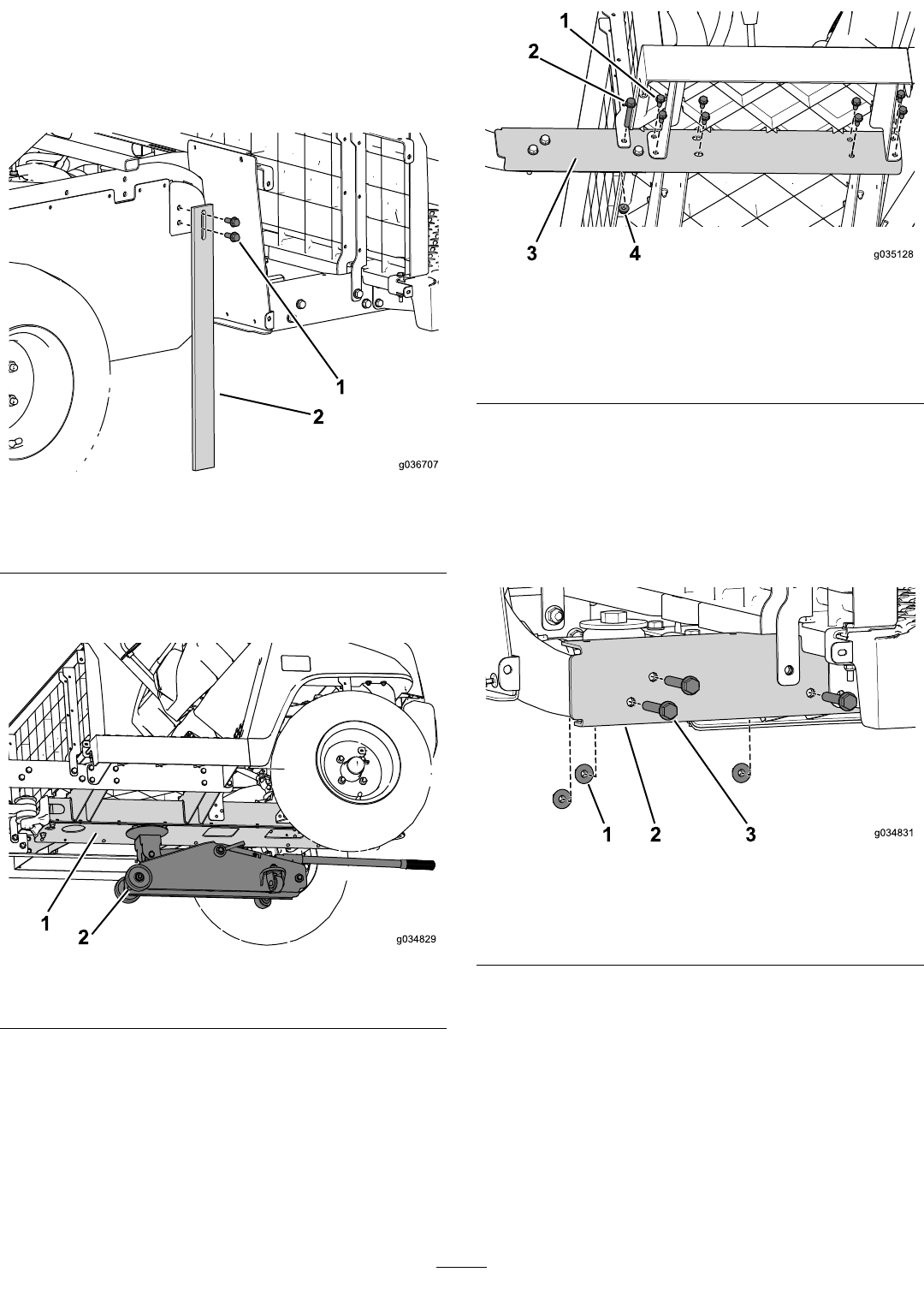

1.Instalaçãodapernadesuportenamáquina(Figura63).
g036707
Figura63
1.Parafusoangeado
(3/8x1pol.)
2.Pernadesuporte
2.Utilizeummacacodebaixodocanalcentralpara
suportaradianteiradamáquina(Figura64).
g034829
Figura64
1.Canalcentral
2.Macaco
3.Retireosparafusosangeados(3/8x2½pol.)eas
porcasqueprendemacalhalateralàmáquina(Figura
65).Façaistoemambososladosdamáquina.
g035128
Figura65
1.Parafusoangeado
(3/8x2½pol.)
3.Calhalateral
2.Parafusoangeado
(5/16x¾pol.)
4.Porcaangeada(3/8pol.)
4.Trabalhandodafrenteparatrás,retireosparafusos
angeados(5/16x¾pol.)queprendemacalhalateral
àmáquina(Figura65).Façaistoemambososlados
damáquina.
5.Retireostrêsparafusosangeados(3/8x2½pol.)e
asporcas(Figura66).Façaistoemambososladosda
máquina.
g034831
Figura66
1.Porcaangeada(3/8pol.)3.Parafusoangeado
(3/8x2½pol.)
2.Calhalateral
6.Removaoparafusoautorroscantequeprendeaunião
emTaocanalcentral(Figura67).
21
