Installation Instructions

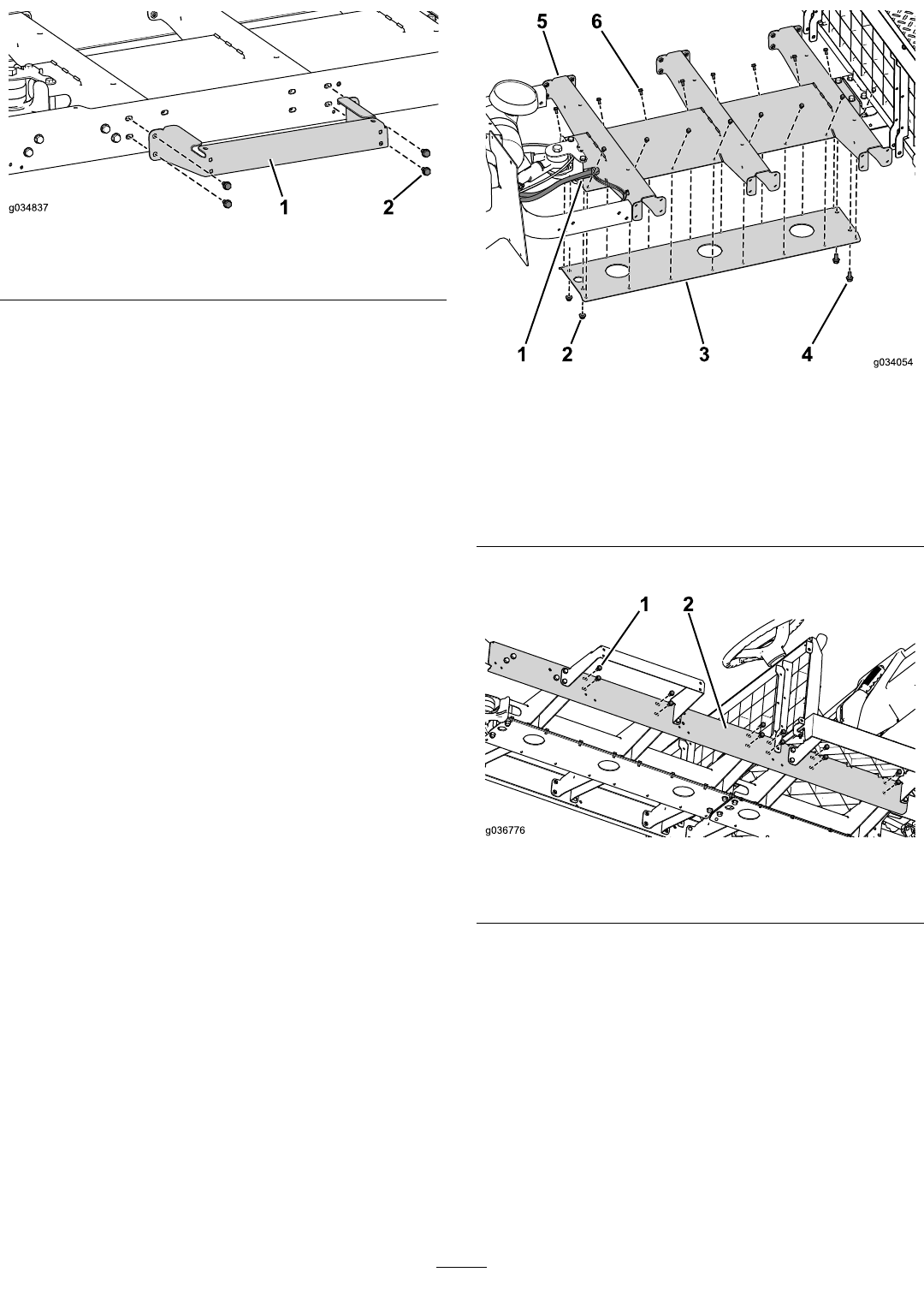

g034837
Figura29
1.Suportedaplataforma2.Parafuso(5/16x¾pol.)
2.Executeopassoanteriornooutroladodamáquina.
3.Retireomotoreossuportesdapernadamáquina.
Instalaçãodoscabos
Nota:Façaoscaboseacablagemsaírempeloladodireito
docanalcentral.
1.Ligueocabodotravãodemãoàalavancadotravão
demãonasecçãodianteiradamáquina,passe-opelo
canalcentraleligue-oaoconjuntodotravãodemãona
secçãotraseiradamáquina.
2.Ajusteeaperteoparafusoeporcaderetençãodo
conjuntodotravãodemãonatraseiradamáquina;
consulteoManualdoutilizadorparaajustarotravãode
mão.
3.Ligueocabodoaceleradoràalavancadoaceleradorna
secçãodianteiradamáquina,passe-opelocanalcentral
eligue-oaoconjuntodoaceleradornasecçãotraseira
damáquina(Figura9).
4.Instaleocabodaentradadearatravésdopainelde
instrumentosepasse-opelocanalcentraleligue-oao
conjuntodaentradadearnomotor(Figura11).
5.Ligueocabodasmudançasàalavancadasmudançasna
secçãodianteiradamáquina,passe-opelocanalcentral
eligue-oaoconjuntodasmudançasnasecçãotraseira
damáquina(Figura10).
6.Instalesemapertarosdoisparafusos(3/8x¾pol.),
16parafusosx½pol.)easduasporcasangeadas
(3/8pol.)paraprenderaplacainferioraocanalcentral.
g034054
Figura30
Algumaspeçasestãoocultasparansilustrativos.
1.Saídadocabo4.Parafuso(3/8x¾pol.)
2.Porcasangeadas(3/8
pol.)
5.Canalcentral
3.Placainferior6.Parafusox½pol.)
7.Instaleasferragensrestantesdocanal(Figura31).
g036776
Figura31
1.Parafuso(5/16x¾pol.)2.Canalcentral
8.Substituaqualquerbraçadeiradecabosquetenha
removidoparaacederàáreaporbaixodopainelde
instrumentos.
9.Utilizeos10parafusosxpol.)paraprendero
paineldeinstrumentosàmáquina(Figura32).
11
